2.6 МОДЕЛИРОВАНИЕ УСТРОЙСТВА, ОПИСАННОГО КОДОМ

HDL

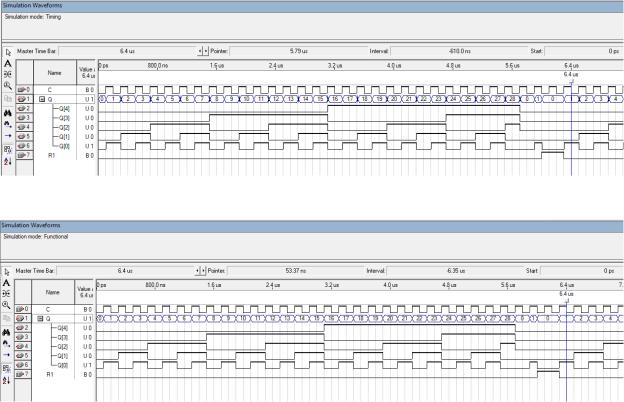

На рисунке 2.6.1 представлен результат моделирования в режиме

Timing. На рисунке 2.6.2 представлен результат моделирования в режиме

Functional.

Рисунок 2.6.1 - Результат моделирования в режиме Timing

Рисунок 2.6.2 - Результат моделирования в режиме Functional

Наблюдаются задержки на выходах, которые появляются по причине того, что на обработку информации каждым логическим элементом затрачивается некоторое время. В функциональном моделировании нет задержек по причине того, что в нем всё является идеализированным и логические функции обрабатываются моментально.

17

3 ДЕЛИТЕЛЬ ЧАСТОТЫ

3.1 НЕОБХОДИМЫЕ РАСЧЁТЫ ДЛЯ ПОСТРОЕНИЯ СХЕМЫ

Tвх = 20 нс – Частота на выходе

Fвых = 1923077 Гц – Частота на выходе Твых = 1/Fвых = 520 нс – Период на выходе

M = Твых/Твх = 26 – Модуль счёта

Т0 = Т1 = Tвых/ 2 = 260 нс – Длительность нуля и длительность единицы

18

3.2 ФУНКЦИОНАЛЬНАЯ СХЕМА

На рисунке 3.2.1 представлена функциональная схема делителя

частоты.

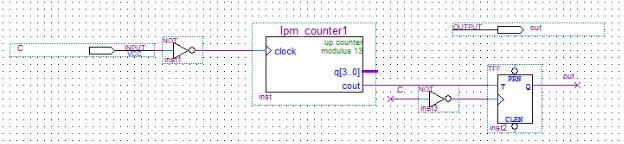

Рисунок 3.2.1 – Функциональная схема делителя частоты

19

3.3 МОДЕЛИРОВАНИЕ

На рисунках 3.3.1 – 3.3.3 показаны результат моделирования с задержками, требуемые для исследования длительности единицы и длительности нуля.

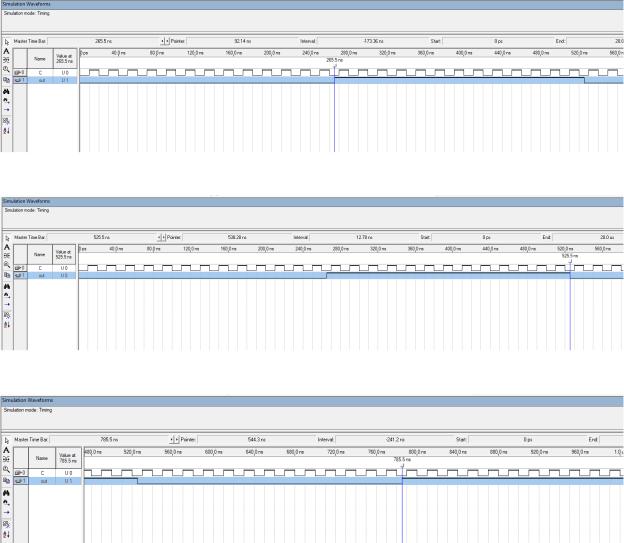

Рисунок 3.3.1 – Результат моделирования для исследования в режиме Timing

Рисунок 3.3.2 – Результат моделирования для исследования в режиме Timing

Рисунок 3.3.3 – Результат моделирования для исследования в режиме Timing

Длительность единицы: 525, 5 нс – 265,5 нс = 260 нс Длительность нуля: 785,5 нс – 525,5 нс = 260 нс

Данные длительности совпадают в пределах погрешностей с теми,

которые были получены в результате расчётов.

На рисунках 3.3.4 – 3.3.6 представлены результат моделирования без задержек, требуемые для исследования длительности единицы и длительности нуля.

20

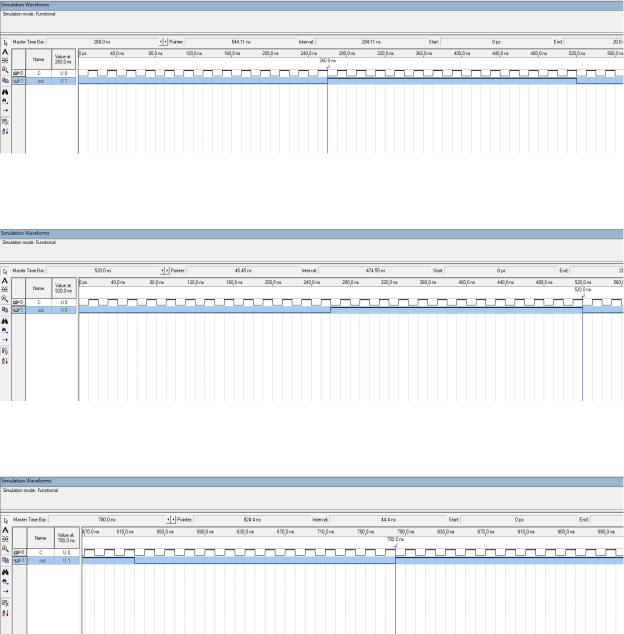

Рисунок 3.3.4 – Результат моделирования для исследования в режиме

Functional

Рисунок 3.3.5 – Результат моделирования для исследования в режиме

Functional

Рисунок 3.3.6 – Результат моделирования для исследования в режиме

Functional

Длительность единицы: 520 нс – 260 нс = 260 нс Длительность нуля: 780 нс – 520 нс = 260 нс

Данные длительности совпадают с теми, которые были получены в результате расчётов.
