Как показано на рисунке 4.15, кодирование последовательности из 3-х символов в систематической форме на основе кода Рида-Соломона (7, 3), определяемого генератором Р(X) из уравнения (4.40), требует реализации регистра сдвига с обратными связями (LFSR). Нетрудно убедиться, что элементы умножителя на рис. 4.15, взятые справа налево, соответствуют коэффициентам полинома в уравнении (4.40). Этот процесс кодирования является недвоичным аналогом циклического кодирования, которое описывалось выше. Здесь, в соответствии с алгоритмом кодирования для кода Рида-Соломона ненулевые

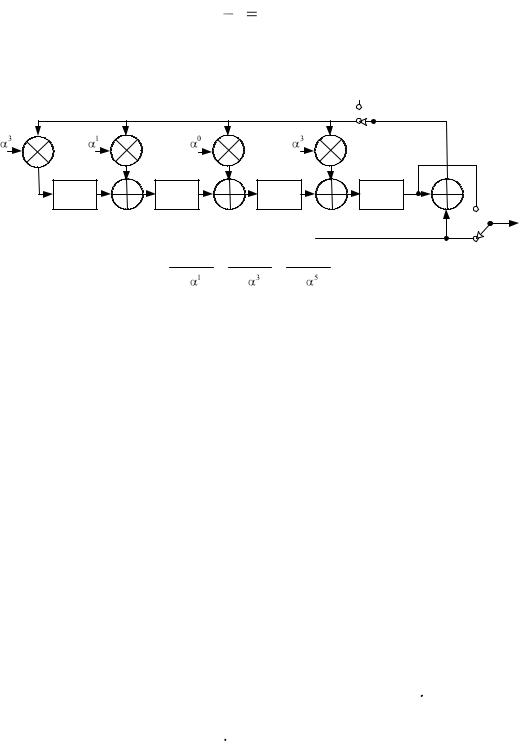

Рис. 4.15 Кодер для кода (7, 3) Рида-Соломона

Следует отметить сходство между рисунками 4.15 и 4.7. В том и другом случаях количество разрядов в регистре равно п - k. Рисунок 4.7 для циклического кодирования отображает пример двоичного кодирования, где каждый разряд содержит 1 бит. В данном разделе приведен пример недвоичного кодирования, так что каждый разряд регистра сдвига, изображенного на рис. 4.15, содержит 3-битовый символ. На рис. 4.7 коэффициенты, обозначенные А1, А2, ..., являются двоичными. Поэтому они принимают одно из значений 0 или 1, просто указывая на наличие или отсутствие связи в LFSR. На рис. 4.15 каждый коэффициент является 3- битовым, так что они могут принимать одно из 8 значений.

Недвоичные операции, осуществляемые кодером, показанным на рис, 4.15, создают кодовые слова в систематической форме, так же как и в двоичном случае.

Эти операции определяются следующими шагами:

1.Переключатель 1 в течение первых k m тактовых импульсов находится в положении 1, для того чтобы подавать символы сообщения в (n - k) m-разрядный регистр сдвига;

136

2.В течение первых k m тактовых импульсов переключатель 2 находится в положении 1, что обеспечивает одновременную передачу всех символов сообщения непосредственно на регистр выхода (на рис. 3.19 не показан);

3.После передачи k - го символа на регистр выхода, переключатели 1 и 2, переходят в положение 2;

4.Остальные (n - k) m тактовых импульсов очищают контрольные символы, содержащиеся в регистре, подавая их на регистр выхода;

5.Общее число тактовых импульсов равно n m, и содержимое регистра

выхода является полиномом кодового слова R(X ) X n k D(X ) , где

R(X) представляет собой кодовые символы, а D(Х) – символы сообщения в полиномиальной форме.

Для проверки возьмем ту же последовательность символов, что и в выражении (3.53).

Здесь крайний правый символ является самым первым и крайний правый бит также является самым первым. Последовательность действий в течение первых k = 3 m тактовых сдвигов в цепи кодирования на рис. 4.15 будет иметь вид, представленный в таблице 4.10.

Таблица 4.10 Последовательность действий в кодере, представленном на рисунке 4.15

положение 2, и контрольные символы, содержащиеся в регистре, подаются на выход. Поэтому выходное кодовое слово, записанное в полиномиальной форме, можно представить в следующем виде:

137

Процесс проверки содержимого регистра во время разных тактов несколько сложнее, чем в случае бинарного кодирования. Здесь сложение и умножение элементов поля должны выполняться согласно табл. 4.8 и 4.9.

Корни полиномиального генератора Р(X) должны быть и корнями кодового слова, генерируемого Р(X), поскольку правильное кодовое слово имеет следующий вид:

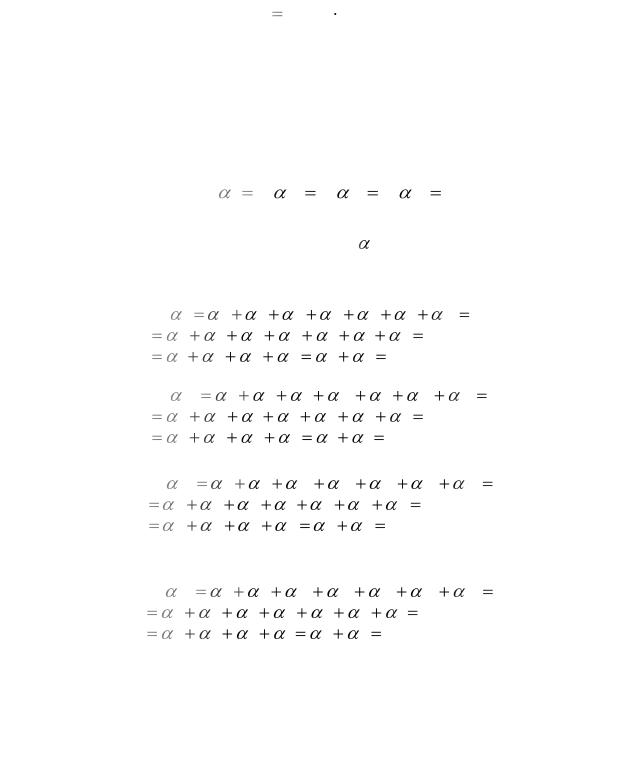

Следовательно, произвольное кодовое слово, выражаемое через корень генератора Р(X), должно давать нуль. Представляется интересным, действительно ли полином кодового слова в уравнении (4.47) дает нуль, когда он выражается через какой-либо из четырех корней Р(X). Иными словами, это означает проверку следующего:

вычисления для разных корней с учетом таблиц 4.8 и 4.9 , получим следующее

Эти вычисления показывают, что, как и ожидалось, кодовое слово, выражаемое через любой корень генератора Р(X), должно давать нуль.

4.6.3 Декодирование Рида-Соломона

138

В предыдущем разделе тестовое сообщение кодируется в систематической форме с помощью кода Рида-Соломона (7,3), что дает в результате полином кодового слова, описываемый уравнением (3.56). Допустим, что в ходе передачи это кодовое слово подверглось искажению: 2 символа были приняты с ошибкой. (Такое количество ошибок соответствует максимальной способности кода к коррекции ошибок.) При использовании 7- символьного кодового слова модель ошибки можно представить в полиномиальной форме следующим образом

Другими словами, один контрольный символ искажен 1-битовой ошибкой (представленной как 2 ), а один символ сообщения – 3-битовой ошибкой (представленной как 5). В данном случае принятый полином поврежденного кодового слова Z(Х) представляется в виде суммы полинома переданного кодового слова и полинома модели ошибки

Следуя уравнению (4.52), мы суммируем Т(X) из уравнения (4.47) и Е(Х) из уравнения (4.51) и имеем следующее

В данном примере исправления 2-символьной ошибки (т.е. исправления ошибок в двух символах) имеется четыре неизвестных – два относятся к расположению ошибки, а два касаются ошибочных значений. Отметим важное различие между недвоичным декодированием Z(Х), которое представлено в уравнении (4.53), и двоичным. При двоичном декодировании декодеру нужно знать лишь расположение ошибки. Если известно, где находится ошибка, бит нужно поменять с 1 на 0 или наоборот. Но здесь недвоичные символы требуют, чтобы мы не только узнали расположение ошибки, но и определили правильное значение символа, расположенного на этой позиции. Поскольку в данном

139

примере у нас имеется четыре неизвестных, нам нужно четыре уравнения, чтобы найти их.

Вычисление синдрома.

Напомним, что синдром – это результат проверки четности, выполняемой над Z, чтобы определить, принадлежит ли Z набору кодовых слов. Если Z является членом набора, то синдром S имеет значение, равное 0. Любое ненулевое значение S означает наличие ошибок. Точно так же, как и в двоичном случае, синдром S состоит из n - k символов, {Si,} (i = 1, ..., n - k). Таким образом, для нашего кода (7, 3) имеется по четыре символа в каждом векторе синдрома; их значения можно рассчитать из принятого полинома Z(Х). Заметим, как облегчаются вычисления благодаря самой структуре кода, определяемой уравнением (4.48).

Из этой структуры можно видеть, что каждый правильный полином кодового слова T(X) является кратным полиномиальному генератору P(X). Следовательно, корни P(X) также должны быть корнями T(X). Поскольку Z(Х) = T(X) + E(Х), то Z(Х), вычисляемый с каждым корнем P(X), должен давать нуль, только если Z(Х) будет правильным кодовым словом. Любые ошибки приведут в итоге к ненулевому результату в одном (или более) случае. Вычисления символов синдрома можно записать следующим образом

В рассматриваемом примере, как было показано в уравнении (4.53), Z(Х) содержит 2-символьные ошибки. Если Z(Х) окажется правильным кодовым словом, то это приведет к тому, что все символы синдрома Si, будут равны нулю. В данном примере четыре символа синдрома находятся следующим образом
