Приборы
и
устройства
управления
11

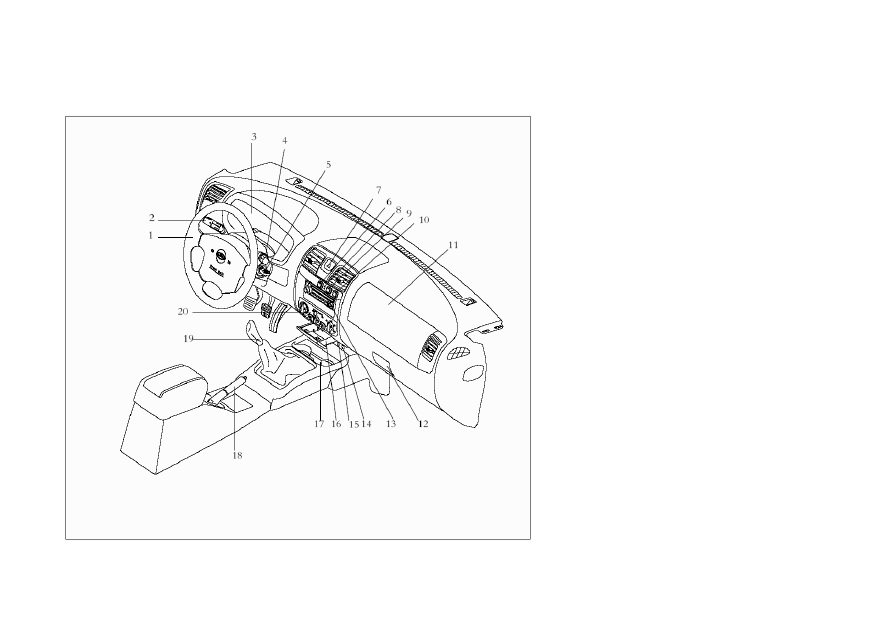

Приборы
и
средства
управления
.
1.
Колесо
рулевого
управления
. 2.
Комбинированный
переключатель
передних
фар
,
головка
переключателя
сигналов
поворота
. 3.
Блок
приборов
. 4.
Переключатель
стеклоочистителей
и
омывателя
переднего
ветрового
стекла
. 5.
Замок
зажигания
. 6.
Выключатель
режима
2H (
повышенная
передача
с
приводом
на
два
колеса
).7.
Выключатель
аварийного
светового
сигнала
. 8.
Индикатор
режимов
4H (
повышенная
передача
с
приводом
на
четыре
колеса
), 4L (
пониженная
передача
с
приводом
на
четыре
колеса
). 9.
Выключатель
режима
4H (
повышенная
передача
с
приводом
на
четыре
колеса
). 10.
Выключатель
режима
4L
(
пониженная
передача
с
приводом
на
четыре
колеса
).
11.
Модуль
подушек
безопасности
пассажирского
переднего
кресла
. 12.
Вещевой
ящик
. 13.
Автомагнитола
14.
Гнездо
источника
электропитания
для
подключения
дополнительных
устройств
. 15.
Гнездо
прикуривателя
. 16.
Пепельница
. 17.
Держатель
для
чашки
. 18.
Ручка
рычага
стояночного
тормоза
. 19.
Ручка
рычага
переключения
передач
20.
Панель
управления
системой
кондиционирования
в
сборе
.
11
___________________________________________________________________________________________
Приборы
и
устройства
управления
12
1.
Коробка
с
плавкими
предохранителями
внутри
салона
. 2.
Выключатель
передних
противотуманных
фар
. 3.
Выключатель
задних
противотуманных
фар
. 4.
Левый
боковой
дефлектор
вентиляции
. 5.
Центральный
дефлектор
обдува
ветрового
стекла
. 6.
Левый
дефлектор
вентиляции
на
центральном
щитке
приборной
панели
. 7.
Правый
дефлектор
вентиляции
на
центральном
щитке
приборной
панели
. 8.
Правый
боковой
дефлектор
вентиляции
. 9.
Звуковой
сигнал
. 10.
Переключатель
электропривода
регулировки
передних
фар
.
11.
Переключатель
регулировки
яркости
подсветки
приборной
панели
. 12.
Левый
нижний
вещевой
ящик
. 13.
Рычаг
открывания
капота
двигателя
. 14.
Механизм
регулировки
положения
колеса
рулевого
управления
.
12
___________________________________________________________________________________________
Приборы
и
устройства
управления
13
Приборы
и
устройства
управления
Приборы
и
индикаторы
.

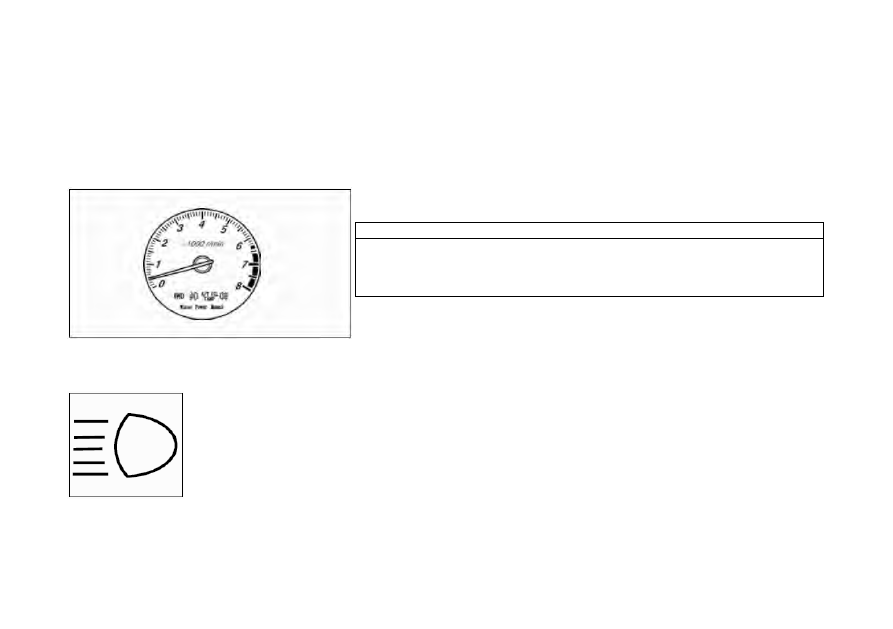

1.
Тахометр
(
указатель
частоты
вращения
коленчатого
вала
двигателя
). 2.
Индикатор
дальнего
света
фар
. 3.
Индикатор
европейской
бортовой
диагностики
.
4.
Индикатор
сигнала
левого
поворота
. 5.
Индикатор
обогрева
заднего
стекла
. 6.
Спидометр
. 7.
Предупреждающий
индикатор
«
пристегнуть
ремень
безопасности
». 8.
Индикатор
сигнала
правого
поворота
. 9.
Аварийный
индикатор
неисправности
тормозной
системы
.
10.
Аварийный
индикатор
отказа
системы
распределения
тормозного
усилия
. 11.
Индикатор
антиблокировочной
тормозной
системы
(
если
автомобиль
оборудован
АБС
). 12.
Указатель
температуры
жидкости
в
системе
охлаждения
. 13.
Указатель
уровня
топлива
. 14.
Предупреждающий
индикатор
слишком
низкого
уровня
топлива
. 15.
Аварийный
индикатор
отказа
системы
зарядки
аккумулятора
. 16.
Индикатор
главного
выключателя
световых
13
___________________________________________________________________________________________
Приборы
и
устройства
управления
14
приборов
.
17.
Аварийный
индикатор
низкого
давления
моторного
масла
. 18.
Аварийный
индикатор
засора
в
сепараторе
топлива
и
влаги
. 19.
Аварийный
индикатор
неисправности
двигателя
. 20.
Индикатор
открытой
двери
салона
. 21.
Индикатор
предварительного
подогрева
двигателя
. 22.
Аварийный
индикатор
недостаточного
уровня
тормозной
жидкости
.
23.
Индикатор
стояночного
тормоза
. 24.
Кнопка
переключения
режимов
и
обнуления
счетчика
пробега
.
25.
Аварийный
индикатор
отказа
системы
подушек
безопасности
(
для
автомобилей
,
оборудованных
системой
подушек
безопасности
). 26.
Счетчик
пробега
. 27.
Индикатор
задних
противотуманных
фар
.
28.
Индикатор
режима
ручного
управления
. 29.
Аварийный
индикатор
перегрева
гидравлической
14
___________________________________________________________________________________________
Приборы
и
устройства
управления
15
жидкости
в
автоматической
коробке
переключения
передач
(
зарезервировано
). 30.
Индикатор
динамического
режима
автоматической
коробки
переключения
передач
. 31.
Индикатор
передних
противотуманных
фар
. 32.
Индикатор
режима
«
движение
по
снегу
». 33.
Индикатор
режима
привода
на
четыре
колеса
.
1.
Тахометр
(
указатель
частоты
вращения
двигателя
).
Тахометр
показывает
частоту
вращения
коленчатого
вала
двигателя
в
оборотах
в
минуту
(
об
/
мин
).
ВНИМАНИЕ
Не
следует
увеличивать
частоту
вращения
двигателя
до
значений
в
красном
секторе
шкалы
.
Продолжительная
работа
двигателя
с
частотой
вращения
,
соответствующей
значениям
в
красном
секторе
,
может
стать
причиной
возникновения
серьезной
неисправности
2.
Индикатор
дальнего
света
фар
.
Включение
данного
индикатора
означает
,
что
фары
автомобиля
горят
в
режиме
дальнего
света
.
3.
Индикатор
европейской
бортовой
диагностики
(
зарезервировано
).
