Материал: Operating manual_GW_Wingle_3_5
___________________________________________________________________________________________
Приборы
и
устройства
управления
16
4
и
8.
Индикаторы
сигналов
левого
и
правого
поворота
.
Индикаторы
сигналов
поворота
зеленого
цвета
расположены
на
панели
блока
приборов
.
Мигающий
индикатор
означает
одновременное
включение
заднего
и
переднего
сигналов
левого
или
правого
поворота
соответственно
.
Если
лампочка
индикатора
мигает
слишком
часто
или
не
мигает
,
необходимо
проверить
лампочку
.
Если
при
включении
сигнала
поворота
индикатор
не
загорается
,
проверить
предохранитель
,
лампочку
и
реле
.
При
включении
аварийного
сигнала
начинают
мигать
оба
индикатора
сигналов
поворота
.
7.
Предупреждающий
индикатор
«
пристегнуть
ремень
безопасности
».
Если
при
повороте
ключа
зажигания
в
положение
‘ON’
не
надет
или
не
пристегнут
ремень
безопасности
,
загорается
данный
индикатор
,
который
гаснет
после
того
,
как
ремень
безопасности
надет
и
зафиксирован
в
заданном
положении
.
ВНИМАНИЕ
В
соответствии
с
правилами
дорожного
движения
во
время
движения
положено
надевать
и
пристегивать
ремни
безопасности
.

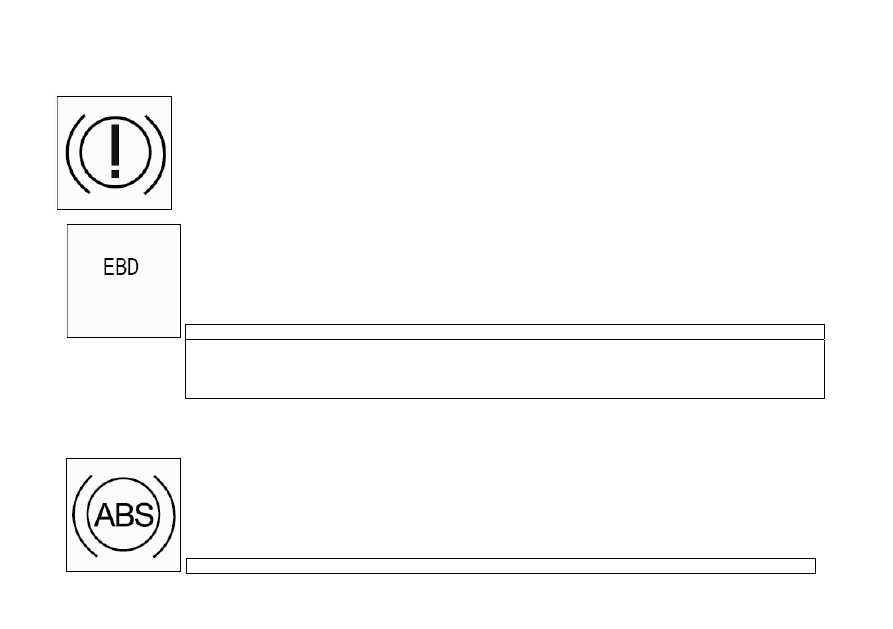

9.
Аварийный
индикатор
неисправности
тормозной
системы
.
16
___________________________________________________________________________________________
Приборы
и
устройства
управления
17
Данный
индикатор
загорается
в
том
случае
,
если
уровень
гидравлической
жидкости
в
тормозной
системе
ниже
минимального
допустимого
,
либо
в
случае
недостаточной
степени
вакуума
.
Если
индикатор
загорелся
,
необходимо
остановить
автомобиль
и
выполнить
проверку
.
Для
автомобилей
,
на
которых
установлен
бензиновый
двигатель
,
данный
индикатор
является
зарезервированным
.
10.
Аварийный
индикатор
отказа
системы
распределения
тормозного
усилия
.
Данный
аварийный
индикатор
красного
цвета
предназначен
для
контроля
состояния
системы
распределения
тормозного
усилия
.
Индикатор
загорается
после
поворота
ключа
в
замке
зажигания
в
положение
"ON",
горит
в
течение
1-2
сек
.,
после
чего
гаснет
.
В
этом
случае
система
распределения
тормозного
усилия
работает
нормально
.
Если
индикатор
не
загорается
,
либо
продолжает
гореть
постоянно
,
это
является
признаком
отказа
системы
.
В
такой
ситуации
необходимо
обратиться
на
уполномоченную
станцию
технического
обслуживания
автомобилей
Great Wall
для
проведения
проверки
и
ремонта
.
ВНИМАНИЕ
В
случае
отказа
системы
распределения
тормозного
усилия
гидравлический
усилитель
тормозной
системы
продолжает
функционировать
.
Тем
не
менее
,
в
случае
отказа
системы
необходимо
как
можно
скорее
обратиться
на
уполномоченную
станцию
технического
обслуживания
автомобилей
Great Wall
для
проведения
проверки
и
ремонта
.
11.
Индикатор
антиблокировочной
тормозной
системы
.
Индикатор
‘ABS’
желтого
цвета
предназначен
для
контроля
управления
антиблокировочной
тормозной
системы
автомобиля
.
При
установке
ключа
зажигания
в
положение
‘ON’
данный
индикатор
загорается
.
После
запуска
двигателя
индикатор
гаснет
.
Если
индикатор
не
загорается
или
продолжает
гореть
постоянно
,
необходимо
обратиться
на
уполномоченную
станцию
технического
обслуживания
автомобилей
Great Wall
для
проведения
проверки
и
ремонта
.
ВНИМАНИЕ
17
___________________________________________________________________________________________
Приборы
и
устройства
управления
18
В
случае
неисправности
антиблокировочной
системы
гидравлическая
тормозная
система
продолжает
функционировать
в
нормальном
режиме
.
Тем
не
менее
,
в
таком
случае
необходимо
как
можно
скорее
обратиться
на
уполномоченную
станцию
технического
обслуживания
автомобилей
Great Wall
для
проведения
диагностики
и
ремонта
.

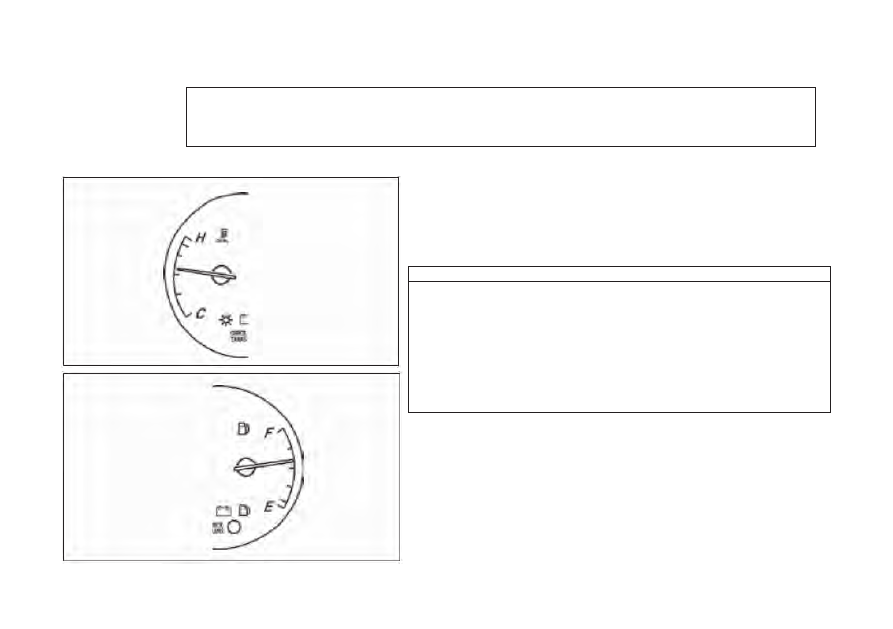

12.
Указатель
температуры
жидкости
в
системе
охлаждения
.
При
повороте
ключа
зажигания
в
положение
‘ON’
указатель
температуры
жидкости
в
системе
охлаждения
показывает
текущую
температуру
двигателя
.
‘C’
означает
,
что
двигатель
холодный
. ‘H’
означает
перегрев
двигателя
до
слишком
высокой
температуры
.
ПРЕДУПРЕЖДЕНИЕ
!
Предусмотрена
функция
защиты
от
перегрева
.
Если
стрелка
указателя
температуры
жидкости
перемещается
в
красный
сектор
шкалы
,
автоматически
прерывается
подача
топлива
в
двигатель
,
при
этом
может
произойти
остановка
автомобиля
.
Если
стрелка
указателя
приближается
к
красному
сектору
шкалы
,
необходимо
немедленно
снизить
скорость
движения
,
съехать
на
обочину
,
остановить
автомобиль
и
проверить
систему
.
Повторный
запуск
двигателя
допускается
только
после
остывания
жидкости
в
системе
охлаждения
до
нормальной
температуры
.
13.
Указатель
уровня
топлива
.
Данный
указатель
показывает
только
примерное
количество
топлива
.
При
повороте
ключа
зажигания
в
положение
‘ON’
по
данному
указателю
можно
приблизительно
определить
количество
топлива
в
баке
автомобиля
.
18
___________________________________________________________________________________________
Приборы
и
устройства
управления
19
При
повороте
ключа
зажигания
в
положение
‘LOCK’
стрелка
датчика
возвращается
в
положение
‘E’,
и
не
показывает
количество
топлива
в
баке
автомобиля
.
14.
Предупреждающий
индикатор
слишком
низкого
уровня
топлива
.
Если
в
баке
автомобиля
остается
совсем
незначительное
количество
топлива
,
загорается
индикатор
слишком
низкого
уровня
топлива
.
В
этом
случае
необходимо
как
можно
скорее
заправить
автомобиль
топливом
.
Если
индикатор
загорается
при
заполненном
топливном
баке
,
необходимо
обратиться
на
уполномоченную
станцию
технического
обслуживания
автомобилей
Great Wall
для
проведения
проверки
и
ремонта
.
15.
Аварийный
индикатор
отказа
системы
зарядки
аккумулятора
.
При
повороте
ключа
зажигания
в
положение
‘ON’
данный
индикатор
загорается
,
после
запуска
двигателя
в
режиме
холостого
хода
начинается
подача
электропитания
от
генератора
,
и
индикатор
гаснет
.
Если
индикатор
загорается
на
продолжительное
время
в
процессе
движения
автомобиля
,
необходимо
проверить
систему
зарядки
аккумулятора
.
В
противном
случае
он
может
полностью
разрядиться
.
Проверить
ремень
привода
генератора
на
предмет
ослабления
натяжения
или
разрыва
.
В
случае
разрыва
ремня
привода
генератора
необходимо
незамедлительно
обратиться
на
уполномоченную
станцию
технического
обслуживания
автомобилей
Great Wall
для
проведения
проверки
и
ремонта
.
ВНИМАНИЕ
Ослабление
натяжения
или
разрыв
приводного
ремня
генератора
приводит
к
тому
,
что
генератор
прекращает
подачу
электропитания
.
В
этом
случае
необходимо
безотлагательно
выполнить
ремонт
системы
зарядки
аккумулятора
.
19
___________________________________________________________________________________________
Приборы
и
устройства
управления
20
16.
Индикатор
главного
выключателя
световых
приборов
.
Данный
индикатор
загорается
при
включении
фар
,
сигналов
поворота
и
габаритных
огней
.
17.
Аварийный
индикатор
низкого
давления
моторного
масла
.
Индикатор
загорается
при
повороте
ключа
зажигания
в
положение
‘ON’.
После
запуска
двигателя
индикатор
должен
погаснуть
.
Если
при
повороте
ключа
зажигания
в
положение
‘ON’
данный
индикатор
не
загорается
,
это
означает
,
что
перегорела
лампочка
или
предохранитель
.
В
этом
случае
необходимо
проверить
систему
и
устранить
неисправность
.
Если
в
процессе
работы
двигателя
индикатор
спорадически
загорается
на
короткое
время
,
после
чего
гаснет
,
это
не
является
признаком
неисправности
в
системе
двигателя
.
Если
индикатор
загорается
в
процессе
работы
двигателя
и
горит
постоянно
,
необходимо
выключить
двигатель
и
устранить
неисправность
.
Возможны
две
причины
отказа
,
при
которых
загорается
индикатор
:
низкое
давление
моторного
масла
в
системе
и
недостаточное
количество
масла
.
Если
в
такой
ситуации
не
выключить
двигатель
,
могут
возникнуть
серьезные
неисправности
.
18.
Аварийный
индикатор
засора
в
сепараторе
топлива
и
влаги
.
Если
загорается
данный
индикатор
,
это
означает
,
что
в
сепараторе
топлива
и
влаги
образовался
засор
,
либо
накопилось
слишком
большое
количество
воды
в
отстойнике
сепаратора
.
В
этом
случае
необходимо
остановить
автомобиль
и
проверить
сепаратор
.
20
