Материал: Аналоговая и цифровая электроника. Учебное пособие. 2000

источник постоянного тока. Для этого необходимо обеспечить постоянный базовый ток транзистора или ввести постоянную обратную связь по току.

Для повышения коэффициента усиления транзисторного каскада с ОЭ в качестве резистора Rк часто используется нелинейный элемент, статическое

сопротивление которого значительно меньше его дифференциального сопротивления. В этом случае падение напряжения на этом элементе от протекания тока будет определяться его статистическим сопротивлением, а отклонение выходного напряжения - динамическим сопротивлением. Роль нелинейного элемента выполняет транзистор.

Для увеличения коэффициента h21э транзистора можно использовать каскадное включение нескольких транзисторов. Такие транзисторы называются составными транзисторами или схемами Дарлингтона.

В составном транзисторе суммарный коэффициент передачи тока равен произведению токов передачи отдельных транзисторов h21Σ = h21э1 × h21э2 .

3.6. Дифференциальный усилитель

Дифференциальный усилитель представляет собой мостовые усилительные каскады параллельного типа. Они обладают высокой

стабильностью параметров при воздействии различных дестабилизирующих

56

факторов, большим коэффициентом усиления дифференциальных сигналов и высокой степенью подавления синфазных помех. Усилитель состоит из двух каскадов, у которых имеется общий эмиттерный резистор (рис.59).

а) б)

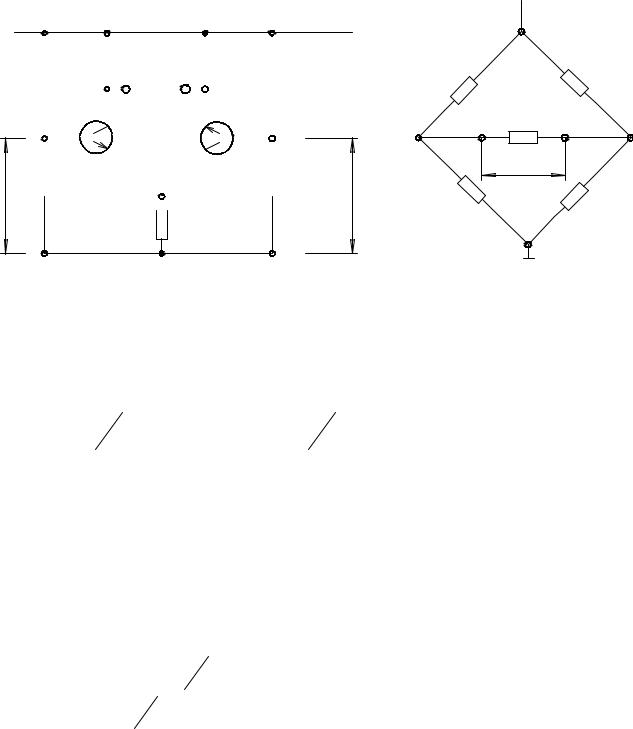

Рис. 59. Дифференциальный усилительный каскад (а) и его эквивалентная схема (б)

Элементы схемы образуют мост, в одну диагональ которого включен источник питания Un, а в другую сопротивление нагрузки Rн.Для балансировки

где RVT1 и RVT2 выходные сопротивления транзисторов VT1 и VT2. Таким образом, можно утверждать, что если элементы схемы будут

полностью идентичны, то выходное напряжение будет оставаться постоянным.

Uвых = IK1RK1 − IK2 RK 2 .

Дифференциальный усилитель имеет два входа и два выхода поэтому для

выходного напряжения можно записать Uвых = Uвых1 − Uвых2 = −K1Uвх1 −(−К2Uвх2 ), где К1 и К2 соответственно коэффициенты усиления каскадов на

транзисторах VT1 и VT2.

В общем случае, если Uвх1= - Uвх2 и Uвх =Uвх1 - Uвх2=2Uвх1

Uвых = − Uвх (K1 + K2 ) 2 = −Uвх Кgy , где Kgy = (K1+K2 ) 2

В отличие от полезного сигнала, который поступает на входы дифференциального усилителя в противофазе, на входы усилителя действуют сигналы, совпадающие по фазе. Такие сигналы называются синфазными.

Появление данных сигналов обусловлено действием различных дестабилизирующих факторов, например, изменением температуры

57

окружающей среды, изменением питающих напряжений наводками внешних электромагнитных полей. Для идеального дифференциального усилителя синфазные сигналы полностью подавляются. В реальных усилителях из-за не

идентичности каскадов подавление будет не полным и характеризуется коэффициентом подавления синфазных помех Кпсф.

Величина Кпсф в современных дифференциальных усилителях достигает 104÷106. Коэффициент Кпсф в значительной степени характеризует дрейф нуля усилителя, т.е. изменение выходного напряжения при постоянном входном сигнале. Для снижения дрейфа нуля производят подбор пар транзисторов с одинаковыми параметрами и увеличение Rэ. Для увеличения Rэ в эмиттерную цепь ставится не пассивный резистор, а нелинейный двухполюсник, например транзисторный источник тока на биполярном или полевом транзисторе. Эти

схемы при небольшом статическом сопротивлении обладают большим дифференциальным сопротивлением.

Для увеличения коэффициента усиления в современных дифференциальных усилителях вместо резисторов Rк используют активную нагрузку, выполненную на транзисторах. Входное сопротивление

дифференциального усилителя может быть существенно увеличено при использовании в каскадах полевых транзисторов.

3.7. Многокаскадные усилители

Коэффициент усиления одиночных транзисторных каскадов не превышает нескольких десятков. Поэтому для усиления слабых сигналов применяются многокаскадные усилители. Многокаскадные усилители строятся путем последовательного соединения отдельных усилительных каскадов (рис. 60).

Рис. 60. Структурная схема многокаскадного усилителя

В многокаскадных усилителях выходной сигнал предыдущего усилителя является входным сигналом для последующего каскада. Входное

сопротивление многокаскадного усилителя определяется входным сопротивлением первого каскада, а выходное – выходным сопротивлением последнего каскада. Коэффициент усиления многокаскадного усилителя равен произведению коэффициентов усиления всех каскадов, входящих в него:

KU = KU1 × KU2 ×...× KUn ,

где KU1, KU2, … KUn –коэффициенты усиления отдельных каскадов.

58

Важными характеристиками многокаскадного усилителя являются его амплитудно-частотная и амплитудная характеристики. Отдельные каскады могут иметь различные АЧХ. Общая АЧХ многокаскадного усилителя определяется всеми входящими в его состав каскадами.

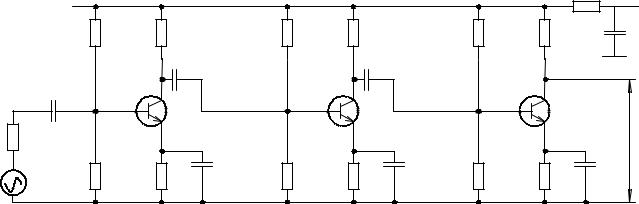

Связь отдельных каскадов друг с другом осуществляется с помощью конденсаторов, трансформаторов или непосредственно. В соответствии с этим различают многокаскадные усилители с емкостной, индуктивной или гальванической связями. Ниже приведен пример многоканального усилителя с емкостными связями.

Усилитель состоит из трех каскадов. Разделительные емкости Cg не

пропускают постоянную составляющую коллекторного напряжения в базовую цепь последующего каскада. Элементы Rэ , Сэ стабилизируют работу каскада в широком интервале температур.

Расчет многокаскадного усилителя производят, начиная с оконечного каскада к первому. Оконечный каскад рассчитывается по обеспечению требуемой мощности или тока (напряжения). Количество каскадов определяется общим коэффициентом усиления. В многокаскадных усилителях широко используются обратные связи, с помощью которых достигаются требуемые технические параметры.

3.8 Усилители постоянного тока (УПТ)

Усилители постоянного тока усиливают не только переменную составляющую сигнала, но и его постоянную составляющую. Поэтому их АЧХ имеет вид (рис. 62). Усилители постоянного тока должны иметь большой коэффициент усиления, небольшое напряжение смещения и малый дрейф. Обычно УПТ состоит из нескольких каскадов с непосредственными связями.

По принципу действия УПТ подразделяются на два основных типа: УПТ прямого усиления и УПТ с преобразованием сигнала.

59

УПТ прямого усиления представляют собой многокаскадный усилитель с непосредственными связями. Для уменьшения дрейфа в качестве первого каскада применяется дифференциальный усилитель. Для питания УПТ используются два разнополярных источника напряжения.

ВУПТ с преобразованием сигнала входной сигнал вначале преобразуется

всигналы переменного тока. Далее переменный сигнал усиливается УНЧ и демодулируется. Ввиду того, что усиление сигналов происходят в УНЧ по

пропускания.

В настоящее время УПТ выполняются в виде интегральных схем. УПТ широко используются в электронных вычислительных устройствах, стабилизаторах, системах автоматического управления.

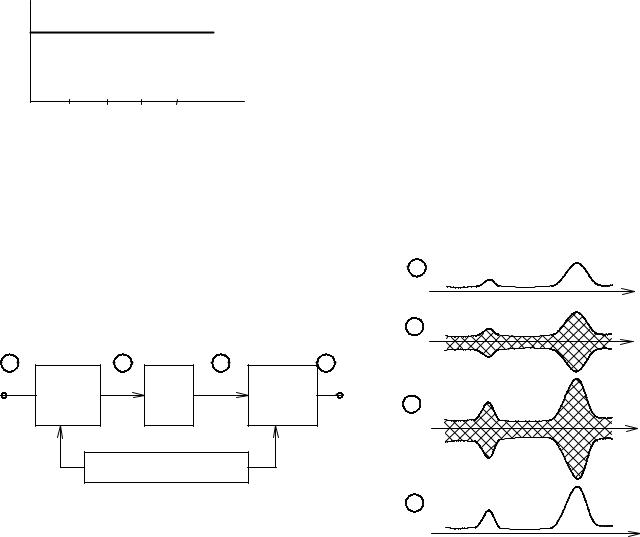

Рис. 63. Блок-схема УПТ с преобразованием сигнала (а) и временная диаграмма (б).

3.9. Избирательные усилители

Избирательные усилители предназначены для усиления сигналов в узкой полосе частот. По принципу действия различают избирательные усилители: резонансные и усилители с обратной связью.
