первоначальное состояние, открывается транзистор VT1, конденсатор С разряжается и формируется задний фронт импульса на выходе 1. Длительность импульса Ти зависит от постоянной времени RC. Длительность импульса Ти

1,1RC.

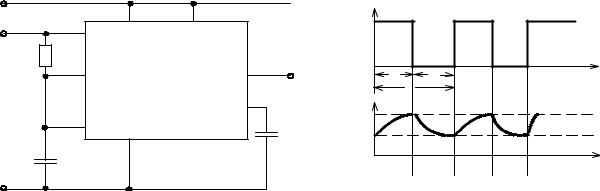

Схема мультивибратора на базе таймера приведена на рис.176.

Un











Выход1







Выход1

















3

8

4

























t



R





7

Выход2



T1

T2



2

К1006ВИ1







Uc









Uc

T











5



































2/3Un









6

1



















10н

1/3Un





t

















C











t1

t2











0

t3













t





Рис 176. Схема мультивибратора (а) и временная диаграмма его работы (б).

Здесь входы к2 и к6 объединены и подключены на интегрирующую цепочку RC. Напряжение на емкости С UС меняется по экспоненциальному закону между уровнями Uп/3 и 2Uп/3. Период импульсов мультивибратора равен Т 1,4RC. Скважность равна 2.

Существует большое количество других схем, построенных на базе таймера К1006ВИ1.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1.Классификация ЗУ.

2.Назовите основные технические параметры ЗУ.

3.Условные обозначения ЗУ.

4.Что такое ОЗУ?

5.Что означает адресная выборка в ЗУ?

6.В чем отличие динамического ОЗУ от статистических?

7.Назначение ПЗУ.

8.На какие группы подразделяются полупроводниковые ПЗУ?

9.На каком принципе построены РПЗУ?

10.Какие функции выполняет ЦАП?

11.Основные технические параметры ЦАП.

12.Принцип работы ЦАП.

13.Что представляет собой резистивная матрица R-2R?

14.Условное обозначение ИС К572ПА1.

15.Где применяются ЦАП?

151

16.Назначение АЦП.

17.Принцип работы АЦП.

18.Назовите основные параметры АЦП.

19.Классификация АЦП.

20.Поясните принцип работы АЦП поразрядного взвешивания.

21.Поясните принцип работы интегрирующего АЦП.

22.Почему АЦП двойного интегрирования нашли широкое применение в измерительной аппаратуре?

23.Как строится многоканальный АЦП?

24.Какое устройство называется таймером?

25.Нарисуйте структурную схему таймера К1006ВИ1. 26.Нарисуйте схему мультивибратора на основе таймера К1006ВИ1.

152

Заключение

В настоящее время электроника развивается очень стремительно, т.к. она определяет прогресс во многих отраслях науки и техники. Особая роль отводится интегральной электронике. Каждый год разрабатываются все новые и новые микросхемы, улучшаются их характеристики и параметры. Уже созданы большие интегральные схемы с количеством полупроводниковых элементов более 4 миллионов на одном кристалле. Существуют АЦП с разрядностью 24. Разработаны сигнальные микропроцессоры и интегральные схемы, в которых

объединены первичные преобразователи информации со схемами электронного обрамления.

Однако развитие интегральной электроники сталкивается с рядом принципиальных проблем, обусловленных предельными возможностями интегральной электроники - ее быстродействия. Важнейшей проблемой является проблема межсоединений элементов в интегральных схемах, ограничивающих их быстродействие за счет паразитных параметров.

Современные устройства схемотехнической электроники имеют время задержки 10-9…10-10 с/вентиль и максимальную скорость обработки информации 109…1010 оп/с. Такие характеристики достаточно эффективны для больших массивов информации в реальном масштабе времени, решения задач искусственного интеллекта и т.д.

Одним из возможных путей дальнейшего развития электроники может являться использование динамических неоднородностей в качестве носителя информации при обработке больших массивов. В устройствах функциональной электроники массив информационных сигналов может быть обработан целиком, а не в виде отдельных бит информации, как в схемотехнической электронике. При

этом возможна обработка информации в аналоговом и цифровом виде одновременно. Это позволяет достигнуть производительности более 1015 оп/с.

Важным свойством функциональной электроники является использование в процессах обработки информации элементарных функций высшего порядка, например, Фурье-преобразование, операции свертки, корреляции и автокорреляции и т.д.

Таким образом, можно предполагать, что дальнейшее развитие электроники

пойдет не только по пути микроминиатюризации классической схемотехнической электроники, но и по пути развития функциональной электроники, способной

решить сложные вопросы обработки больших массивов информации в реальном масштабе времени.

Список литературы

1.Опадчий Ю.Ф., Глудкин О.П., Гуров А.И. Аналоговая и цифровая электроника. – М.: Радио и связь, 1996. – 768 с. ,

2.Евреинов Э.В. и др. Цифровая и вычислительная техника. – М.: Радио и связь, 1991. – 420 с. ,

3.Гусев В.Г., Гусев Ю.М. Электроника. – М.: Высшая школа, 1991. – 622 с. ,

4.Цифровые и аналоговые микросхемы. Справочник. / Под редакцией С.В. Якубовского. – М.: Радио и связь, 1989. – 496 с.

5.Титце У., Шеик К. Полупроводниковая схемотехника. / Пер. с англ. – М.: Мир, 1982. – 512 с.

6.Антонова О.А., Глудкина О.П. и др. Электроника и основы электроники. /Под ред. О.П. Глудкина. – М.: Высшая шко ла, 1993. – 445 с.

7.Ногин В.Н. Аналоговые электронные устройства. – М.: Радио и связь, 1992. – 300 с.

8.Остапенко Г.С. Усилительные устройства. – М.: Радио и связь, 1989. – 399 с.

9.Аксененко А.Г., Шурагин И.И. Микросхемотехника. – М.: Радио и связь, 1990.

– 497 с.

10.Потемкин И.С. Функциональные узлы цифровой электроники. – М.: Энергоатомиздат, 1988. – 320 с.

11.Угрюмов Е.П. Проектирование элементов и узлов ЭВМ. – М.: Высшая школа, 1987. – 318 с.

12.Токхейм Р. Основы цифровой электроники./ Пер. с англ. – М.: Мир, 1988. – 392 с.

13.Бакалов В.П., Игнатов А.Н., Крук Б.И. Основы теории электрических цепей и электроники. – М.: Радио и связь, 1989. – 528 с.

14.Пресс Ф.П. Фоточувствительные приборы с зарядной связью. – М.: Радио и связь, 1991. – 264 с.

Содержание

Введение

3

1.История развития электроники и классификация



электронных устройств

4

2.Элементная база электронных устройств

6

2.1. Электровакуумные приборы

6

2.2. Полупроводниковые диоды

12

2.3. Полупроводниковые транзисторы

18

2.4. Полупроводниковые резисторы

29

2.5. Фотоэлектрические приборы

31

2.6. Интегральные схемы

34

2.7. Индикаторные приборы

35

Контрольные вопросы

40

3. Аналоговые и импульсные электронные устройства

42

3.1. Расчет нелинейных электрических цепей

42

3.2. Аналоговые усилители. Классификация.



Основные характеристики и параметры усилителей.

46

3.3. Обратная связь в усилителях

49

3.4. Усилительный каскад по схеме с общим эмиттером

50

3.5. Усилительный каскад по схеме с общим коллектором

55

3.6. Дифференциальный усилитель

56

3.7. Многокаскадные усилители

58

3.8. Усилители постоянного тока

59

3.9. Избирательные усилители

60

3.10. Усилители мощности

61

3.11. Операционные усилители

64

3.12. Аналоговые компараторы

72

3.13. Генераторы гармонических колебаний



на базе транзисторов и ОУ

74

3.14. Импульсные электронные устройства

75

3.15. Источники вторичного электропитания

80

Контрольные вопросы

91

4. Цифровые электронные устройства

93

4.1. Системы счисления

93

4.2. Классификация логических устройств

101

4.3. Комбинационные цифровые устройства

102

4.4. Типовые функциональные узлы последовательных



цифровых устройств

107

4.5. Базовые логические элементы

118

Контрольные вопросы

129
