Базовый элемент транзисторно-транзисторной логики (ТТЛ). Боль-

шинство ИС, входящих в состав серий ТТЛ, выполнено на основе двух базовых схем: элемента И-НЕ и расширителя по ИЛИ.

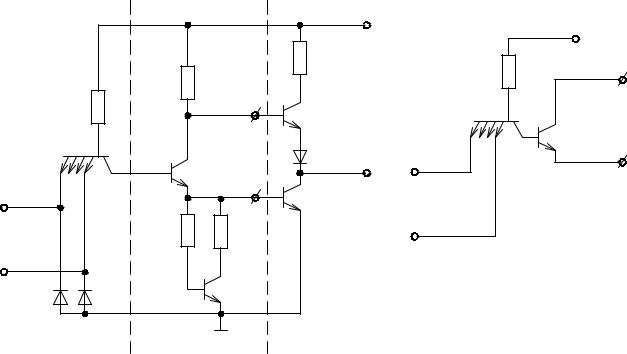

а) б) Рис.147. Логический элемент И-НЕ (а) и расширитель по ИЛИ (б).

Элемент И-НЕ состоит из трех каскадов: входного многоэмиттерного транзистора VT1, выполняющего функции логической операции И, фозорасще- пителя VT2 и двухтактного выходного усилителя мощности VT4, VT5.

Если хотя бы на один эмиттер транзистора VT1 подано напряжение логи- ческого “0” (Хi ≈ 0), то он будет находиться в режиме насыщения и напряжение на базе VT2 будет также близко к нулю. Транзистор VT2 будет закрыт. При этом VT5 закрыт, VT4 открыт и напряжение на выходе Y≈Uп . Если на все эмиттеры транзистора VT1 подать сигналы логической “1” (высокий уровень напряже- ния), то все эмиттерные переходы VT1 будут заперты и ток от источника пита- ния Uп через переход база-коллектор транзистора VT1 поступает в базу транзи- стора VT2 , переводя его в режим насыщения. При этом VT4 закрывается, а VT5 выходит в режим насыщения. Напряжение на выходе Y≈Uнас≈0.

Нелинейная цепь коррекции R3, R4, VT3 позволяет повысить быстродей- ствие элемента и приблизить его АПХ к прямоугольной. Сопротивление этой цепочки зависит от состояния транзистора VT5 . Если VT5 закрыт, сопротивле- ние цепи максимально(Rц ≈ R3), если открыт, то – минимально (Rц ≈ R4) R3 ”R4 .

Построение выходного каскада по двухтактной схеме позволяет повысить быстродействие ЛЭ и снизить потребляемый ток. Резистор R5 ограничивает ве- личину сквозного тока через транзисторы VT4, VT5 .

121

Диоды VД0 ч VДn защищают элемент от появления на его входах недо- пустимых напряжений обратной полярности.

В состав ИС ТТЛ входят специализированные элементы для расширения функциональных возможностей, а именно:

—ЛЭ И-НЕ с открытым коллектором. Он отличается от рассмотренно- го выше элемента тем, что выходной каскад его выполняется по одно- тактной схеме без нагрузочного сопротивления (рис. 148).

Вотличие от стандартного элемента, элементы ТТЛ с открытым коллектором могут объединяться по выходам. При этом реализуется логическая операция ИЛИ.

а) б)

Рис.148 Логический элемент И-НЕ ТТЛ с открытым коллектором (а) и с повышенной нагрузочной способностью (б).

—ЛЭ И-НЕ с повышенной нагрузочной способностью предназначен для формирования выходных сигналов с большим коэффициентом раз- ветвления. Схемотехнически данный элемент отличается использова- нием в выходном каскаде составного транзистора VT4.

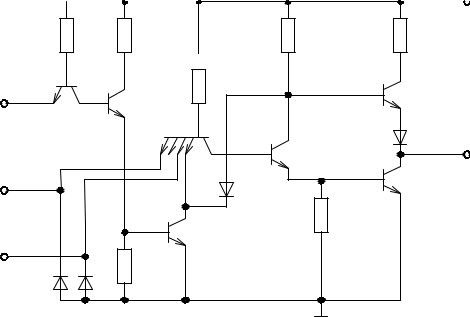

—Элемент И-НЕ с третьим (высокоимпедансным) состоянием. Пред-

назначен для совместной работы нескольких ЛЭ на общую шину. В схему элемента дополнительно ставятся несколько транзисторов. Для перевода в третье состояние на вход Z подают сигнал логической еди- ницы. При этом оба выходных транзистора переходят в закрытое со- стояние.

122

Рис.150 Схема БЛЭ ТТЛШ серии 555.

Статическими характеристиками БЛЭ ТТЛ являются:

— амплитудная передаточная характеристика Uвых=f(Uвх), которая со-

ответствует характеристике инвертирующего усилителя,

— выходная характеристика Uвых=f(Jн),

— входная характеристика Jвх=f(Uвх).

Динамические характеристики БЛЭ определяются типовыми динамиче- скими параметрами: временем задержки распространения импульса и временем

ние которого выходное напряжение БЛЭ изменяется от 0,1 до 0,9 значения на- пряжения логического перепада. Различают длительность фронта tф и длитель- ность спада tсп. .

124

Все интегральные схемы ТТЛ, выпускаемые промышленостью можно разделить на следующие группы:

—стандартные – серии 155,133.

—быстродействующие с диодами Шотки – серии 530, 531, 533, 1531.

—Маломощные с диодами Шотки – серии 533, 555, 1533.

Основные различия перечисленные выше серий в их быстродействии и потребляемой мощности. Типовые параметры БЛЭ различных серий ТТЛ при-

Базовый элемент эмиттерно-связанной логики (БЛЭ ЭСЛ). ИС ЭСЛ являются самыми быстродействующими из существующих. Быстродействие здесь достигается уменьшением логического перепада между уровнями 0 и 1. При этом, естественно, снижается помехоустойчивость элемента.
