DETERMINATION OF THE COEFFICIENT OF THE DYNAMIC SHAPE OF DUST PARTICLES RELEASED IN THE AREA OF GRINDING MACHINES

I. A. Buryanov, I. N. Logachev, K. I. Logachev, A. B. Goltsov

Buryanov Ivan Aleksandrovich, post-graduate student, Department of Heat and Gas Supply and Ventilation, Belgorod State Technological University named after V. G. Shukhov, Belgorod, Russia, phone: +7(919)430-80-10; e-mail: buryanov.vanya@yandex.ru

- 25 -

Logachev Ivan Nikolaevich, Dr. Sс. (Techn.), Professor, Head Department of Heat and Gas Supply and Ventilation, Belgorod State Technological University named after V. G. Shukhov, Belgorod, Russia, phone: +7(4722)55-94-38; e-mail: logachevin@mail.ru

Logachev Konstantin Ivanovich, Dr. Sс. (Techn.), Professor, Head Department of Heat and Gas Supply and Ventilation. Belgorod State Technological University named after V. G. Shukhov, Belgorod, Russia, phone: +7(4722)55-94- 38; e-mail: kilogachev@mail.ru

Goltsov Alexander Borisovich, Cand. Sс. (Techn.), Associate Professor of the Department of Heat and Gas Supply and Ventilation, Belgorod State Technological University named after V. G. Shukhov, Belgorod, Russia, phone: +7(4722)55-88-03; e-mail: abgolcov@gmail.com

When working on sharpening carbide tools with abrasive wheels on universal grinding machines, a significant amount of dust particles is formed. A certain part of the dust particles, depending on the size, is suspended. Prolonged exposure to dust aerosols on the body of machine turners can lead to the development of a large number of occupational diseases of the respiratory tract. It is established that in the working area, the nature of the movement of dust particles, as well as the rate of their deposition, is affected by such a parameter as the shape of the dust particle. The material for the study, calculation and subsequent computer simulation of the dust aerosol flows in the dust collector casing was collected at the OOO Russian Tool, which is located in the village Severny, Belgorod district. The samples were taken in different zones of the grinding area. Based on the available samples of dust particles, the results of electron microscopy were obtained at the laboratory of BSTU named after V. G. Shukhov. The purpose of this work is to describe the results obtained and determine the shape coefficient of dust particles, using existing methods for determining this coefficient. The material of the work allows us to supplement the initial data for the development of a mathematical model of the processes of the flow of dust particles near the local suction.

Keywords: local exhaust ventilation; non-dust ventilation; dust extraction; dynamic shape coefficient; grinding machines; abrasive dust; electron microscopy.

REFERENCES

1.Zvyagolsky Yu. S., Solonenko V. G., Skhirtaldze A. G. Technology of production of cutting tools: a textbook for universities. Moscow, Publishing house Higher School. 2010. 334 p. (in Russian)

2.Ojima J. Efficiency of a tool-mounted local exhaust ventilation system for controlling dust exposure during metal grinding operations. Industrial health. 2007. Т. 45. No. 6. Pp. 817819.

3.Skogen U., Meijer C., Thomassen Y. Workplace exposure to particulate matter, bioaccessible, and non-soluble metal compounds during hot work processes. Journal of Occupational and Environmental Hygiene. 2019. T. 16. No. 6. Pp. 378-386. DOI: 10.1080/15459624.2019. 1594841

4.Kryukova O. S., Tkachenko V. A. Influence on human health of dust aerosols formed in manicure rooms and methods for determining the coefficient of their shape. Generation of the future: the view of the young collection of scientific articles of the 8th International Youth Scientific Conference. Southwestern State University. Kursk. 2019. Pp. 355-359. (in Russian)

5.Azarov V. N., Esina E. Yu., Azarova N. V. Analysis of the dispersed composition of dust in the technosphere: textbook. Volgograd, Publishing House VolgGASU. 2008. 46 p. (in Russian)

6.Mukherjee A., Agrawal M. World air particulate matter: sources, distribution and health effect. Environmental Chemistry Letters. 2017. No. 15. Pp. 283-309. DOI: 10.1007/s10311- 017-0611-9

7.Shtokman E. A. Air purification. Publishing house ASV. 1998. 320 p. (in Russian)

8.Buryanov I. A., Logachev K. I., Uvarov V. A. Determination of the main properties of dust particles of the grinding area. Herald of the BSTU named after V. G. Shukhov. 2020. No. 10. Pp. 23-32. DOI: 10.34031/2071-7318-2020-5-10-23-32 (in Russian)

-26 -

9.Dado M., Schwarz M., Očkajová A., Hnilica R. Efficiency of Local Exhaust Ventilation

System during Stainless Steel Grinding. Article in Manufacturing Technology. 2016. Vol. 16. No. 1. Pp 49-53.

10.Averkov A. A., Averkova O. A., Doroshenko Yu. A., Logachev K. I. Ecological problems of production of rolling rolls. Herald of the BSTU named after V.G. Shukhov. 2009. No. 3. Pp. 172-176. (in Russian)

11.Gavrilova N. N., Nazarov V. V., Yarovaya O. V. Microscopic methods for determining the size of particles of dispersed materials: textbook. Publishing House of the D. I. Mendeleev Russian State Technical University. 2012. 52 p. (in Russian)

12.Averkova O. A., Kryukov I. V., Uvarov V. A., Minko V. A., Kryukova O. S. Research of physical and mechanical properties of dust formed in manicure cabinets. Herald of the BSTU named after V. G. Shukhov. 2019. No. 2. Pp. 69-80. DOI: 10.12737/article_ 5c73fc18596104. 60696082 (in Russian)

13.Razumov I. M. Pneumo and hydrotransport in the chemical industry. Publishing house Chemistry. 1979. 248 p. (in Russian)

Received 9 March 2021

ДЛЯ ЦИТИРОВАНИЯ:

Бурьянов, И. А. Определение коэффициента динамической формы пылевых частиц, выделяющихся в зоне заточных станков / И. А. Бурьянов, И. Н. Логачев, К. И. Логачев, А. Б. Гольцов // Жилищное хозяйство и коммунальная инфраструктура. – 2021. – № 3(18). – С. 19-27. – DOI 10.36622/VSTU.2021.18.3.002.

FOR CITATION:

Buryanov I. A., Logachev I. N., Logachev K. I., Goltsov A. B. Determination of the coefficient of the dynamic shape of dust particles released in the area of grinding machines. Housing and utilities infrastructure. 2021. No. 3(18). Pp. 19-27. DOI 10.36622/VSTU.2021.18.3.002. (in Russian)

- 27 -

DOI 10.36622/VSTU.2021.18.3.003

УДК 697.922.2; 697.921.45

ИСПОЛЬЗОВАНИЕ ВЕНТИЛЯТОРОВ-ДОВОДЧИКОВ ДЛЯ СНИЖЕНИЯ РАСХОДА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ НА ПРИВОД ВЕНТИЛЯТОРА

Б. П. Новосельцев, И. И. Шамилова

Новосельцев Борис Петрович, канд. техн. наук, доцент, доцент кафедры жилищно-коммунального хозяйства, ФГБОУ ВО «Воронежский государственный технический университет», Воронеж, Российская Федерация,

тел.: +7(473)271-52-49, тел.: +7(473)223-44-56; e-mail: belebey36@mail.ru

Шамилова Ирина Игоревна, магистрант кафедры жилищно-коммунального хозяйства, ФГБОУ ВО «Воронежский государственный технический университет», Воронеж, Российская Федерация, тел.: +7(952)103-73-64; e-mail: irashamilova@yandex.ru

Объём потребления энергии, в том числе и электрической, в нашей стране непрерывно увеличивается. В связи с этим возникает необходимость максимального снижения затрат электрической энергии. В статье рассматривается возможность снижения электрической энергии в приточных системах вентиляции за счёт использования вентиляторовдоводчиков. Приведены результаты аэродинамического расчета двух вариантов приточной системы вентиляции промышленного здания. Первый вариант – традиционная схема с одним общим центральным вентилятором. Второй вариант – схема с использованием вентиляторов-доводчиков на отдельных ветвях системы. В результате проведенных расчетов показано, что установка вентиляторов-доводчиков позволит существенно снизить нагрузку на привод центрального вентилятора.

Ключевые слова: приточная система вентиляции; потери давления; вентилятор-доводчик; экономия электрической энергии; аэродинамические свойства систем вентиляции.

Проблема энергосбережения в настоящий момент является наиболее значимой и масштабной, в том числе применительно к системам механической вентиляции. Система вентиляции может быть спроектирована по различным схемным решениям, отличающими степенью разветвленности, количеством и длиной параллельных ветвей. [1] Главным показателем аэродинамической эффективности системы вентиляции для различных вариантов конструктивных решений является потребляемая мощность электрической энергии. Основным способом снижения расхода потребляемой электроэнергии служит уменьшение аэродинамических потерь системы вентиляции [2].

Вряде случаев, например, если вентиляционная система состоит из нескольких ветвей

ссильно отличающимся аэродинамическими потерями или расходом, для увеличения эффективности будет оптимально разделить ее на несколько отдельных (независимых) систем [3]. Параллельное соединение представляет из себя несколько независимых друг от друга ветвей, которые берут начало в одной общей точке, при этом общий объём воздуха равен количеству воздуха, проходящему по каждой из параллельных ветвей [4]. Использование параллельного соединения нескольких ветвей с учетом их аэродинамических особенностей позволяет уменьшить расход электроэнергии на перемещение воздуха по воздуховодам.

Возможен и другой путь снижения расхода электрической энергии – это установка вентиляторов – доводчиков, и в том числе при использовании осевых вентиляторов.

Перечисленные способы целесообразно применять для подачи приточного воздуха в помещения первой категории. К этой категории относятся помещения, высота которых составляет от 6 до 18 м (производственные цеха машиностроительных заводов); помещения, находящиеся в зданиях с шириной пролётов от 12 до 36 м. Кратность воздухообмена для таких помещений составляет до 7 1/ч [5].

© Новосельцев Б. П., Шамилова И. И., 2021

- 28 -

Рассмотрим два варианта подачи приточного воздуха в производственное помещение размерами 72 на 48 м. На рис. 1 показан производственный цех размерами 72 на 48 м, на плане представлена традиционная сеть приточной вентиляции. В приточной камере установлен многостворчатый клапан, фильтр для очистки воздуха от пыли, калорифер и глушитель шума. На рис. 2 представлена схема исследуемой системы.

Вентилятор подаёт воздух в вентиляционную сеть, состоящую из трёх ветвей. Производительность приточной установки L = 120000 м3/ч. Раздача воздуха осуществляется через воздухораспределители. Сеть состоит из десяти участков: длины каждого участка показаны на рис. 1, а расходы воздуха показаны на рис. 2.

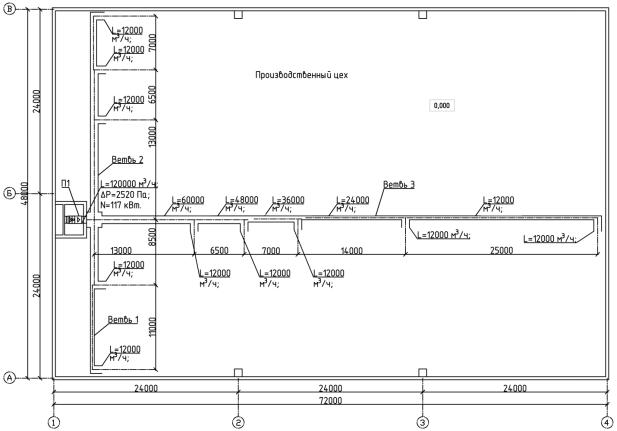

Рис. 1. План воздуховодов вентиляционной сети с одним центральным вентилятором

В данной системе присутствует камера нулевого статического давления, пьезометрическое давление (разряжение) в которой равно потерям давления в воздуховоде-ответвле- нии, имеющем наибольшее сопротивление из всех ответвлений, подключенных к камере. Соответственно, потери давления в любом ответвлении должны быть численно равны относительному пьезометрическому давлению (разряжению) в камере. При расчёте необходимо тщательно увязывать потери давления в отдельных ответвлениях сети, допуская невязку не более ± 5 % [6].

На основании расчётной схемы, представленной на рис. 2, был произведен аэродинамический расчёт приточной системы вентиляции. Так как ветви 1 и 2 более короткие, то для увязки потерь давления между ветвями 1, 2 и 3 следует увеличить потери давления в ветвях 1 и 2, за счёт увеличения скорости движения воздуха, до давления, равного в ветви 3 [7]. По результатам аэродинамического расчёта был подобран радиальный вентилятор с мощностью электродвигателя 117 кВт [8].
