Практическое задание: Характеристика автомобильной дороги улицы Сурикова

Характеристика автомобильной дороги улицы Сурикова

Министерство образования и науки Российской Федерации

Федеральное автономное образовательное учреждение

высшего профессионального образования

«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»

Политехнический институт

Кафедра: «Транспорта»

ОТЧЕТ ПО ПРАКТИЧЕСКОЙ РАБОТЕ

Характеристика автомобильной дороги улицы Сурикова

Преподаватель Нырков Н. М.

Студент ФТ08 Челноков П. А.

Содержание

Введение

. Анализ существующей УДС на участке ул. Сурикова

.1 Характеристика участка УДС ул. Сурикова- ул. Ленина

.2 Характеристика участка УДС ул. Сурикова- пр. Мира

.3 Характеристика участка УДС ул. Сурикова - ул. Карла Маркса

.4 Характеристика участка УДС ул. Сурикова- ул. Дубровинского

.5 Характеристика участка УДС ул. Сурикова- ул. Марковского

. Оценка трассы по коэффициентам безопасности

. Организация канализированного движения

Заключение

Список используемых источников

Введение

В последние годы наибольшее развитие получил автомобильный транспорт, но производство транспортных средств во многих случаях отстает от все возрастающего спроса на перевозки. В настоящее время рост транспортных средств наблюдается во всех странах мира. Это приводит к тому, что в городах с исторически сложившейся планировочной структурой возникает перенасыщение уличной сети, не отвечающей требованиям современного уличного движения.

Проблема движения в современных крупных городах перерастает в важнейшую градостроительную задачу, от правильного решения которой зависит уровень благоустройства наших городов, направление их дальнейшего развития, характер и формы расселения жителей. В часы «пик» интенсивность движения на отдельных магистралях городов достигает предельного значения, и пропускная способность отдельных элементов улично-дорожной сети максимально снижается. С целью повышения пропускной способности в последние годы проводится реконструкция улично-дорожной сети, разработаны и внедрены в производство новых технических средств по изучению движения транспорта и пешеходов, созданы современные автоматизированные системы управления движением.

Организация дорожного движения определяется как самостоятельная отрасль техники, включающая в себя средства и методы регулирования транспортных потоков, средства и методы оптимизации дорожных условий.

Цели ОДД - продуктивность, экономичность, безопасность и комфортабельность движения - достигаются в результате управление системой «транспортные потоки - дорожные условия» (ТП-ДУ), т.е. воздействием на один или несколько элементов системы с целью улучшить функционирования системы в целом.

Регулирование является важнейшим средством выполнение основного принципа ОДД - разделение транспортных потоков во времени, в пространстве и по составу.

При анализе и организации дорожного движения на пересечениях необходимо учитывать ряд факторов: геометрический, экономических, экологических, человеческий и транспортный. Проведя исследования можно организовать канализирование, круговое и одностороннее движения, а также развязки в разных уровнях

1. Анализ существующей УДС на участке ул. Сурикова

Обследования проводилось в осенний период времени на улице Сурикова и пересекающих её улицах: Дубровинского, Карла Маркса, Мира, Ленина, Марковского в периоды наибольшей загрузки пересечений транспортом «часы пик» 1й с 8-10, 2ой с 17-19 часов (кроме субботы, воскресенья и праздничных дней).

В результате обследования был получен следующий анализ ул.Сурикова:

·   схема участка улично-дорожной сети (УДС);

·        геометрические параметры (привязки знаков перекрестков и перегонов к зданиям, протяженность-625,3м ,ширина в среднем 10,2м ,количество полос на перегонах и перекрёстках- по одной полосе в каждом направлении);

·        схемы разъезда транспортных средств (ТС) по направлениям на перекрестке;

·        часовая интенсивность и состав движения по направлениям;

·        наличие технических средств регулирования:

. Дорожная разметка, недостатком которой является истирание и загрязнение. В период, когда проводилось обследование она не просматривается практически на всем протяжении ул.Сурикова, кроме перекрестков Дубровинского - Сурикова и Марковского, где применяется разметка 1.3.

. Дорожные знаки:

.1 и 2.4 устанавливают очередность проезда перекрестков.

Знаки 2.1 и 2.4 расположены на кронштейне, прикрепленного к мачте освещения на расстоянии 0,5 м от края обочины до ближайшего края знака и на высоте 4 м, что соответствует ГОСТу 152290-2004.

Знак 3.1 запрещает въезд всех транспортных средств вдоль улицы Ленина с односторонним движением с противоположной стороны разрешенному направлению движения.

Знак 3.27 Запрещает остановку и стоянку ТС на ул. Дубровинского, Мира, К.Маркса и по ул.Сурикова на перегонах между ул. К.Маркса/Мира, Мира/Ленина.

Знак 6.4 указывает место стоянки ТС, применяется совместно с табличкой 8.6.5 и 8.7 на перекрестке Сурикова- Мира, а также на перегонах в местах парковки ТС.

Знаки 3.1, 3.27, 6.4 установлены на индивидуальных стойках по ГОСту 52290-2004 м на высоте 4 м и на расстоянии 0,5 м от края обочины до ближайшего края знака.

Знак 3.32, запрещающий движение ТС с опасными грузами, знак 4.8.1, указывающий направление движения ТС с опасными грузами, знаки 5.7.1 - 5.7.2, указывающие на выезд на дорогу с односторонним движением, а также знак 5.14 на перекрестке Сурикова - К.Маркса установлены на мачте освещения на расстоянии 0,5 м от края обочины до ближайшего края знака и на высоте 4 м, что соответствует ГОСТу 52290-2004 и не требует переустановки.

В связи с тем, что на всем протяжении ул. Сурикова не обозначен пешеходный переход, требуется установить 5.19.1 и 5.19.2 и на всех перекрестках нанести разметку 1.14.1.

3. Светофоры:

Транспортные светофоры типа 1 имеют 3 сигнала круглой формы, расположенных вертикально.

Расстояние в горизонтальной плоскости от транспортных светофоров до «стоп-линии» на подходе к регулируемому участку 3,0 м т.к установлен сбоку от проезжей части и на высоте 3 м, что удовлетворяет ГОСТу .На перекрестке Сурикова- Ленина-10 светофоров, Сурикова-Мира- 12, Сурикова- К.Маркса- 10, Сурикова-8.

Пешеходные светофоры имеют два вертикально расположенных сигнала круглой формы. Пешеходными светофорами оборудованы только 2 управляемых светофорных перекрестка - это перекресток Сурикова- Ленина и перекресток Сурикова- Карла Маркса. Этого недостаточно, что требует дополнительной установки на всех перекрестках.

. Ограждений нет.

·    режим регулирования светофоров, длительность тактов;

·        пешеходные переходы не обозначены ни знаками, ни разметкой, остановочных пунктов для маршрутных транспортных средств нет;

·        мест для парковок не достаточно.

Таблица 1.1 - Общая интенсивность транспортных потоков

Таблица 1.2 -Длительность фаз регулирования

1.1 Характеристика перекрестка ул. Сурикова - ул. Ленина

Данный перекресток - является регулируемым, двух фазным, четырехсторонним. В первой фазе едут автомобили по улице Сурикова в прямом направлений и налево, а во второй - по улице Ленина в прямом направлении и направо. По ул. Сурикова и Ленина движение транспортных средств осуществляется по трем полосам попутного направления. Главной дорогой является ул. Сурикова, а улица Ленина - второстепенной. Ширина главной дороги 12 м, второстепенная дорога имеет ширину 15 м. Интенсивность по главной дороге 1073 ед/ч, а по второстепенной - 1123 ед/ч.

Существующие знаки:

Знаки 2.1 и 2.4 расположены на кронштейне, прикрепленного к мачте освещения на расстоянии 0,5 м от края обочины до ближайшего края знака и на высоте 4 м, что соответствует ГОСТу 152290-2004.

Знак 3.1 запрещает въезд всех транспортных средств вдоль улицы Ленина с односторонним движением с противоположной стороны разрешенному направлению движения .

Знаки 5.7.1- 5.7.2, указывающие на выезд на дорогу с односторонним движением установлены на мачте освещения на расстоянии 0,5 м от края обочины до ближайшего края знака и на высоте 4 м, что соответствует ГОСТу 152290-2004.

Существующие светофоры:

Расстояние в горизонтальной плоскости от транспортных светофоров до «стоп-линии» на подходе к регулируемому участку 3,0 м т.к установлен сбоку от проезжей части и на высоте 3 м, что удовлетворяет ГОСТу.

На перекрестке 9 светофоров типа Т.1 и 2 светофора типа П.1.

Ограждений нет, дорожная разметка не просматривается.

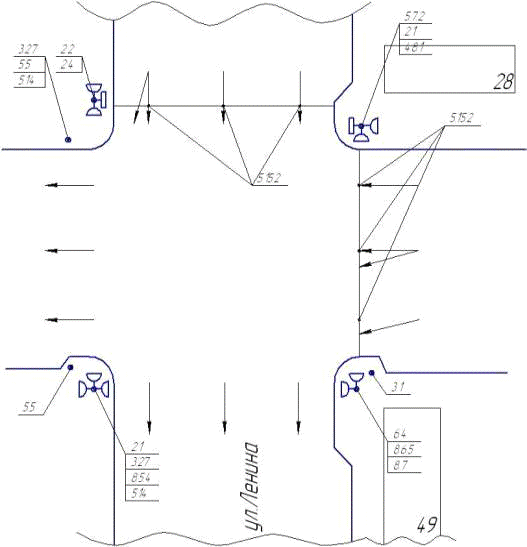

Рисунок 1.1 - Существующая схема перекрестка ул. Сурикова - ул. Ленина

Рисунок 1.2 Существующая структура цикла регулирования перекрестка ул. Сурикова- ул. Ленина

1.2 Характеристика перекрестка ул. Сурикова - пр. Мира

Данный перекресток - является регулируемым, двух фазным, четырехсторонним. В первой фазе едут автомобили улицы Сурикова во всех направлениях, а во второй - проспекта Мира. Главной дорогой является проспект Мира, а улица Сурикова - второстепенной. Ширина главной дороги 12,1 м, полос движения - 4. Второстепенная дорога имеет ширину 9,18 м, двустороннее движение в 2 полосы. Интенсивность по главной дороге 1321 ед/ч, а по второстепенной - 1156 ед/ч.

Знаки 2.1 и 2.4 расположены на кронштейне, прикрепленного к мачте освещения на расстоянии 0,5 м от края обочины до ближайшего края знака и на высоте 4 м, что соответствует ГОСТу 152290-2004.

Знак 6.4 указывает место стоянки ТС, применяется совместно с табличкой 8.6.1 и знаком 8.7 на перекрестке Сурикова- Мира, а также на перегонах в местах парковки ТС, только без совместного применения со знаком 8.7.

Существующие светофоры:

Расстояние в горизонтальной плоскости от транспортных светофоров до «стоп-линии» на подходе к регулируемому участку 3,0 м т.к установлен сбоку от проезжей части и на высоте 3 м, что удовлетворяет ГОСТу.

На перекрестке 12 светофоров типа Т.1, пешеходных светофоров нет.

Ограждений нет, дорожная разметка 3.1 на пр.Мира разделяет транспортные потоки противоположных направлений (двойная сплошная).

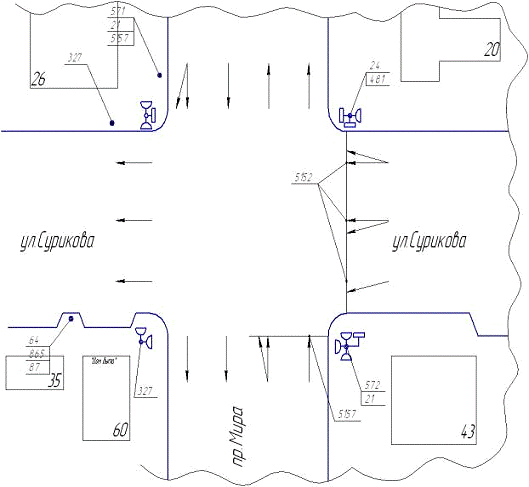

Рисунок 1.3 - Существующая схема перекрестка ул. Сурикова - пр. Мира.

Рисунок 1.4 - Существующая структура цикла регулирования перекрестка ул. Сурикова - пр. Мира.

1.3    Характеристика перекрестка ул. Сурикова - ул. Карла Маркса

Данный перекресток является регулируемым, четырехсторонним. Главной дорогой является улица Карла Маркса, а улица Сурикова - второстепенной. Ширина главной дороги 15 м, полос движения - 3. Второстепенная дорога имеет ширину 9,0 м, полос движения- 2. Интенсивность по главной дороге 1256 ед/ч, а по второстепенной - 1123 ед/ч.

Существующие знаки:

Знаки 2.1 и 2.4 расположены на кронштейне, прикрепленного к мачте освещения на расстоянии 0,5 м от края обочины до ближайшего края знака и на высоте 4 м, что соответствует ГОСТу 152290-2004.3.27 - «Остановка запрещена»;

Знаки 5.14 и 5.7.1- 5.7.2 установлены на мачте освещения на расстоянии 0,5 м от края обочины до ближайшего края знака и на высоте 4 м, что соответствует ГОСТу 152290-2004.

Знак 3.27 запрещает остановку и стоянку ТС на перекрестке Сурикова - К.Маркса. Установлен совместно с табличкой 8.5.4, устанавливающей время действия знака, установлен на индивидуальных стойках по ГОСту 52290-2004 м на высоте 4 м и на расстоянии 0,5 м от края обочины до ближайшего края знака

Существующие светофоры:

Расстояние в горизонтальной плоскости от транспортных светофоров до «стоп-линии» на подходе к регулируемому участку 3,0 м т.к установлен сбоку от проезжей части и на высоте 3 м, что удовлетворяет ГОСТу.

На перекрестке 10 светофоров типа Т.1 и 2 светофора типа П.1.

Ограждений нет, дорожная разметка не просматривается.

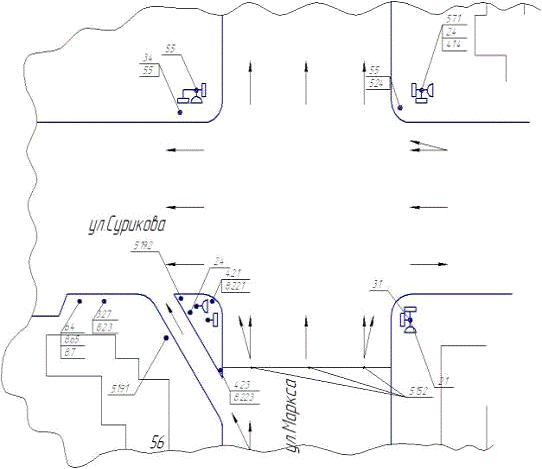

Рисунок 1.5 - Существующая схема перекрестка ул. Сурикова - ул. Карла Маркса

Рисунок 1.6 - Существующая структура цикла регулирования перекрестка ул. Сурикова - ул. Карла Маркса

1.4 Характеристика перекрестка ул. Сурикова - ул. Дубровинского

Данный перекресток - является регулируемым, двух фазным, четырехсторонним. В первой фазе едут автомобили улицы Сурикова во всех направлениях, а во второй - ул. Дубровинского. Главной дорогой является ул. Сурикова, а улица Дубровинского - второстепенной. Ширина главной дороги 12,65 м, полос движения - 2. Второстепенная дорога имеет ширину 7,5 м, двухстороннее движение в 2 полосы. Интенсивность по главной дороге 768 ед/ч, а по второстепенной - 762 ед/ч.

Существующие знаки:

Знаки 2.1 и 2.4 расположены на кронштейне, прикрепленного к мачте освещения на расстоянии 0,5 м от края обочины до ближайшего края знака и на высоте 4 м, что соответствует ГОСТу 152290-2004.
