Дипломная (вкр): Инновационный проект совершенствования технологии теплоизоляции панелей покрытия блок-контейнеров

Затраты на оплату труда (С_lp) составляют 152 120 тыс. руб./год (14%). Данная группа включает любые начисления работникам в натуральной и денежной форме. В среднем заработная плата работников на АО «СКДМ» составляет около 27 315,9 руб. при числе работников в 170 человек.

Амортизационные отчисления (С_dc) на предприятии составляют 33 325 тыс. руб./год (4,2%). Под амортизацией понимается денежный эквивалент износа основных средств. Низкая доля амортизации говорит об износе основных средств рассматриваемого предприятия. Максимальная стоимость амортизируемого оборудования на предприятии составляет 1 204 524 руб.

Прочие затраты (С_ac) в структуре составляют высокую долю 234 383 тыс. руб./год (29,8%). В эту группу входят амортизационные отчисления от нематериальных активов, т.е. результаты интеллектуальной деятельности; командировочные; налоговые отчисления, в том числе социальное медицинское страхование; социальные отчисления в пенсионный фонд (22%) от оплаты труда; налог на доход физических лиц (13%) от оплаты труда; земельный налог; налог на операционную прибыль (20% от налогооблагаемой базы); налог на имущество и т.д. [15]

2.4 Параметры и интегрированный комплекс критериев операционного цикла на АО «СКДМ»

В процессе работы проведен анализ параметров и критериев операционного цикла АО «СКДМ» и технологического аналога, АО «Заводоуковский машиностроительный завод», схожий по объему производства и номенклатуре выпускаемой продукции с помощью интегрированного комплекса критериев. Численные значения параметров и критериев представлены в таблице 2.1.

Таблица 2.1 - Значения параметров и критериев двух предприятий за 2015 год

Определяющим является критерий конверсии, который на АО «СКДМ» он составляет 0,4. Одной из главных целей разработки и освоения инновационного проекта и является критерий конверсии операционного цикла.

Операционный цикл предприятий имеет характерные признаки типа b, представленного на рисунке 1.1, поскольку λ >1, ς <1, M <1, ρ >1.

Графическая интерпретация операционных циклов предприятий АО «СКДМ» и АО «Заводоуковский машиностроительный завод» представлена на рисунке 2.5.

Рисунок 2.5 - Графическая интерпретация операционных циклов АО «СКДМ» и АО «Заводоуковский машиностроительный завод»

Операционный цикл АО «СКДМ» от аналога отличается и имеет самые низкие значения анализируемых критериев.

2.5 Технология теплоизоляции панелей покрытия блок - контейнеров на АО «СКДМ»

Так как продукция поставляется не только по территории всей страны и в страны ближнего зарубежья, но и в районы Крайнего Севера, как видно из рисунка 2.2, то очень важно обеспечить продукцию высокими теплоизоляционными свойствами, например, теплопроводностью, показывающей, какое количество тепла может пройти через изолирующий материал. На основе этого мною была изучена и проанализирована технология теплоизоляции панели покрытия блок-контейнера на АО «СКДМ».

Существующая технология теплоизоляции панели покрытия блок-контейнера предусматривает использование нескольких слоёв теплоизоляционных материалов, представленных в таблице 2.2.

Таблица 2.2 - Этапы теплоизоляции панели покрытия

Толщина слоя при существующей укладке теплоизоляционных материалов блок-контейнера путём суммирования отдельных элементов составляет 141 мм.

Применяемая технология теплоизоляции не предусматривает дифференциацию продукции блок-контейнеров по потребительским свойствам, приводящим к конкурентоспособности продукции на рынке; не учитывается география поставок продукции; технология является материалоёмкой, т.е. имеет относительно высокие затраты на материалы. Так же существующая технология не позволяет вести управленческий учёт (стимулятор инновационной деятельности), т.к. сложна с точки зрения метрологического обеспечения (процессы изменения в процессе технологических процессов), а именно, не безопасна при монтаже и подвергается усадке.

Слои теплоизоляционных материалов при существующей технологии теплоизоляции панели покрытия представлены на рисунке 2.6.

Диаграмма структуры прямых технологических затрат по производству панели покрытия блок-контейнера представлена на рисунке 2.7.

Сравнение структур прямых производственных затрат до и после совершенствования технологии теплоизоляции блок-контейнера представлено в третьей главе выпускной квалификационной работы.

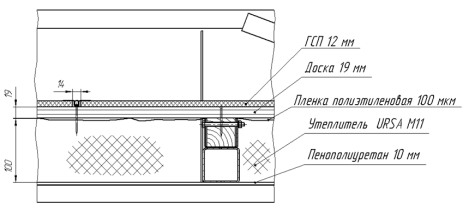

Рисунок 2.6 - Слои теплоизоляционных материалов

Рисунок 2.7 - Прямые производственные затраты до совершенствования технологии

3. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ ИННОВАЦИИ НА ОСНОВЕ ЗАМЕНЫ УТЕЛИТЕЛЯ В УСЛОВИЯХ АО «СКДМ»

.1 Анализ рынка теплоизоляционных материалов и их потребителей

В качестве технологической инновации предложено изменение технологии теплоизоляции панелей покрытия блок-контейнеров в условиях АО «СКДМ».

Теплоизоляция - обеспечение максимально комфортной среды в сооружениях, проникновение излишнего тепла снаружи и снижение теплопотерь внутри помещения. Теплоизоляция невозможна без применения специфических теплоизоляционных материалов. [7]

Теплоизоляционными материалами (ТИМ) признаются строительные материалы и изделия, обладающие низкой теплопроводностью и плотностью, которые используются для тепловой защиты зданий и сооружений. [5]

В настоящее время рынок строительных материалов представляет обширный спектр теплоизоляционных материалов, которые отличаются между собой по различным параметрам, характеристикам, видам и свойствам теплозащиты.

Основные виды параметров, по которым характеризуются теплоизоляционные материалы, представлены на рисунке 3.1.

В основном, рынок теплоизоляционных материалов состоит из покупателей (потребителей). А покупатели, в свою очередь, отличаются друг от друга по различным параметрам, по критериям спроса на продукцию, географии поставки. Исходя из этого, рынок можно классифицировать по видам теплоизоляционных материалов, схема представлена на рисунке 3.2.

Всех потребителей теплоизоляционных материалов условно можно разделить на 2 группы, рисунок 3.3.

Первая группа состоит из строительных компаний, которая занимается возведением городских зданий, инвестиционных компаний, вкладывающих инвестиции в строительство, занимающиеся контролем строительства и реализацией построенного объекта. [2]

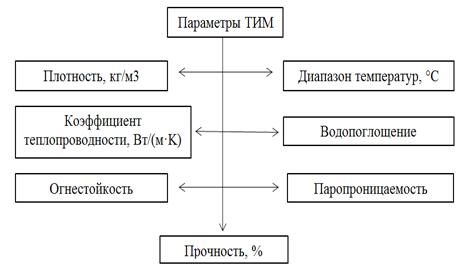

Рисунок 3.1 - Основные параметры теплоизоляционных материалов

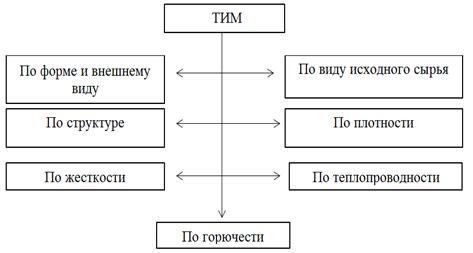

Рисунок 3.2 - Классификация рынка по видам ТИМ

Главное различие между ними в том, что строительные компании в основном являются и заказчиками и исполнителями утепления в одном лице, а инвестиционные компании всегда заказывают выполнение работ другим организациям. Частные лица являются как заказчиками так и потребителями теплоизоляционных материалов.

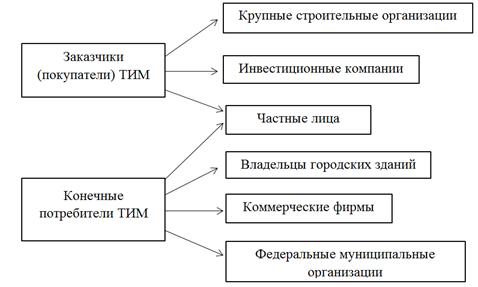

Рисунок 3.3 - Классификация рынка ТИМ по потребителям

Вторая группа включает владельцев городских зданий, коммерческие фирмы, а так же федеральные и муниципальные организации, которые используют теплоизоляционные материалы для утепления стен, оснований, перекрытий, покрытий, перегородок и т.д.

Согласно ГОСТ 16381 - 77, теплоизоляционные материалы классифицируют:

–       по форме и внешнему виду;

–       по структуре;

–       по виду исходного сырья;

–       по плотности;

–       по жесткости;

–       по теплопроводности;

–       по возгораемости.

Анализируя рынок, в основном материал рассматривался по стоимости, критерию теплопроводности и толщины слоя материала. Мною был рассмотрен широкий спектр утеплителей, таких как минеральная вата, стекловата, пенополистирол, минераловатные плиты, полиизоцианурат, пеностекольный щебень, вспененный полиэтилен и др. [13] В качестве перспективного решения для повышения теплового барьера предлагается сверхтонкая теплоизоляция Корунд Антикор, коэффициенты теплопроводности различных теплоизоляционных материалов представлены на рисунке 3.4.

Рисунок 3.4 - Гистограмма коэффициентов теплопроводности утеплителей

Из рисунка видно, что Корунд имеет самую низкую теплопроводность, по сравнению с остальными материалами, и составляет 0,0025 Вт/(м·°С).

При совершенствовании технологии теплоизоляции производственно-технологической системы габариты панели покрытия значительно уменьшаются примерно на шесть сантиметров, за счёт уменьшения толщины слоя минеральноватного утеплителя URSA M11 в два раза и замены теплоизолирующего утеплителя пенополиуретан (рисунок 3.5). Это позволяет увеличить требуемые потребительские свойства продукции и конкурентоспособность предприятия в целом.

Рисунок 3.5 - Схема уменьшения толщины слоя утепления

3.2 Экономическая составляющая предлагаемого решения

Экономическая составляющая предлагаемого решения обеспечивается на основе снижения материальных затрат на обеспечение требуемых потребительских свойств по параметрам теплоизоляции. Расчёты для необходимого материала сведены в таблицу 3.1.

Таблица 3.1 - Расчёт необходимого материала

При существующем варианте материальные затраты для панели покрытия (3×12)м² при программе выпуска 900 блок-контейнеров в год составляют 35 169 тыс./руб.

При предлагаемом варианте 22 179 тыс./руб., что на 12 990 тыс./руб. ниже существующего варианта.

В таблице 3.2 представлены прямые производственные затраты при существующем и предлагаемом варианте. Анализируя данные, можно сделать вывод, что при замене утеплителя затраты на материалы снижаются на 3,3%, за счёт снижения затрат на сырьё, а именно утеплителя URSA M11 (для предлагаемого варианта понадобится в два раза меньше), замена пенополиуретана на утеплитель Корунд Антикор так же отражается в структуре прямых производственных затрат. Затраты на оплату труда увеличиваются на 1,7% за счёт увеличения стоимости услуг для нанесения сверхтонкого теплоизолятора безвоздушным краскораспылителем Graco ST Max 395, который требует специальной подготовки рабочего перед началом утепления конструкции. Приобретая специальное оборудование для нанесения утеплителя, за счёт средств накопленного амортизационного фонда предприятия, начисляется амортизация (линейным методом) и составляет 0,2% от структуры прямых производственных затрат. Прочие затраты увеличиваются на 1,3% на основе увеличения затрат на оплату труда, и, соответственно, налоговых отчислений.

Таблица 3.2 - Сравнение структур прямых производственных затрат до и после совершенствования технологии

Изменение параметров операционного цикла после совершенствования производственно-технологической системы по замене утеплителя представлено в таблице 3.3.

Таблица 3.3 - Значения параметров теплоизоляции до и после замены утеплителя, тыс. руб./год
