V2.0C318
ГЛАВА 1 Общие сведения
Пульсоксиметр предназначен для проведения замера частоты пульса (PR) и уровня кислорода (SpO2%). Пульсоксиметр разработан
для проведения измерений, с возможностью хранения информации, её просмотра, системой звуковых и визуальных сигналов, |
|||
вибросигналом и возможностью передачи данных (по специальному заказу). |
. |
||
|
|
|
biz |
Примечание: Иллюстрации, приведенные в данной инструкции по эксплуатации, могут незначительно отличаться от |
|||
внешнего вида конкретного изделия. |
pulsoksimetr |
|
|
|
|
||

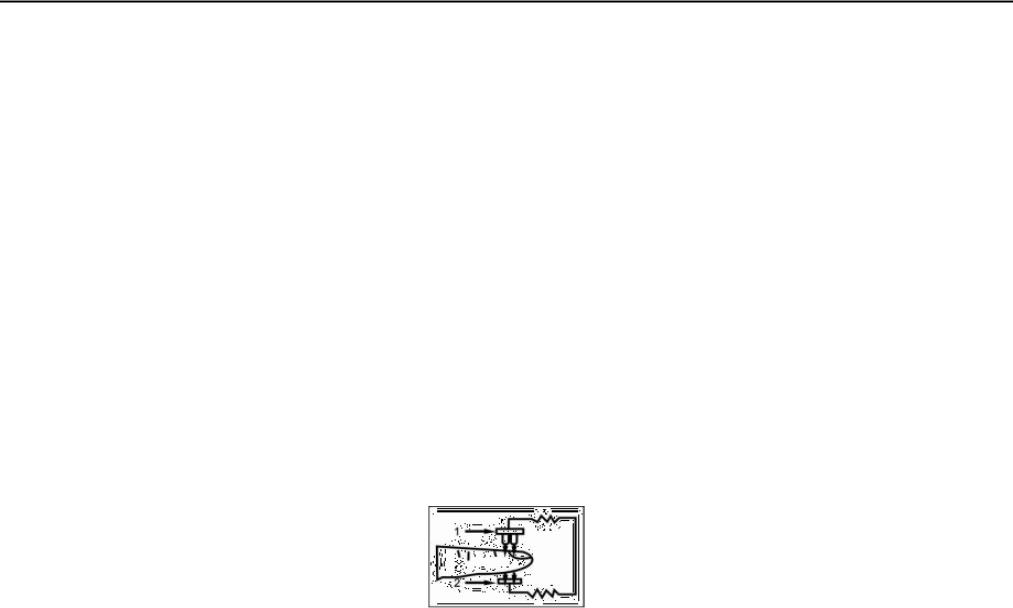

Пульсоксиметр работает по следующему принципу:
Опытная формула обработки данных устанавливается используя Закон Ламберта-Бира касательно характеристик спектральной
абсорбции редуктивного гемоглобина (HbR) и оксигемоглобина (HbO2) в красном свите и ближнем инфракрасном световом
диапазоне. Фотоэлектрическая технология контроля оксигемоглобина адоптирована согласно мощности технологии сканирования и записи пульса таким образом, что два луча света различной длины волны (60 нм для луча красного света и 940 нм для ближнего ИК
диапазона) могут быть сфокусированы на кончике ногтя человека через воспринимающий датчик, встроенный в клипсу, надеваемую
на палец. Измеренный сигнал поступает на фоточувствительный элемент, информация с которого передается на две группы
светодиодов посредством процессов в электрическом контуре и микропроцессоре.
1. Красный и инфракрасный светодиоды
2. Красный и инфракрасный светодиоды. www
Пальчиковый пульсоксиметр |
V2.0C318 |
1.2 Характеристики изделия
• |
Компактное и легкое изделие |
pulsoksimetr |
|
• |
Четыре режима отображения |
|
.biz |
• |
Низкое энергопотребление |
|
|
• |
Индикатор низкого заряда |
|
|
• |
Аккумуляторная литий-ионная батарея |
|
|
• |
Визуальная, аудиальная и вибрационная системы оповещения |
|
|
• |
Автоматическое выключение через 8 секунд после снятия с пальца. |
|
|
1.3 Целевое использование |
|
|
|
|
Пульсоксиметр, надеваемый на палец предназначен для выборочной |
проверки и контроля функционального насыщения |
|
артериальной крови кислородом (SpO2) и измерения частоты пульса у взрослых и пациентов педиатрии в больницах, учреждениях больничного типа, в транспорте и передвижных средствах, а также при уходе в домашних условиях. Пульсоксиметр не предназначен
для продолжительного контроля, несмотря на то, что он оборудован системой сигнализации.
Для пульсоксиметра не требуется проводить периодическую калибровку или специальное техническое обслуживание, помимо
замены батарейки. |
. |
|
|
|
|
|
www |
7 |
|
|
Пальчиковый пульсоксиметр |
V2.0C318 |
1.4 |

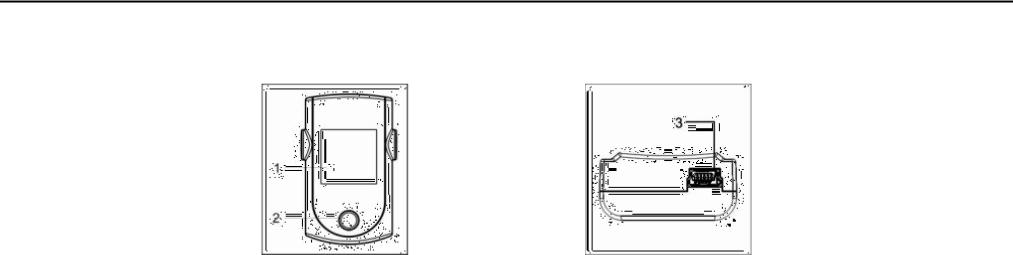

Внешний вид |
|
biz |
|
|
||
|
|
. |
|
|
pulsoksimetr |
|
|
|
Рис. 2. |
Рис. 3. |
|
Описание:
1: Дисплейный экран: OLED дисплей.
2: Переключатель питания и функциональная кнопка
Короткое нажатие: нажмите и задержите кнопку нажатой в течение 0,5 сек для включения или перемены выбранного пункта.
Длинное нажатие: нажмите и задержите кнопку нажатой в течение 1,5 сек, чтобы подтвердить ваш выбор и войти в подменю.
3: Порт кабеля USB: Используется для подключения. USB кабеля к пульсоксиметру. www
ЗАМЕЧАНИЕ: При отсутствии действий в течение более 8 секунд, пульсоксиометр вернется к экрану измерений.
8
Пальчиковый пульсоксиметр |
|
|
|
|
V2.0C318 |
||
|
|
функции |
|
|
|
.biz |
|
1.5 Описание символов |
|
|
|
|
|
||
|
Символ |
Описание |
Символ |
Описание |
|
|
|
|
|
|
pulsoksimetr |
|
|||
|
|
Кнопка электропитания или |
|
Иконка установки системы |
|
||
|
|
Иконка установки |
|
Иконка возврата |
|
||
|
|
управления данными |
|
|
|
|
|
|
|
Иконка настройки/ включения |
|
Индикатор заряда батареи |
|
||
|
|
системы оповещения |
|
|
|
|
|
|
|
Иконка установки |
|
Индикатор низкого заряда |
|
||
|
|
идентификационного номера |
|
батареи |
|
|
|
|
|
Иконка установки даты и |
|
Индикатор выкл звукового |
|
||
|
|
времени |
|
|
сигнала оповещения |
|
|
|
|
Утверждено ЕЭС |
|
Индикатор выкл сигнала |
|
||
|
|
|
|
|
оповещения |
|
|
|
|
Нет накладываемой части |
|
Устойчив к проникновению |
|
||
|
|
оборудования |
|
жидкости |
|
|
|
|
|
Накладываемое |
|
См. инструкцию по |
|
||
|
|
оборудование типа BF |
|
эксплуатации |
|
||
|
|
Дата изготовления |
|
Изготовитель |
|
||
|
|
|
|
|
|
|
|
. |
|
|
|
|
|||
|
www |
|
9 |
|
|
|
|
|
|
|
|
|
|
|
|
Пальчиковый пульсоксиметр |
V2.0C318 |
ГЛАВА 2. Установка даты, времени и идентификационного номера biz
Перед первым использованием пульсоксиметра всегда следует установить идентификационный. номер, дату и время.
Идентификационный номер следует устанавливать для каждого пациента. Перед использованием прибора убедитесь, что дата и время установлены правильно. При необходимости перезапустите прибор. Идентификационный номер, время и дата являются важными показателями при выполнении измерения.
2.1 Установка идентификационного номера

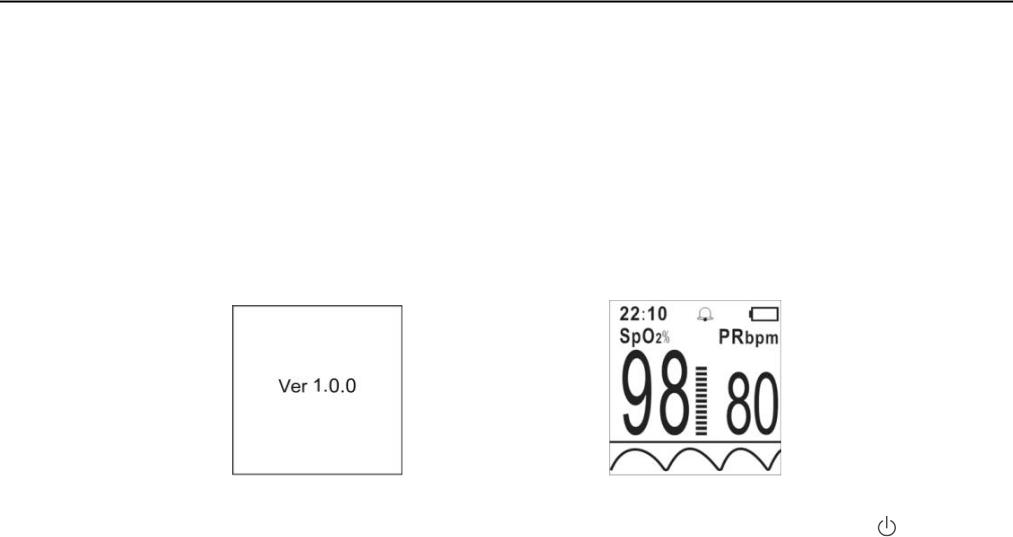

Включите пульсоксиметр. После включения стартовый экран будет выглядеть следующим образом:
|
Рис 4 |
Рис. 5 |
|
. |
|
|
|
pulsoksimetr |
После стартовой самодиагностики возникнет основное меню, как это показано на Рис. 5. Нажав и задержав кнопку можно войти в |
||
главное меню. |
www |
|
|
|
|
Переход к иконке настройки идентификационного номера (Рис. 7) выполняется коротким нажатием кнопки
. Для перехода к экрану
настройки идентификационного номера следует нажать и задержать кнопку
, как это показано на Рис. 8.
