Материал: instr_CHOICEMMED_MD300C318

Пальчиковый пульсоксиметр

V2.0C318

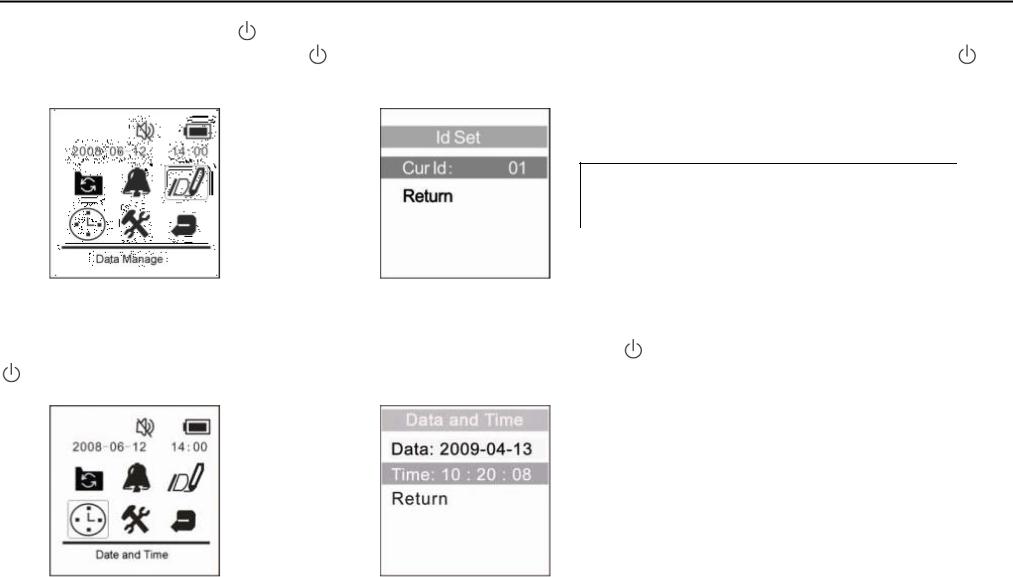

Длительным нажатием кнопки

biz

устанавливается идентификационный номер в диапазоне от 01 до 99 (см. Рис. 7). После окончания

установки нажмите и отпустите кнопку , чтобы выбрать опцию «Вернуться» (“Return”),

и нажмите и задержите кнопку

для

возврата к предыдущему меню.

.

pulsoksimetr

Управление данными

Data manage

Id S t

Установка ид. номера

Cur Id

Текущий ид. номер

Return

Вернуться

Рис. 7

Рис. 8

2.2 Установка даты и времени

Для выбора иконки Даты и Времени в главном меню нажмите и отпустите кнопку

(см. Рис. 9). Затем нажмите и задержите кнопку

для перехода на экран настройки даты и времени (см. Рис. 10).

.

Date and Time

Дата и Время

Data

Дата

www

Time

Время

Return

Вернуться

Рис. 9

Рис. 10

11

Пальчиковый пульсоксиметр

V2.0C318

Режим отображения информации:

pulsoksimetr

Дата: Год – Месяц - Число

.biz

Время: Часы: Минуты: Секунды

Диапазон настройки:

Год: 2008 2028

Месяц: 1 12

Число: 1 31

Часы: 0 23 Минуты: 0 59 Секунды: 0 59

.

www

12

Пальчиковый пульсоксиметр

V2.0C318

После выполнения установки идентификационного номера, даты и времени вернитесь в главное меню, нажмите и отпустите кнопку

Внимание: Во время измерения руку с пульсоксиметром.pulsoksimetrследует держать спокойно и не шевелить ею.

, чтобы выбрать опцию «Вернуться» (“Return”). Затем нажмите и задержите кнопку

. Таким.образомbizвы подтвердите выбор

вернуться к экрану измерений.

Откройте клипсу и вставьте палец в пульсоксиметр, как это показано на Рис. 11. Отпустите клипсу.

Предостережение: При надевании пульсометра на палец, он должен быть расположен ногтевой пластиной кверху.

Рис. 11

Рис. 12

На Рис. 12 показаны пальцы, наиболее подходящие для проведения измерения.

www

13

Пальчиковый пульсоксиметр

V2.0C318

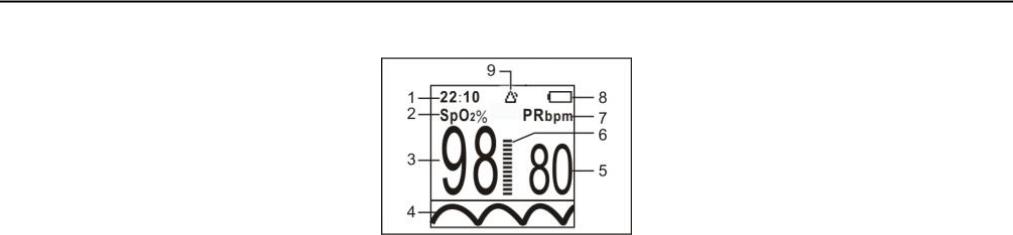

Экран измерения выглядит так, как это показано на Рис. 13:

biz

.

pulsoksimetr

Рис. 13

Пояснения к Рис. 13:

1

– Экран времени: Текущее время 22:10.

2

– SpO2% область экрана.

3

– Измеренное значение SpO2%.

4

– Плетизмограф SpO2%.

5

– Измеренная частота пульса.

6

– Индикатор амплитуды пульса.

7

– Единицы измерения частоты пульса.

.

8

– Индикатор заряда батареи: При низком уровне заряда батареи иконка станет пустой и красного цвета.

9

– Область отображения состояния сигнализации: Текущее состояние сигнализации – сигнализация включена.

www

14

Пальчиковый пульсоксиметр

V2.0C318

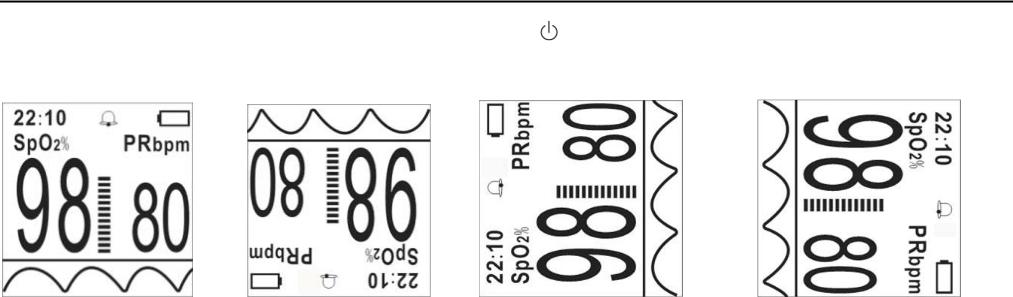

Во время проведения измерения каждое короткое нажатие кнопки

biz

будет переводить вас в следующий режим

отображения экрана. Всего существует 4 приведенных ниже режима отображения экрана:

.

Рис. 14

Рис. 15

pulsoksimetr

Рис. 17

Рис. 16

.

www

15
