У DC-триггера прозрачный режим отсутствует, обновление хранимых данных происходит обычно путем считывания со входа D по фронту синхросигнала С (существуют и триггеры, тактируемые срезом С).

Триггеры типа JK 1 отличаются наличием четырех режимов: хранение, запись 0, запись 1, Т-режим. Практически все выпускаемые JK-триггеры обновляют хранимую информацию путем считывания со входов J и K по срезу синхросигнала С.

1 От Jerk – втолкнуть – и Kill – убить, забраковать.

12

Рассмотрим, например, схему на JK-триггерах (рис. 1.3), предназначенную для получения системы импульсов, приведенной на рис. 1.1, б. Если здесь не вводить корректирующий элемент DD3, а подключить K-вход DD1 к выходу В триггера DD2, то такой КК после включения питания начнет выдавать:

fти

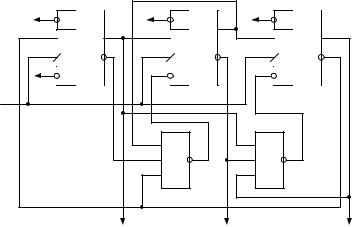

Рис. 1.3

Таким образом, КК без коррекции делит fти либо на 6, либо на 2 – случайно, в зависимости от начальной установки. Работа

13

по второму варианту не дает трехфазной системы импульсов, поэтому обычно рекомендуется в начале работы обнулять триггеры по R-входу. Однако, если в дальнейшем (например, под действием помехи) КК попадет в ложное состояние, то его нормальное функционирование не восстановится. В схеме же, приведенной на рис. 1.3, любое из ложных состояний за один или два такта переходит в одно из заданных. Поскольку ложная последовательность 010-101 состоит из шести знаков, существует 6 вариантов схемы автоматического перехода в штатное состояние.

При использовании RSили JK-триггеров удобнее всего управлять только одним входом любого из них, запрещая в нужный момент прохождение на него импульса и таким образом задерживая этот триггер в прежнем состоянии. В результате за два такта возможно получение любого состояния, входящего в правильную последовательность, из состояний

010 или 101.

Например, на переходе с третьего триггера на первый возможно получить при J1 = 0 в состоянии 010 переход в 001, при К1 = 0 в состоянии 101 – переход в 110. Для реализации заданного перехода следует записать состояние выбранного входа при всех восьми возможных состояниях выходов и исправить единицу на ноль в одном из состояний, входящих в неправильную последовательность. Затем записывается формула связи, подлежащей коррекции, в полной дизъюнктивной форме и проводится ее упрощение. В формулу связи в качестве членов дизъюнкции входят конъюнкции состояний выходов триггеров, соответствующих единичному состоянию выбранного входа. При единичном состоянии выхода он записывается в прямой, а при нулевом – в инверсной форме.

Нетрудно проверить, что в любом состоянии правильной последовательности дополнительная логическая связь не влия-

ет на работу схемы: J1 Q3 . Кроме описанных способов исключения неправильной последовательности возможны и дру-
