команд и логики управления ЭВМ, преобразуется в микропрограмму выполнения команды.

Регистр управления потреблением (PCON) позволяет останавливать работу микроконтроллера для уменьшения потребления электроэнергии и уменьшения уровня помех от микроконтроллера. Еще большего уменьшения потребления электроэнергии и уменьшения помех можно добиться, остановив задающий генератор микроконтроллера. Этого можно достичь при помощи переключения бит регистра управления потреблением PCON. Для варианта изготовления по технологии n-МОП (серия 1816 или иностранных микросхем, в

названии которых в середине отсутствует буква 'c') регистр управления потреблением PCON содержит только один бит, управляющий скоростью передачи последовательного порта SMOD, а биты управления потреблением электроэнергией отсутствуют.

Арифметико-логическое устройство (ALU) представляет собой параллельное восьмиразрядное устройство, обеспечивающее выполнение арифметических и логических операций. АЛУ состоит из:

регистров аккумулятора, регистров временного хранения TMP1 и

TMP2,

ПЗУ констант,

сумматора,

дополнительного регистра (регистра В),

аккумулятора (ACC),

регистра состояния программ (PSW).

Регистр аккумулятор и регистры временного хранения - восьмиразрядные регистры, предназначенные для приема и хранения операндов на время выполнения операций над ними. Эти регистры программно не доступны.

ПЗУ констант обеспечивает выработку корректирующего кода при двоично-десятичном представлении данных, кода маски при битовых операциях и кода констант.

7

Параллельный восьмиразрядный сумматор представляет собой схему комбинационного типа с последовательным переносом, предназначенную для выполнения арифметических операций сложения, вычитания и логических операций сложения, умножения, неравнозначности и тождественности.

Регистр B - восьмиразрядный регистр, используемый во время операций умножения и деления. Для других инструкций он может рассматриваться как дополнительный сверхоперативный регистр.

Аккумулятор - восьмиразрядный регистр, предназначенный для приема и хранения результата, полученного при выполнении арифметико-логических операций или операций сдвига

Блок последовательного интерфейса и прерываний (ПИП) предназначен для организации ввода - вывода последовательных потоков информации и организации системы прерывания программ. В состав блока входят:

1.буфер ПИП;

2.логика управления;

3.регистр управления;

4.буфер передатчика;

5.буфер приемника;

6.приемопередатчик последовательного порта;

7.регистр приоритетов прерываний;

8.регистр разрешения прерываний;

9.логика обработки флагов прерываний и схема выработки вектора.

Счетчик команд (Program Counter) предназначен для формирования текущего 16-разрядного адреса внутренней памяти программ и 8/16-разрядного адреса внешней памяти программ. В состав счетчика команд входят 16-

разрядные буфер РС, регистр РС и схема инкремента (увеличения содержимого на 1).

Память данных (RAM) предназначена для временного хранения информации, используемой в процессе выполнения программы.

8

Порты P0, P1, P2, P3 являются квазидвунаправленными портами ввода -

вывода и предназначены для обеспечения обмена информацией ОЭВМ с внешними устройствами, образуя 32 линии вводавывода.

Регистр состояния программы (PSW) предназначен для хранения информации о состоянии АЛУ при выполнении программы.

Память программ (EPROM) предназначена для хранения программ и представляет собой постоянное запоминающее устройство (ПЗУ). В разных микросхемах применяются масочные ПЗУ, стираемые ультрафиолетовым излучением или FLASH ПЗУ.

Регистр указателя данных (DPTR) предназначен для хранения 16-

разрядного адреса внешней памяти данных или памяти программ.

Указатель стека (SP) представляет собой восьмиразрядный регистр,

предназначенный для организации особой области памяти данных (стека), в

которой можно временно сохранить любую ячейку памяти.

9

Память процессоров семейства MCS-51

Микроконтроллеры семейства MCS-51 построены по Гарвардской архитектуре. Это означает, что память данных и память программ в этих микросхемах разделены и имеют отдельное адресное пространство. В этих микроконтроллерах имеется пять адресных пространств: память программ, внешняя память данных три для внутренней памяти. Такое построение памяти позволяет удвоить доступное адресное пространство. Кроме того такое построение памяти позволяет в ряде случаев увеличить быстродействие микросхем.

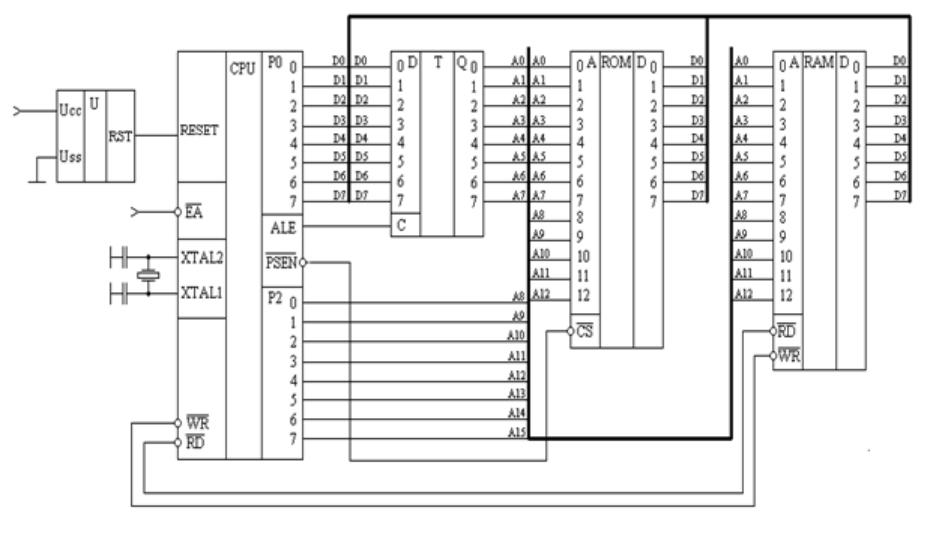

Схема подключения внешних микросхем памяти к микроконтроллерам семейства MCS-51 показана на рисунке 2. Регистр адреса D3 на этой схеме предназначен для запоминания младших 8-ми бит адреса, передаваемых через шину данных/памяти, совмещенную с портом P0. Старшие восемь бит адреса передаются через шину адреса, совмещенную с портом P2. Во время передачи адреса через порт P0, микроконтроллер вырабатывает синхроимпульс на ножке

ALE. Именно этот импульс позволяет запомнить младший байт адреса в регистре D3.

Для обращения к памяти данных и к памяти программ используются одни и те же шина адреса и шина данных, но разные управляющие сигналы. Для чтения памяти программ вырабатывается сигнал PSEN, а для чтения памяти данных вырабатывается сигнал RD. Для записи информации в память данных вырабатывается сигнал WR. То есть память программ доступна только для чтения, а память данных доступна и для чтения и для записи любой информации, записанной в двоичном коде.

Память программ предназначена для хранения программ и имеет отдельное от памяти данных адресное пространство объемом 64 Кбайт, причем для некоторых микросхем (например КР1816ВЕ51, КМ1819ВЕ751,

КР1830ВЕ51) для хранения программ на кристалле микроконтроллера расположено ПЗУ. Это ПЗУ отображается в область млаших адресов памяти

10

11

Рисунок 2 - . Схема подключения схем внешней памяти к

микроконтроллерам семейства MCS-51
