Материал: Контрольная работа по ТоЭ №1

Метод эквивалентного генератора (МЭГ).

1.Из исходной схемы удаляем первую ветвь, а все источники тока заменяем на источники ЭДС.

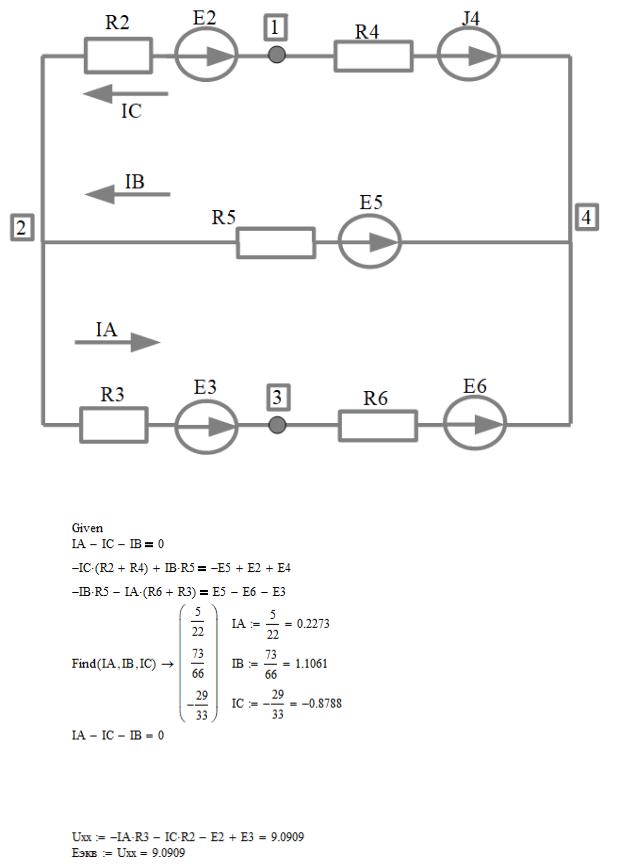

2. Находим токи в оставшейся схеме.

3. Определяем напряжение хх на зажимах отомкнутой цепи.

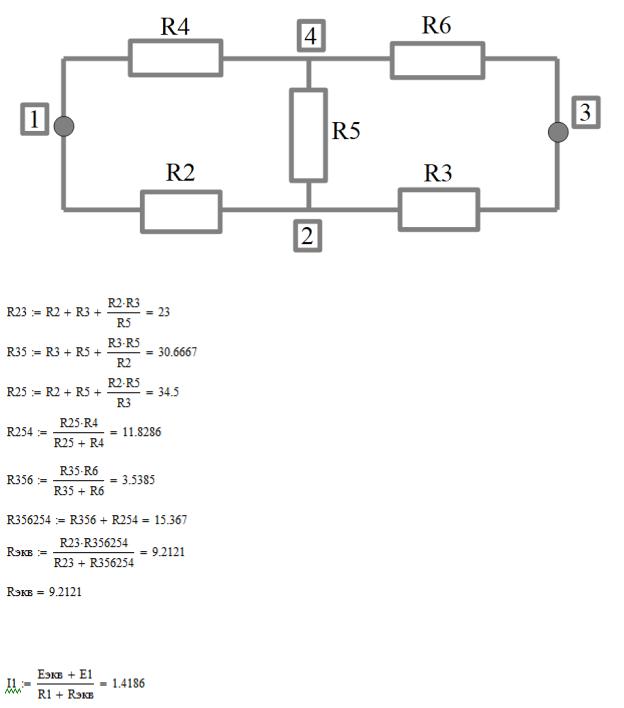

4. Находим эквивалентное сопротивление.

5. Определяем ток в первой цепи.

Значение тока I1=1.4186 А полностью совпадает с такими же значениями полученными по двум предыдущим методам. Из чего делаем вывод, что вычисления верны.

Вывод.

Во время работы я научился рассчитывать токи в линейных электрических цепях постоянного тока по таким методам как: по законам Кирхгофа, МУП, МЭГ. В первом и втором методе я вычислял токи в каждой ветви, но в первом случае непосредственно, а во втором косвенно через потенциалы узлов. При этом МУП оказался в плане вычислений проще за счет уменьшения количества уравнений. МЭГ имеет преимущество в том, что позволяет рассчитать ток в любой ветви, не вычисляя все токи разом. В итоге в моем случае все значения токов сошлись, погрешностей не имеется. Однако они могли и не сойтись создавая небольшую погрешность в районе нескольких сотых ампера, что является нормой.
