Материал: Мерзликин Г.Я. Основы теории ядерных реакторов. Курс для эксплуатационного персонала АЭС

для тепловых реакторов АЭС выиграла лёгкая вода: в реакторах типа ВВЭР - вода под давлением, в реакторах РБМК - кипящая вода.

Аббревиатура ВВЭР (водо-водяной энергетический реактор) означает, что и за-

медлителем, и теплоносителем в этом реакторе служит вода.

В реакторе же типа РБМК (реактор большой мощности канальный) кипящая вода, являясь теплоносителем, в силу своих приличных замедляющих свойств служит дополнительным внутриканальным замедлителем.

4.4. Параметры структуры активных зон гетерогенных ЭЯР.

Принципиально топливная композиция может быть смешана с замедлителем в виде эмульсии, химического, металлургического соединения или просто тонкодисперсной смеси, образуя в герметичном сосуде критический объём, в котором происходит самоподдерживающаяся цепная реакция деления. Такой реактор, однородный по физическим свойствам во всех точках его объёма, называют гомогенным (по латыни гомогенный - однородный).

Логическим антиподом гомогенному является гетерогенный реактор, то есть та-

кой, в активной зоне которого топливная композиция отделена от замедлителя. По-

буждением к такому разделению послужило, во-первых, желание локализовать топливную композицию, снизить ту часть общего объёма активной зоны, где размещено топливо и образуются высокорадиоактивные продукты деления. Более того, важно

герметично изолировать топливную композицию от замедлителя и омывающего её те-

плоносителя для предотвращения выноса и распространения радиоактивности из топ-

ливной композиции по всему реактору и первому контуру.

Во-вторых, как нам предстоит убедиться далее, такой реактор обладает перед гомогенным рядом преимуществ с точки зрения экономии нейтронов в нём, а значит, - и экономии ядерного топлива для получения заданной мощности реактора.

Основным конструктивным элементом гетерогенной структуры активной зоны энергетических реакторов является тепловыделяющий элемент (твэл) - объём топ-

ливной композиции определённой формы, заключенной в тонкостенную герметичную

оболочку из металлического материала.

Толщина оболочки твэла выбирается такой, чтобы исключить проникновение радиоактивных продуктов деления из топливной композиции внутри твэла в охлаждающий его снаружи теплоноситель, что продиктовано стремлением сделать контур циркуляции теплоносителя нерадиоактивным или, по крайней мере, слаборадиоактивным.

Твэлы энергетических реакторов могут иметь различную геометрическую форму. Наиболее распространенными в энергетических реакторах являются гладкостержневые (цилиндрические) твэлы, кольцевые, пластинчатые и крестообразные

(см.рис.4.1).

Пластинчатый Рис.4.1. Твэлы различной геометрической формы.

Форма твэлов выбирается из соображений простоты и технологичности их изготовления, стремления при заданном объёме топливной композиции получить наиболь-

шую поверхность теплоотдачи их и желания сделать твэлы теплотехнически надёж-

ными, то есть способными сохранять свою герметичность и теплоотдающие свойства в течение длительного времени работы в реакторе.

Известно, например, что в процессе работы реактора в топливе его твэлов накапливаются самые разнообразные продукты деления, в том числе и газообразные, отчего топливная композиция с их накоплением постепенно вспухает (увеличивает свой объём), из-за чего внутри твэла возникает большое избыточное давление, создающее угрозу разрыва оболочки твэла. С точки зрения такой возможности цилиндрические твэлы явно уступают твэлам любой другой формы: повышение давления внутри цилиндрического твэла всегда и неизбежно создаёт разрывные напряжения в его оболочке, а в твэлах другой формы увеличение объёма и внутреннего давления приводит к возникновению напряжений изгиба в их оболочках. Крестообразные твэлы в этом смысле выглядят лучшими среди других типов твэлов. В транспортных морских реакторах именно крестообразные твэлы завоевали право на существование, показав достаточно высокую теплотехническую надежность в пятилетнем цикле эксплуатации реакторов.

Цикл использования твэлов в энергетических реакторах АЭС с учётом частичных перегрузок значительно короче; кроме того, на АЭС стоимость твэлов, входящая в конечном счёте в стоимость отпускаемой электроэнергии, имеет значительно большее значение, чем на атомоходах, при создании которых мысли о рентабельности топливного цикла отходили на задний план; по этой причине на АЭС отдано предпочтение самым простым и дешёвым твэлам гладкостержневой формы.

Для удобства транспортировки, загрузки и выгрузки твэлов в реактор определённые (как правило, равночисленные) группы твэлов объединяют в более крупные конст-

руктивные узлы - тепловыделяющие сборки (ТВС).

Каждая ТВС представляет собой некоторое определённое количество твэлов, дистанционированных, то есть расположенных на равных расстояниях друг от друга, что предотвращает их взаимное касание (грозящее локальным перегревом) и способствует равномерному омыванию всех твэлов теплоносителем. Пучок твэлов надежно скрепляется, образуя единый конструктивный узел с приспособлением в верхней его части (головкой ТВС), за которую удобно захватывать ТВС специальным захватом раз- грузочно-загрузочной машины при выгрузке ТВС из активной зоны или загрузки их в неё.

ТВС энергетических реакторов могут быть кожуховыми и бескожуховыми. Кожух ТВС - это тонкостенная металлическая труба (цилиндрической, квадратной или шестигранной формы), в которой размещается и скрепляется ТВС с учётом компенсации различных температурных удлинений твэлов в ТВС и самой кожуховой трубы из-за неодинаковости их нагрева в работающем реакторе.

Кожуховая труба имеет двойное назначение: защита поверхностей наружных твэлов ТВС от возможных повреждений при транспортировке, загрузке и выгрузке ТВС и организация распределения расходов теплоносителя по различным ТВС в соот-

ветствии с различными тепловыми мощностями ТВС (кожуховые трубы при этом играют роль стенок каналов, по которым пропускаются требуемые расходы теплоносителя, а требуемого соотношения расходов через отдельные ТВС в согласии с их тепловыми мощностями добиваются путём постановки на входе в нижней части каждой ТВС

дроссельных шайб с разными диаметрами проходных отверстий по принципу: чем выше мощность ТВС, тем больший расход теплоносителя нужен для охлаждения этой ТВС и тем, следовательно, больше должен быть диаметр отверстия дроссельной шайбы на входе в эту ТВС).

Активные зоны отечественных реакторов типа ВВЭР на АЭС первых двух поколений (включая ВВЭР-440) состоят из кожуховых ТВС.

Теплотехнические исследования 70-х годов показали, что поперечные перетечки теплоносителя из одной ТВС в соседние в работающем на любом уровне мощности ре-

акторе почти не снижают теплотехнической надежности ни ТВС, ни отдельных их твэлов. Поэтому, если снять кожуховые трубы со всех ТВС, теплотехническая надежность активной зоны сохранится на приемлемом уровне.

ТВС первых и последующих серийных активных зон реакторов ВВЭР-1000 выполнены бескожуховыми, а выбор их шестиугольной (в поперечном сечении) формы позволил реализовать практически беззазорный переход от одной ТВС к соседним. Активная зона ВВЭР-1000 от этого стала более однородной, состоящей из твэлов, обра-

зующих единую регулярную структуру в пределах всего поперечного сечения активной зоны; эта структура характерна тем, что расстояния между осями симметрии непосред

Элементарная ячейка

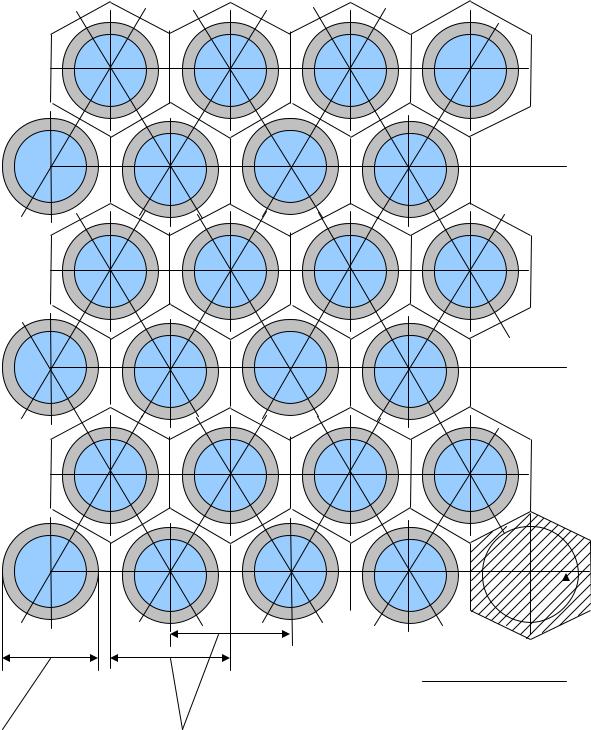

Рис.4.2. Регулярная структура треугольной решётки твэлов в ТВС и её характеристики.

ственно соседствующих твэлов равны, и оси симметрии любых трёх соседних твэлов, будучи соединёнными в поперечном сечении, образуют одинаковые равносторонние

треугольники.

Вот почему такое размещение твэлов называют структурой треугольной решётки, а одинаковое расстояние между осями симметрии соседних твэлов - шагом треугольной решетки (ат) (рис.4.2).

Регулярным (повторяющимся) объёмным элементом структуры треугольной ре-

шётки является одиночный твэл вместе с относящимся к нему объёмом замедлителя.

Этот элемент имеет форму прямой шестиугольной призмы, (а в поперечном сечении - форму правильного шестиугольника), и называется элементарной ячейкой активной зоны (на рис.4.2 элементарные ячейки обведены штриховыми линиями).

Заметим, что размер "под ключ" гексагональной ячейки равен шагу треугольной решётки твэлов, и это помогает легко вычислять часто требующуюся в расчётах вели-

чину площади поперечного сечения ячейки Sя:

Такую же структуру треугольной решётки образуют и тепловыделяющие сборки в активной зоне реактора ВВЭР-440.

В практике эксплуатации реакторов АЭС бескожуховые тепловыделяющие сборки, в отличие от кожуховых, часто называют тепловыделяющими кассетами (ТВК).

Фиксация положения твэлов в ТВС (ТВК), устанавливающая структуру треугольной решётки заданного шага, выполняется с помощью разных конструктивных устройств, носящих общее название дистанционизаторов твэлов. Это могут быть ленточные дистанционирующие решётки, дистанционирующие трубчатые вытеснители, дистанционирующие пружины или даже дистанционирующие проволоки, служащие для удержания твэлов на требуемом отстоянии друг от друга и предотвращения взаимных касаний твэлов и касаний периферийными твэлами в ТВС стенок кожуховой трубы, и в то же время не мешающими твэлам свободно удлиняться с повышением их температуры или за счёт необратимых изменений длины вследствие радиационных воздействий.

Структура треугольной решётки является наиболее плотной из объёмных структур цилиндрических твэлов, позволяющей разместить в заданном объёме наибольшее количество твэлов, а, значит, при заданном количестве топливной композиции в ак-

тивной зоне реактора - создать наибольшую поверхность теплоотдачи от твэлов, а

при заданной номинальной мощности энергетического реактора - уместить активную зону в меньших габаритах.

В реакторах типа ВВЭР-440 и ВВЭР-1000 по принципу треугольной решётки размещаются не только твэлы в каждой ТВС, но и сами ТВС в активной зоне, и решётка ТВС характеризуется своим значением шага.

В реакторах РБМК-1000 структура активной зоны строится на несколько иных принципах. 18 цилиндрических твэлов каждой ТВС образуют не регулярную структуру постоянного шага, а равномерно размещаются на двух концентрических окружностях разного диаметра (с центром на оси симметрии ТВС). ТВС в реакторе РБМК бескожуховые, но в ином смысле, чем в ВВЭР-1000: в РБМК роль кожухов ТВС выполняют циркониевые трубы технологических каналов, вставленные в вертикальные отверстия в графитовой кладке активной зоны. В этих трубах и размещаются бескожуховые тепло-

выделяющие кассеты вместе с дистанционирующими элементами и элементами крепления. Поперечное сечение ТВС реактора РБМК-1000 представлено на рис.4.3.

Рис.4.3. Поперечное сечение ТВС реактора РБМК-1000.

Большая высота активной зоны РБМК-1000 - 7 м - (у ВВЭР-1000 она 3.55 м) и обусловленные этим большие величины температурных расширений твэлов вынудили конструкторов каждую ТВС делить на две тепловыделяющих кассеты, располагаю-

щихся одна над другой с 20-миллиметровым зазором и скрепленных между собой шарнирно (по каркасной трубе). Каркасная труба служит, во-первых, как силовой элемент: на ней крепятся и дистанционируются твэлы. Во-вторых, внутри каркасных труб довольно большого числа ТВС располагаются датчики каналов нейтронных измерений, от которых поступают сигналы в систему контроля нейтронного поля и мощности реактора. В тех же технологических каналах, где нет измерительных элементов, каркасная труба заполнена силуминовыми вытеснителями, которые, замещая вытесняемые ими объёмы воды в центральной части ТВС, позволяют исключить возникновение «всплесков» плотности потока тепловых нейтронов, а, значит, - и перегревов твэлов внутреннего кольца ТВС.

Ячейки активной зоны РБМК, под которыми понимаются одиночные технологические каналы с прилегающими к ним объёмами графитовых столбов, образуют в ре-

акторе регулярную структуру квадратной решётки с постоянным для всей активной
