измерения. Благодаря наличию функции памяти данных на 30 проводимых измерений, пользователь без труда может автоматически отслеживать изменение артериального давления в отдельные промежутки времени и заносить данные в специальный регистрационный журнал.
Основные технические характеристики прибора представлены в табл. 3.5.
Таблица 3.5
Основные технические характеристики измерителя давления Omron M2 Basic
Характеристика |
|
Значение |
|
|
|
|
|
Способ измерения |
|
Осциллометрический |
|
|
|
|
|
Экран |
|
|
Высококонтрастный матричный |
|
|
|
жидкокристаллический дисплей |
|
|
||
Диапазон измерений давления |
От 0 до 299 мм рт.ст. |
||
|
|
||
Диапазон измерения частоты пульса |
От 40 до 180 уд./мин |
||
|
|
|
|
Предельная |
погрешность |
измерения |
Не более 3 мм рт.ст. |
давления |
|
|
|
|
|
|
|
Предельная |
погрешность |
измерения |
Не более 5 % |
частоты пульса |
|
|
|
|
|
|
|
Индикатор аритмии |
|
Есть |
|
|
|
|
|
Индикатор движения |
|
Нет |
|
|
|
||
Индикатор повышенного давления |
Нет |
||
|
|
||
Графический индикатор уровня АД |
Есть |
||
|
|
|
|
Вес электронного блока |
|
255 г |
|
(без элементов питания) |
|
|
|
|
|
||
Размеры электронного блока |
129 × 103 × 80 мм |
||
|
|
|
|
Нагнетание воздуха |
|
Автоматическое с помощью воздушного элек- |
|
|
|
|
трического компрессора |
|
|
|
|
Выпуск воздуха |
|
Автоматический |
|
|
|
|
|
Условия эксплуатации |
|
Температура воздуха от 10 до 40 °C при относи- |
|
|
|
|
тельной влажности от 30 до 85 % |
|
|
|
|
Условия хранения |
|
Температура воздуха от –20 до +60 °C при отно- |
|
|
|
|
сительной влажности от 10 до 95 % |
|
|
|
|
В качестве примера профессиональных приборов рассмотрим измерите-
ли давления Tensoval Duo Large (рис. 3.15) и Omron HBP-1100 (рис. 3.16).
Автоматический тонометр Хартманн Tensoval Duo Control Large (9002340) сочетает в себе две технологии измерения давления, что обеспечивает высокую точность даже в случаях с аритмией. Первый метод – осциллометрическое измерение. При недостаточном распознавании тонов прибор автоматически переключается на второй режим – режим Короткова.
91

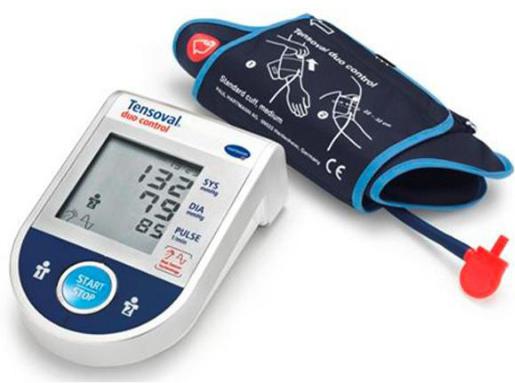

Рис. 3.15. Измеритель артериального давления Tensoval Duo Large
Тонометр Tensoval Duo Control Large оснащен удобной манжетой с окружностью 32…42 см. Тонометр имеет два блока по 60 записей каждый, для того чтобы прибором одновременно могли воспользоваться двое. Прибор в автоматическом режиме фиксирует утренние и вечерние значения. Имеется возможность расчета средних показателей. Все данные со временем и датой измерений выводятся на большой дисплей.
Основные технические характеристики прибора представлены в табл. 3.6.
Таблица 3.6
Основные технические характеристики измерителя давления Tensoval Duo Large
Характеристика |
Значение |
Способ измерения |
Осциллометрический и метод Короткова |
Измерение частоты пульса |
Есть |
Вес |
1,05 кг |
Габариты |
25 × 17 × 11 см |
Шкала дисплея |
0…300 мм рт. ст. |
Диапазон измерений: |
|
– систолическое давление |
50…250 мм рт. ст. |
– диастолическое давление |
40…160 мм рт. ст. |
– пульс |
40…160 уд./мин |
Погрешность измерений: |
|
– давление в манжете; |
± 3 мм рт. ст. |
– пульс |
± 5 % от указанной частоты |
Питание |
4 пальчиковые батарейки |
Давление наполнения манжеты |
от 140 мм рт. ст. |
Автоотключение |
Через 3 мин после окончания измерения |
|
92 |
Цифровой измеритель давления HBP-1100 фирмы Omron разработан для медицинских работников и подходит для проверки АД у большого количества людей. Тонометр компактен, его корпус удобен для расположения на столе и снабжен прорезиненными ножками, что придает ему устойчивость.
Прибор поставляется с манжетой стандартного размера, но к нему можно подключить и другие манжеты фирмы Omron, поэтому с помощью тонометра можно измерять кровяное давление даже у детей.
Перед каждым измерением выполняется обнуление, о чем информирует соответствующий индикатор.

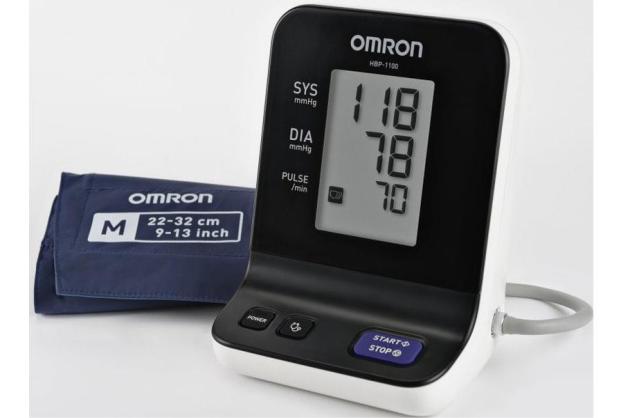

Рис. 3.16. Измеритель артериального давления Omron HBP-1100
Поскольку модель Omron НВР-1100 предназначена не для индивидуального использования, предусмотрена возможность дезинфекции устройства и манжеты с помощью ткани, слегка смоченной в спиртовом растворе.
В комплекте поставки тонометра имеется сетевой адаптер, но прибор работает и от батареек, поэтому может использоваться, например, на выездах.
Процесс определения давления осциллометрическим методом аналогичен методике работы прочих автоматических тонометров. В манжету, надежно зафиксированную на предплечье, нагнетается воздух. Затем он постепен-
93
но стравливается, микропроцессор анализирует колебания давления в манжете в зависимости от пульсации артерии. Полученные данные преобразуются в цифровые результаты, которые и отображаются на дисплее.
Кроме показателей систолического и диастолического давления, прибор определяет частоту пульса. При обнаружении в ходе измерения нарушений сердечного ритма на дисплее появляется оповещающий об этом значок. У тонометра также имеется функция определения движения тела.
Отличительной особенностью автоматического тонометра на предплечье Omron HBP-1100 (HBP-1100-E) является возможность работы в режиме аускультации. В этом режиме прибор не измеряет давление и пульс, а лишь нагнетает воздух в манжету. Измерение проводит врач, прослушивая стетоскопом тоны Короткова в плечевой артерии. В момент появления и исчезновения тонов нужно нажать на кнопку «Аускультация», и на дисплее отобразятся соответствующие цифровые значения.
Кроме того, тонометр поддерживает режим нагнетания воздуха вручную, если это необходимо. Для выполнения этой функции достаточно нажать и удерживать кнопку «Start/Stop».
Основные технические характеристики прибора представлены в табл. 3.7.
|
Таблица 3.7 |
Основные технические характеристики измерителя давления Omron HBP-1100 |
|
|
|
Характеристика |
Значение |
Способ измерения |
Осциллометрический и метод Короткова |
Экран |
Высококонтрастный матричный жидкокристал- |
|
лический дисплей |
Диапазон измерений давления |
0…300 мм рт. ст. |
Предельная погрешность измерения |
±3 мм рт. ст. |
давление |
|
Манжета в комплекте |
Средняя компрессионная манжета Omron GS |
|
Cuff M (HXA-GCUFF-MLB) для рук с длиной |
|
окружности плеча от 22 до 32 см |
Индикатор аритмии |
Есть |
Индикатор движения |
Есть |
Индикатор повышенного давления |
Есть |
Графический индикатор уровня АД |
Нет |
Индикатор правильной фиксации |
Нет |
манжеты |
|
Датчик правильного положения руки |
Нет |
Расчет среднего значения последних |
Нет |
измерений |
|
Вес электронного блока |
510 г |
(без элементов питания) |
|
94
|
Окончание табл. 3.7 |
|
|
Характеристика |
Значение |
Размеры электронного блока |
130 × 175 × 120 мм |
Нагнетание воздуха |
Автоматическое с помощью воздушного элек- |
|
трического компрессора |
Выпуск воздуха |
Автоматический |
Условия эксплуатации |
Температура воздуха от 5 до 40 °C при относи- |
|
тельной влажности от 15 до 85 % |
Условия хранения |
Температура воздуха от –20 до +60 °C при отно- |
|
сительной влажности от 10 до 95 % |
Питание |
4 элемента AA (пальчиковые батарейки) и сете- |
|
вой мини-адаптер Omron AC-Adapter S |
В качестве измерителя давления с манжетой специальной конструкции рассмотрим прибор Omron SpotArm i-Q142 (рис. 3.17).

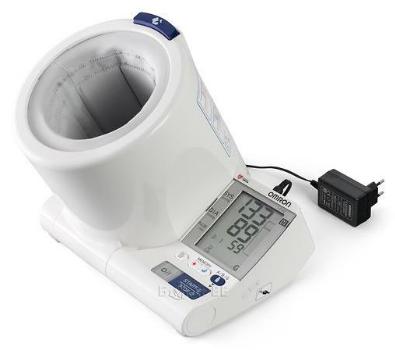

Рис. 3.17. Измеритель артериального давления Omron SpotArm i-Q142
К характерным особенностям данного прибора можно отнести следующие:
–Технология Intellisense управляет процессом нагнетания воздуха в манжету, учитывая индивидуальные физиологические особенности человека,
иделает его быстрым и безболезненным.
–Удобная твердая манжета размером 22…42 см. Манжета автоматически фиксируется на руке, ее не нужно надевать и снимать.
–Функция выявления утренней и вечерней гипертензии. Высокое давление наблюдается у многих пациентов и тесно связано с риском инсульта и инфаркта. Выявление утренней и вечерней гипертензии позволяет пациенту и его лечащему врачу предотвратить опасность этих заболеваний. Тонометр
