Лабораторная работа №4

ПОСТРОЕНИЕ ЧЕРТЕЖА ДЕТАЛИ

Особенности построения твердотельных моделей деталей

Любую деталь можно представить как совокупность различных геометрических тел, приемы построения твердотельных моделей рассмотрены в лабораторной работе №3.

Рис.1. Твердотельная модель детали «Опора»

В качестве примера рассмотрим последовательность построения модели детали «Опора», изображенной на рис.1. Построение твердотельной модели детали начинают с построения основания, к которому затем последовательно приклеивают или вырезают из него различные элементы.

1

1. Выберем плоскость проекций, на которой будет вычерчен эскиз основания детали.

Для детали «Опора» выберем горизонтальную плоскость ZX и ориентацию Сверху.

На горизонтальной плоскости вычертим эскиз основания – прямоугольник по центру с высотой 60 мм и шириной 100 мм (рис.2), который выдавим на 30мм (рис.3). Любая операция (выдавливания, приклеивания, вырезания и

т.д.) завершается нажатием на кнопку Создать объект.

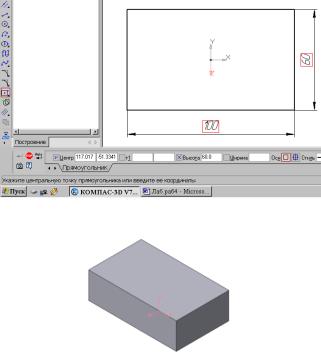

Рис.2. Эскиз основания детали «Опора»

Рис.3. Модель основания

2. Для построения верхнего элемента детали – прямоугольной четырехгранной призмы на верхней

2

плоскости основания вычертим эскиз – квадрат со сторонами 40 мм (рис.4) и приклеим призму выдавливанием на 50мм (рис.5).

Рис.4. Эскиз призмы

Рис.5. Операция приклеивания элемента

3. Для создания цилиндрического отверстия на верхней грани призмы вычертим эскиз отверстия – окружность радиусом 15 мм (рис.6) и вырежем отверстие выдавливанием на глубину 40 мм (рис.7).

3
