Материал: Методические указания к лабораторной работе № 4 по дисциплине «Информационные технологии в технической физике» для магистров направления подготовки «Техническая физика». Пашуева И.М., Надеина Т.А

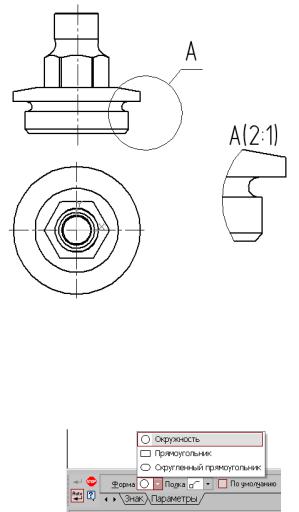

Рис.17. Построение выносного элемента детали

Форму контура, ограничивающего выносной элемент, можно выбрать с помощью кнопки Форма на закладке Параметры (рис.18), направление полки также можно установить с помощью кнопки Полка (рис.19).

Рис. 18. Выбор формы контура

14

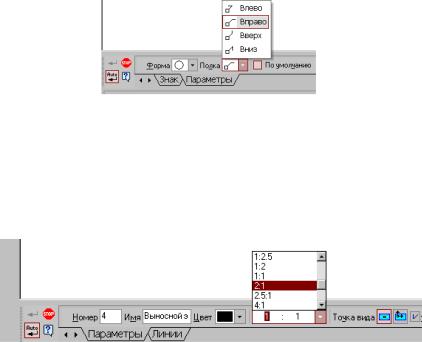

Рис.19. Выбор направления полки

2. С помощью кнопки Выносной элемент на панели Ассоциативные виды строим выносной элемент. Масштаб увеличения выбирается из одноименного окна на панели Параметры (рис.20).

Рис.20. Выбор масштаба отображения выносного элемента

15

Лабораторная работа №4

Особенности построения твердотельных моделей деталей

Цель работы: изучить приемы построения элементов твердотельных моделей; освоить приемы построения ассоциативных чертежей деталей с основными, местными видами и выносными элементами.

Задание на лабораторную работу:

По индивидуальным вариантам по индивидуальным заданиям, приведенным ниже построить чертеж детали (вид спереди, сверху, слева и изометрию).

Оформление отчета

Отчет выполняется в формате А4 с титульным листом согласно ГОСТ. Основной текст отчета должен содержать: название лабораторной работы, задание, цель, краткие теоретические сведения, ход выполнение работы и выводы. В отчет должны быть включены иллюстрации особенностей выполнения задания, а также не менее пяти скриншотов промежуточных построений чертежа (по каждому заданию). Каждое ключевое действие (использование новой для вас команды меню, использование нового инструмента) отражайте в отчете с помощью соответствующего скриншота.

16

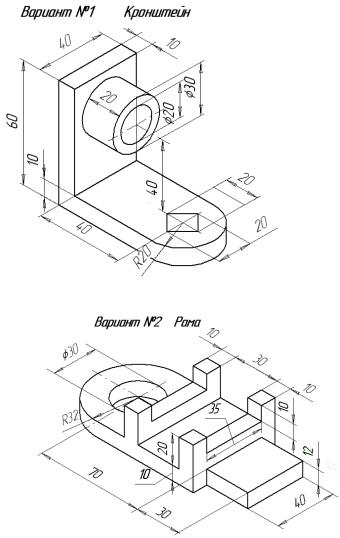

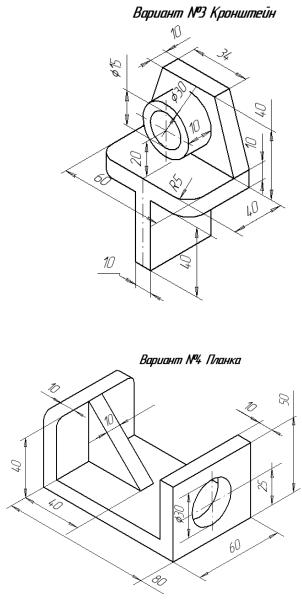

Графические задания

17

18
