Материал: Обозначения конструкционных материалов на чертежах и эскизах. методические указания к выполнению графических работ по дисциплине «Инженерная графика». Балаганская Е.А., Лахина Е.К

ФГБОУ ВПО

«Воронежский государственный технический университет»

Кафедра графики, конструирования и информационных технологий в промышленном дизайне

Обозначения конструкционных материалов на чертежах и эскизах методические указания

к выполнению графических работ по дисциплине

«Инженерная графика» для студентов всех

направлений очной формы обучения

Воронеж 2013

Составители: канд. техн. наук Е.А. Балаганская,

ст. преп. Е.К. Лахина,

УДК 658.511.2

Обозначения конструкционных материалов на чертежах и эскизах: методические указания к выполнению графических работ по дисциплине «Инженерная графика» для студентов всех направлений очной формы обучения / ФГБОУ ВПО «Воронежский государственный технический университет»; сост. Е.А. Балаганская, Е.К. Лахина. Воронеж, 2013. 39 с.

В методических указаниях изложены рекомендации по обозначению материалов на чертежах.

Предназначены для студентов первого и второго курсов.

Методические указания подготовлены в электронном виде в текстовом редакторе MSWord 97-2003, содержатся в файле: «Материалы бакалавры».

Табл. 13. Ил. 1. Библиогр.: 40 назв.

Рецензент д-р техн. наук, проф. Ю.А. Цеханов

Ответственный за выпуск зав. кафедрой д-р техн. наук, проф. А.В. Кузовкин

Издается по решению редакционно-издательского совета Воронежского государственного технического университета

 ФГБОУ ВПО

«Воронежский государственный технический университет», 2013

ВВЕДЕНИЕ

При выполнении практических заданий по дисциплине «Инженерная графика» студенты изучают стандарты по изображению и обозначения различных материалов на чертежах. В заданиях по проекционному черчению в основном изучается ГОСТ 2.306-68* «Обозначения графических материалов и правила их нанесения на чертежах». Графические изображения материалов являются общими для групп однородных материалов и применяются на изображения в разрезах и сечениях.

В заданиях по выполнению эскизов деталей и деталированию сборочных чертежей изучаются государственные стандарты по условному обозначению марки материала и правила заполнения графы 3 «Материалы» основной надписи, что позволяет определить название материала, его химический состав и механические свойства.

Цель – правильное оформление чертежей и эскизов. Студенты должны научиться самостоятельно выбирать и определять конструкционные материалы, знать области их применения, графическое и буквенно-цифровое обозначение каждого материала.

1. Обозначение конструкционных материалов

Детали машин и механизмов изготовляют из различных металлов и неметаллических материалов.

Металлы: стали, чугуны, цветные металлы и сплавы.

Неметаллические материалы: естественные материалы (древесина, глина, песок, и т.д.) и искусственные материалы (стекло, войлок, бетон, пластмассы и др.).

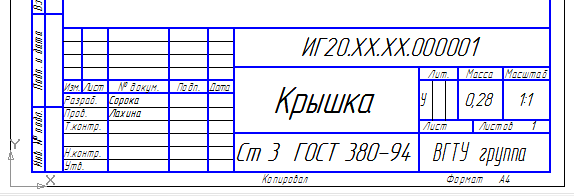

На всех чертежах деталей применяют два вида обозначений материалов: буквенно-цифровое и графическое. Буквенно-цифровое обозначение марок материалов применяют на эскизах и чертежах деталей и записывают в графу 3 «Материалы» основной надписи (рис. 1).

Рис. 1. Оформление основной надписи

Эти обозначения позволяют определить по соответствующим стандартам название материала, его химический состав и механические свойства.

Графическое обозначение материалов применяют на изображения в разрезах и сечениях (см. приложения 1 и 2).

1.1. Черные металлы

К черным металлам относят сталь и чугун.

Чугун – материал, содержащий железо, углерод, кремний, серу, марганец, фосфор. Этот сплав содержит большое количество углерода. Чугуны могут быть белыми, серыми, ковкими, высокопрочными, антифрикционными и легированными.

Отливки из чугуна

Чугун с пластинчатым графитом (ГОСТ 26358-84).

Марки СЧ10, СЧ15, СЧ20, СЧ25, СЧ30, СЧ35,СЧ40, СЧ45.

Пример обозначения: СЧ10 ГОСТ 26358-84

где: СЧ – условное обозначение марки серого чугуна; 15 – предел прочности на растяжение (МПа10^-1).

Примерное назначение некоторых марок чугуна, применяемых для изготовления деталей, приведено в таблице 1.

Таблица 1

Чугун с шаровидным графитом (ГОСТ 26358-84)

Марки ВЧ38, ВЧ42, ВЧ45, ВЧ50, ВЧ60, ВЧ70, ВЧ80, ВЧ100, ВЧ120.

Пример обозначения: ВЧ50 ГОСТ 26358-84

где: ВЧ – условное обозначение марки высокопрочного чугуна; 50 – предел прочности на растяжение (МПа10^-1).

Ковкий чугун (ГОСТ 1215-79)

Марки: КЧ30-6, КЧ33-8, КЧ33-10, КЧ37-12, КЧ45-6, КЧ50-4, КЧ56-4, КЧ60-3, КЧ63-2.

Чугун антифрикционный (ГОСТ 1585-88)

Марки: АЧС-1, АЧС-2, АЧС-3, АЧС-4, АЧС-5, АЧВ-1, АЧВ-2, АЧК-1, АЧК-2. На основе серых (С), высокопрочных (В) и ковких (К) чугунов с добавлением легирующих элементов.

Сталь – сплав металла с углеродом (до 2%), содержащий в небольших количествах такие добавки как кремний, марганец, сера, фосфор и др.

В отличие от чугуна, сталь обладает ковкостью, большой прочностью, твердостью, вязкостью, хорошо обрабатывается резанием и легко сваривается.

Сталь углеродистая обыкновенного качества (ГОСТ 380-94)

Углеродистые стали обыкновенного качества делят на три группы:

А – по механическим свойствам,

Б – по химическому составу,

В – по механическим свойствам и химическому составу.

Марки: А – Ст0, Ст1, Ст2; Б – БСт0, БСт2, БСт3; В – ВСт0, ВСт2, ВСт3 и др.

Пример обозначения: БСт0 ГОСТ 380-94

где: Б – свойства; Ст – сталь; 0 – условный номер марки в зависимости от химического состава и механических свойств.

Сталь углеродистая качественная конструкционная (ГОСТ 1050-88)

Марки: 0,5кп; 0,8кп; 0,8пс; 0,8; 10кп; 10пс; 10; 11кп; 15кп; 15пс; 15; 18кп; 20кп; 20пс; 20; 25, 30, 35, 40, 45, 50, 55, 58 (55 пп), 60.

По степени раскисления сталь обозначают: кипящую – кп, полуспокойную – пс, спокойную – без индекса.

Примеры обозначения:

Сталь08кп гост 1050-88

где: 08 – содержание углерода в сотых процента; кп – кипящая.

Сталь45 гост 1050-88

где: 45 – содержание углерода в сотых процента.

Литейные стали (ГОСТ 977-88)

Стали применяются для литых деталей (отливок). ГОСТ 977-88 устанавливает три группы отливок:

1- общего назначения;

2- ответственного назначения;

3- особо ответственного назначения

В таблице 2 приведено примерное назначение литейной стали.

Таблица 2

Пример обозначения: Отливка 35 Л – 1 ГОСТ – 977-88

Легированные конструкционные стали (гост 4543-88)

Отличаются от других сталей более высокими механическими свойствами, зависящими от количества и соотношения добавок и легирующих компонентов. Каждому легирующему элементу присвоено буквенное обозначение, которое входит в обозначение марки стали (табл. 3).

Таблица 3

Обозначение легирующих добавок
