Материал: Обозначения конструкционных материалов на чертежах и эскизах. методические указания к выполнению графических работ по дисциплине «Инженерная графика». Балаганская Е.А., Лахина Е.К
По точности прокат изготавливают:
А - высокой точности;
Б – повышенной точности;
В – обычной точности.
Примеры обозначения:
Круг
Сталь горячекатаная, круглая, диаметром 80 мм, обычной точности прокатки В по ГОСТ 2590-88, марки 18Х2Н4МА для горячей осадки (подгруппа г), вариант механических свойств 2, термически обработанная Т.
Круг
Сталь горячекатаная, круглая, диаметром 80 мм, обычной точности прокатки В по ГОСТ 2590-88, из стали марки Б Ст3, сп – спокойная.
Квадрат
Сталь горячекатаная, квадратная, со стороной квадрата 46 мм, обычной точности прокатки В по ГОСТ 2591-88, марки 18ХГТ для горячей обработки давлением (подгруппа а), термически обработанная Т.
Шестигранник
Сталь горячекатаная, шестигранная, размером под ключ 22 мм, по ГОСТ 2879-88, марки 25 по ГОСТ 1050-88.
Полоса
Сталь горячекатаная полосовая, толщиной 20 мм, шириной 75 мм по ГОСТ 103-76, марки 25ХГТ, для холодной механической обработки (подгруппа б), вариант механических свойств 1, без термической обработки.
Пруток Д16Т.КВ.12П×НД ГОСТ 2591-88
Пруток квадратный из сплава Д16, закаленный и естественно состаренный (Т), повышенной прочности (П), немерной длинны (НД), со стороной квадрата 12 мм (КВ.12).
Прутки латунные – ГОСТ 2060-90
Примеры обозначения:
Пруток ДКРНТ 12 НД ПС 63-3 АВ ГОСТ 2060-90
Пруток тянутый шестигранный, нормальной точности изготовления, твердый диаметром 12 мм, немерной длины, из латуни марки ЛС 63-3, предназначенный для обработки на автоматах.
Пруток ДШГНТ 243000 ЛО 62-1 ГОСТ 2060-90
Пруток тянутый, шестигранный, нормальнойй точности изготовления, полутвердый, диаметром 24 мм, длиной 3000 мм из латуни марки ЛО 62-1.
Прутки бронзовые (ГОСТ 1628-78)
Пример обозначения:
Пруток ГКВНХХ 20,0 КД 3,0 БрАЖ9-4 ГОСТ 1628-78
Пруток прессованный, квадратный нормальной точности, со стороной квадрата 20,0 мм, длины, кратной 3,0 м, из сплава марки БрАЖ9-4 ГОСТ 1628-78.
Профили прессованные из магниевых сплавов (ГОСТ 19657-84)
Пример обозначения:
Профиль МА8 (номер или шифр профиля)2000 ГОСТ 19657-84
Профиль магниевого сплава марки МА8 в состоянии без термической обработки, фасонного сечения, длиной 2000 мм.
Проволока из алюминия и алюминиевых сплавов для холодной высадки (ГОСТ 14838-78Е)
Пример обозначения:
Проволока АД1 9 ГОСТ 14838-78
Профиль проволоки из алюминия марки АД1, диаметром 9,0 мм, нормальной точности изготовления.
Для изготовления пружин применяют проволоку:
Проволока 65Г-П-ГН-0,5 ГОСТ 14963-78
Проволока пружинная из стали марки 65Г, повышенной точности П, для горячей навивки ГН, диаметром 0,5 мм.
2. ВЫБОР КОНСТРУКЦИОННЫХ МАТЕРИАЛОВ
При выборе конструкционных материалов для конкретных деталей необходимо учитывать целый ряд условий:
свойства,
условия работы деталей,
характер нагрузки,
вид и характер напряжений,
стоимость и доступность.
Возможности обработки некоторых групп конструкционных материалов механическими способами показано в таблице 14.
Таблица 14
Рекомендации по выбору материалов в
зависимости от способа изготовления деталей
Металлы и сплавы |
Форма и способ изготовления деталей |
||||||||||
Профилирование листовое |
Фасонный прокат |
Обработка резанием |
Ковка |
Холодная штамповка |
Объемная штамповка |
Горячая штамповка |
Кокильное литье моделям |
Литье выплавляемым по моделям |
Литью под давлением |
Литье в землю |
|
Сталь углеродистая низко легированная |
Х |
Х |
Х |
Х |
Х |
Х |
|
Х |
Х |
Х |
Х |
Жаро прочные и коррозийно-стойкие сплавы |
|
Х |
Х |
Х |
Х |
Х |
|
Х |
Х |
|
Х |
Алюминиевые сплавы |
Х |
Х |
Х |
Х |
Х |
Х |
|
Х |
Х |
Х |
Х |
Медные сплавы |
Х |
Х |
Х |
Х |
Х |
Х |
|
Х |
Х |
Х |
Х |
Магниевые сплавы |
|
Х |
Х |
Х |
Х |
Х |
|
Х |
Х |
Х |
Х |
Никелевые сплавы |
Х |
Х |
Х |
Х |
Х |
Х |
|
Х |
Х |
|
Х |
Титановые сплавы |
|
|
Х |
Х |
Х |
Х |
|
|
|
|
|
Х – применение материалов для изготовления деталей
ПРИЛОЖЕНИЕ 1

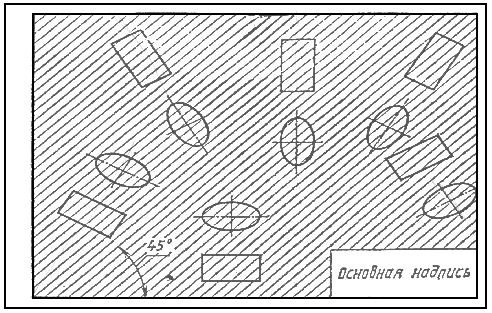

Графическое обозначение материалов в сечениях
ГОСТ 2.306-68*
Обозначение |
Материал |
|
Металлы и твердые сплавы |
|
Неметаллические материалы, в том числе волокнистые, монолитные и плитные (прессованные), за исключением указанных ниже |
|
Древесина |
|
Камень естественный |
|
Керамика и силикатные материалы для кладки |
|
Бетон |
|
Стекло и другие светопрозрачные материалы |
|
Жидкость |
|
Грунт естественный |
ПРИЛОЖЕНИЕ 2
Г
рафическое
обозначение металлов и сплавов в разрезах
и сечениях на чертежах деталей
ПРИЛОЖЕНИЕ 3
ПЕРЕЧЕНЬ СТАНДАРТОВ
|
|
ЕСКД ГОСТ 2.104-86* |
Основные надписи |
|
|
ЕСКД ГОСТ 2.306-68* |
Обозначения графических материалов и правила их нанесения на чертежах |
|
|
ГОСТ 5-78 |
Текстолит и асботекстолит конструкционные. Технические условия |
|
|
ГОСТ 380-94 |
Сталь углеродистая обыкновенного качества. Марки |
|
|
ГОСТ 481-80 |
Паронит и прокладки из него. Технические условия |
|
|
ГОСТ 493-79 |
Бронзы безоловянные литейные. Марки |
|
|
ГОСТ 535-88- |
Прокат сортовой и фасонный из стали углегодистой обыкновенного качества. Общие технические условия |
|
|
ГОСТ 613-79 |
Бронзы оловянные литейные. Марки |
|
|
ГОСТ 1050-88 |
Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия |
|
|
ГОСТ 1215-79 |
Отливки из ковкого чугуна. Общие технические условия |
|
|
ГОСТ 1435-90 |
Сталь инструментальная углеродистая |
|
|
ГОСТ 1583-93 |
Сплавы алюминиевые литейные. Технические условия |
|
|
ГОСТ 1585-88 |
Чугун антифрикционный для отливок. Марки |
|
|
ГОСТ 1628-78. |
Прутки бронзовые. Технические условия. |
|
|
ГОСТ 2060-90 |
Прутки латунные. Технические условия |
|
|
ГОСТ 2590-88 |
Прокат стальной горячекатанный круглый. Сортамент |
|
|
ГОСТ 2591-88 |
Прокат стальной горячекатанный квадратный. Сортамент |
|
|
ГОСТ 2685-75 |
Алюминиевые сплавы. Механические свойства алюминиевых литейных сплавов |
|
|
ГОСТ 2718-74 |
Гетинакс электротехнический листовой |
|
|
ГОСТ 2748-77 |
Пластины, стержни, трубки эбонитовые электротехнические. Технические условия |
|
|
ГОСТ 2856-79 |
Сплавы магниевые литейные |
|
|
ГОСТ 2879-88 |
Прокат стальной горячекатанный шестигранный. Сортамент |
|
|
ГОСТ 3514-94 |
Стекло оптическое бесцветное. Технические условия |
|
|
ГОСТ 3882-74 |
Сплавы твердые спеченные. Марки |
|
|
ГОСТ 4543-88 |
Прокат из легированной конструкционной стали. Технические условия |
|
|
ГОСТ 4784-97 |
Алюминий и сплавы алюминиевые деформируемые. Марки |
|
|
ГОСТ 5017-74 |
Бронзы оловянные, обрабатываемые давлением. Марки |
|
|
ГОСТ 5152-84 |
Набивки сальниковые. Технические условия |
|
|
ГОСТ 8617-81 |
Профили прессованные из алюминия и алюминиевых сплавов. Технические условия |
|
|
ГОСТ 9411-91 |
Стекло оптическое цветное. Технические условия |
|
|
ГОСТ 9347-74
|
Картон прокладочный и уплотнительные прокладки из него. Технические условия |
|
|
ГОСТ 10667-90 |
Стекло органическое листовое. Технические условия |
|
|
ГОСТ 14838-78 |
Проволока из алюминия и алюминиевых сплавов для холодной высадки. Технические условия |
|
|
ГОСТ 14957-76 |
Сплавы магниевые деформируемые. Марки. |
|
|
ГОСТ 14963-78
|
Проволока стальная легированная пружинная. Технические условия |
|
|
ГОСТ 15527-2004 |
Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки |
|
|
ГОСТ 18175-78 |
Бронзы безоловянные, обрабатываемые давлением. Марки |
|
|
ГОСТ 19657-84 |
Профили прессованные из магниевых сплавов. Технические условия |
|
|
ГОСТ 19807-91 |
Титан и сплавы титановые деформируемые. Марки |
|
|
ГОСТ 26358-84 |
Отливки из чугуна. Общие технические условия |
