ВВЕДЕНИЕ

Определение усилий в стержнях, поддерживающих прямоугольную плиту, выполняется студентами первого курса при изучении раздела «Статика» курса теоретической механики.

Вариант задания дает преподаватель. Числовые данные, соответствующие номеру задания, берутся из прил. 1, рисунок — из прил. 2.

Выполненное задание оформляется на отдельных листах писчей бумаги, листы нумеруются и сшиваются. Иллюстрации выполняются карандашом или чернилами, желательно в цвете, все векторы обязательно подписываются. Рисунки могут располагаться как в самом тексте, так и в виде отдельных листов стандартных размеров формата А4. Там, где это требуется, необходимо изобразить систему координат.

По ходу решения следует давать краткие пояснения.

На титульном листе указывается название задания, фамилия, инициалы студента, номер варианта, номер группы, дата.

При сдаче работы студент должен дать исчерпывающие пояснения по тексту, уметь ясно излагать основные теоретические положения и отвечать на контрольные вопросы по темам «Пространственная система сил», «Момент силы относительно оси», «Равновесие произвольной пространственной системы сил» [1, § 28—30; 3, гл. 5, п. Б].

1. СОДЕРЖАНИЕ ЗАДАНИЯ

Найти реакции стержней, поддерживающих тонкую горизонтальную однородную плиту весом G, при действии на нее силы Р, расположенной в плоскости плиты. Стержни лежат в вертикальных плоскостях и опираются на шар- нирно-неподвижные опоры.

2. ОБЩИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ

Порядок решения задач остается тем же, что и в случае плоской системы сил. Установив, равновесие какого тела рассматривается, надо изобразить все действующие на него внешние силы (и заданные, и реакции связей) и составить условия равновесия этих сил. Из полученных уравнений определяются искомые величины.

Для получения более простых систем уравнений рекомендуется оси проводить так, чтобы они пересекали больше неизвестных сил или были им перпендикулярны (если это не усложняет вычисления, проекций и моментов других сил).

3

Новым элементом в составлении уравнений, в отличие от произвольной плоской системы сил, является вычисление моментов сил относительно координатных осей.

В случаях, когда из общего чертежа трудно увидеть, чему равен момент данной силы относительно какой-нибудь оси, рекомендуется изобразить на вспомогательном чертеже проекцию рассматриваемого тела (вместе с силой) на плоскость, перпендикулярную этой оси.

Напомним определение момента силы относительно оси [1, с. 73—74; 3, с. 48].

Чтобы вычислить момент силы F относительно оси ( например, Z ), следует спроецировать эту силу на плоскость (х, у), перпендикулярную оси Z, а затем вычислить момент ее проекции Fxy на эту плоскость относительно точки О

пересечения оси Z с плоскостью.

Момент силы относительно оси будет иметь знак «плюс», когда с положительного направления оси поворот, который стремится совершить сила F , виден происходящим против хода часовой стрелки (рис. 1), и знак «минус» в противном случае (поворот по ходу часовой стрелки).

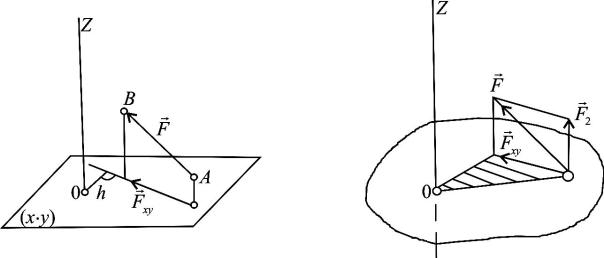

Рис. 1. Определение момента силы относительно оси

Таким образом, для того чтобы вычислить момент силы относительно оси Z, надо:

1)провести плоскость ху, перпендикулярную оси Z (в любом месте);

2)спроецировать силу F на эту плоскость и найти величину Fxy ;

3)опустить из точки пересечения оси с плоскостью (точка О) перпендикуляр на линию действия Fxy и найти его длину h;

4)вычислить произведение mz = Fxyh;

5)определить знак момента.

При вычислении моментов надо иметь в виду следующие частные случаи: 1) если сила параллельна оси, то ее момент относительно оси равен нулю

(так как Fxy = 0);

4

2)если линия действия силы пересекает ось, то ее момент относительно оси также равен нулю (так как h = 0);

3)если сила перпендикулярна оси (лежит в плоскости, перпендикулярной этой оси), то ее момент относительно оси равен взятому с соответствующим знаком произведению модуля силы на расстояние между линией действия силы

иосью.

В тех случаях, когда при вычислении момента возникают затруднения в определении проекции силы на соответствующую плоскость или плеча этой проекции, рекомендуется разложить силу на две взаимно перпендикулярные составляющие, параллельные координатным осям, а затем воспользоваться теоремой Вариньона.

Кроме того, можно вычислять моменты аналитически по следующим формулам:

mz F yFz zFy,

my F zFx xFx,

mz F xFy yFx,

где x, y, z — координаты точки приложения силы.

ПРИМЕР ВЫПОЛНЕНИЯ ЗАДАНИЯ

Тонкая горизонтальная плита АBCD весом G = 3,8 кН поддерживается шестью стержнями, расположенными вдоль диагоналей граней или вдоль ребер прямоугольного параллелепипеда. На плиту действует горизонтальная сила

Р = 4,1 кН.

Определить усилия в стержнях, если а = 6 м, b = 4 м, с = 3 м (рис. 2). Решение. Рассматриваем равновесие сил, приложенных к плите. Прикла-

дываем к плите в центре симметрии прямоугольника ABCD задаваемые силы. Заменяем действие связей, т.е. шести стержней, их реакциями. Считаем стержни, как это принято, растянутыми и направляем их реакции от узлов (см. рис. 2).

Для сил, действующих на плиту, составляем шесть уравнений равновесия. Начало координат помещаем а точку О пересечения линий действия трех неизвестных реакций S1, S2, S3, чтобы исключить эти реакции из уравнений моментов.

Уравнения моментов:
