Материал: otvety_BZhD
1)Какие воздействия оказывает электрический ток, проходя через тело человека?
|
Воздействие |
Признаки |
|
Тепловое(термическое |
Ожоги кожи, ожоги внутренних органов, офтальмологические, разрыв сосудов |
|
Химическое |
Электролиз крови и других жидкостей |
|
Механическое |
Разрыв мышц сухожилий, вывихи, переломы |
|
Биологическое |
Возбуждение и смерть клеток организма |
2)К чему приводит многообразие воздействий электрического тока на организм человека?
Воздействие электрического тока на тело человека приводит к различным электротравмам, которые делятся:
1. Местные электротравмы:
1) Электрические ожоги
2) Электрические знаки- резко очерченные пятна серого или бледножёлтого цвета на поверхности тела человека, через которые протекает электрический ток, происходит омертвление кожи
3) Метализация кожи- проникновение в верхние слои кожи мельчайших частичек металла, расплавов от действия электрического тока
4) Механические повреждения- резкое произвольное сокращение мышц от тока, что приводит к разрывам кожи, сухожилий и перелому костей
5) Электро офтальмия- восполение наружных оболочек глаз возникающее в результате воздействия ультрафиолетовых лучей электрической дуги
2. Общий электротравмы
Когда электрический ток воздействует на весь организм под угрозой оказываются: сердце, лёгкие, центральная нервная система
Степень удара:
1) Судорожное сокращение мышц, без потери сознания
2) Судорожное сокращении мышц с потерей сознания
3) Потеря сознания и нарушение сердечной деятельности или дыхания
4)Клиническая смерть (отсутствие дыхания и кровообращения)
Фибрилляция - когда волокна сердечной мышцы переходят в состояние быстрых хаотических сокращений
Вторая стадия полная остановка сердца
3) От каких факторов зависит степень опасного и вредного воздействия на человека электрического тока?
1) Параметры электрического тока(напряжение, частота, род тока)
2) Путь протекания тока
3) Продолжительность воздействия электрического тока
4) Состояние окружающей среды
5) Состояние организма

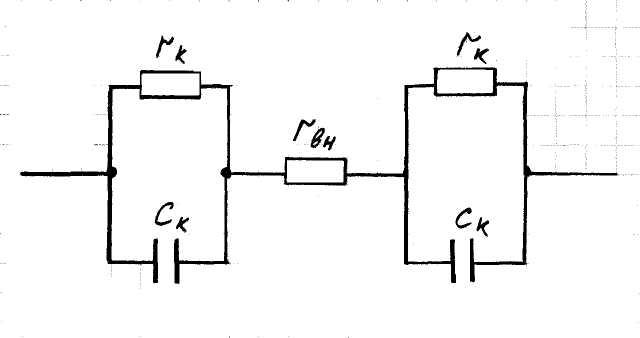

4) Сопротивления тела человека.
Величина емкости (ск) незначительна ей пренебрегают
R=2rк +rвн.
Rн=500кОм. Rвн=500Ом.
В электрических расчетах за расчетное значение сопротивления тела человека принимается величина 1000 Ом.
5) Пороговые значения ощутимого, неотпускающего, фибрилляционного токов.
1) Ощутимый ток- электрический ток вызывающий при прикосновении через тело человека ощутимые раздражения
2) Неотпускающий ток- электрический ток вызывающий при прохождении через тело человека неприодолимые судорожные сокращения мышц руки в которой зажат провод и человек не в состоянии самостоятельно освободиться от действия электрического тока
3) Фибрилляционный ток- это электрический ток вызывающий при прохождении через тело человека фибрилляцию сердца
Наименьшие значения этих токов называются пороговыми: (при времени воздействия =1-2 сек.)
|
Реакция |
Переменный I мА (50Гц) |
Постоянный I мА |
|
Ощутимый |
0,6-1,6(1) |
5-7(5) |
|
Неотпускающий |
10-15(10) |
50-80(50) |
|
Фибрилляционный |
80-100(100) |
300 |
Ток более 5 А вызывает паралич сердца и дыхания минуя фибрилляцию
6)Путь протекания электрического тока через тело человека.
Большое значение в исходе поражения имеет путь протекания электрического тока через тело человека. Наиболее тяжелые последствия будут, если на пути тока оказывается сердце, грудная клетка, головной и спинной мозг (путь тока: рука-ноги, рука-рука), наименее опасный (нога-нога).
7) Формула для расчёта допустимого время пребывания людей в эп при уровне напряженности свыше 5 до 20 кВ/м.
При эксплуатации электроустановок высоких напряжений 330 кВ (ОРУ, ВЛ) и выше, необходимо учитывать отрицательное влияние электромагнитного поля Eмакс=5 кВ/м- напряжённость предельно допустимая,
Eпредельная=25 кВ/м - нахождение человека в зоне электрического поля запрещено.
При
необходимости проведения работ в зоне
электрического поля, время пребывания
человека определяется:
.
В качестве защиты от электрического поля используют стационарные или индивидуальные экранизирующие устройства или костюмы.
Для ограничения воздействия электрического поля над маршрутами передвижения персонала устанавливают горизонтальную экранирующую сетку. Для ремонта оборудования находящегося вблизи с действующим на границе монтируется вертикальная экранирующая сетка.
8)Системы тn-с, тn-s, тn-с-s, it, тt (схемы).
Первая буква – состояние нейтрали источника питания относительно земли:
|
|
Т |
|
|
|
I |
|
Вторая буква – состояние открытых проводящих частей относительно земли:
|
|
Т |
|
|
|
N |
|
Третья и четвертая буквы (после N) – совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:
|
|
S |
|
|
|
|
С |
|
|
|
|
N |
|
|
|
|
РЕ |
|
|
|
|
РЕN |
– совмещенный нулевой защитный и нулевой рабочий проводники. |
|
9)Ток, проходящий через тело человека, при 2х фазном прикосновении (схема, формула).

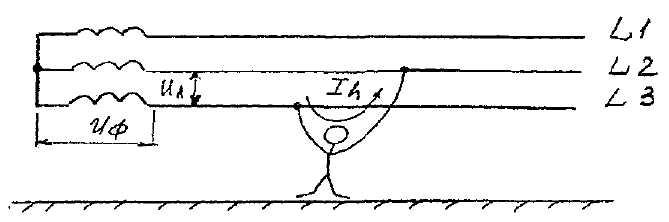

Двухфазное (двухполюсное) прикосновение (рис. 2.9) более опасно, поскольку к телу человека прикладывается наибольшее в данной сети напряжение. Ток через человека рассчитывается по формуле:
Рис.
2.9 Прикосновение человека к двум фазам
Для 3х фазной сети переменного тока человек попадает под линейное напряжение (Uл)
|
|
|
|
Исход поражения электрическим током не зависит от режима работы нейтрали, от помещения в котором находится человек, от проводимости пола.
Единственный способ защитить человека-применение изолирующих средств защиты (указателей, перчаток)

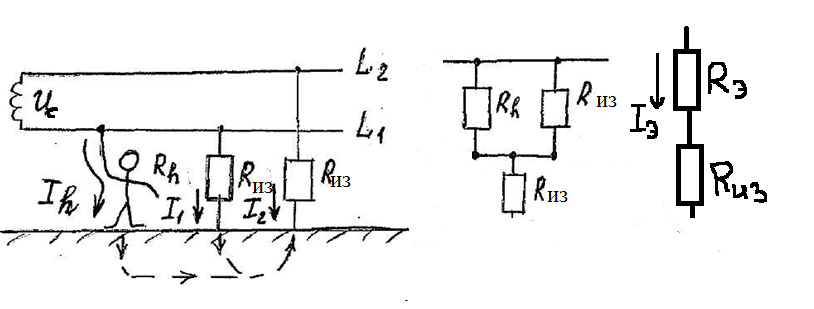

10)Ток, проходящий через тело человека, при однофазном прикосновении в 2-х проводной сети изолированной от земли (схема, формула).
При такой схеме, ток протекающий через человека считается неотпускающим.
В сетях с двухпроводной сетью с изолированной нейтралью исход поражения электрическим током напрямую зависит от сопротивления изоляции. Повышая сопротивление изоляции можно добиться безопасного обслуживания эл. установок.

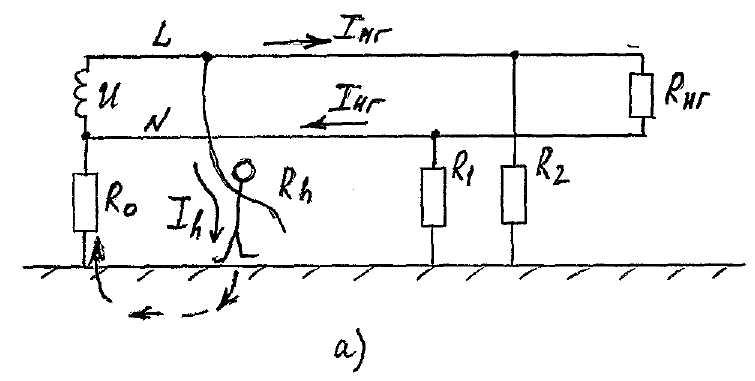

11)Ток, проходящий через тело человека, при однофазном прикосновении в однофазной двухпроводной сети с заземлённым проводом (схема, формула).
В однофазной двухпроводной сети с заземлённым проводом, ёмкостью которой можно пренебречь при прикосновении к незаземлённому проводу напряжение прикосновения и ток через тело человека определяются выражениями:
При фазным напряжением 220 В при Rh=1000 Ом, ток через человека будет:
Ток протекающий через человека в два раза превышает велечину порогового фибриляционного тока
Влияние
сопротивлений
и
изоляции проводов сети в этом случае
незначительно и ими можно пренебречь.
В случае. когда человек имеет на ногах непроводящую обувь (например, диэлектрические галоши) и стоит на изолирующем основании (например, на деревянном полу), то принимая Rоб= 100000 Ом и Rn=1000000 Ом, получим:
Этот ток не опасен для человека.
Для защиты в сетях с глухозаземлённой нейтралью применение изолирующих защитных средств, значительно уменьшает опасность поражения электрическим током

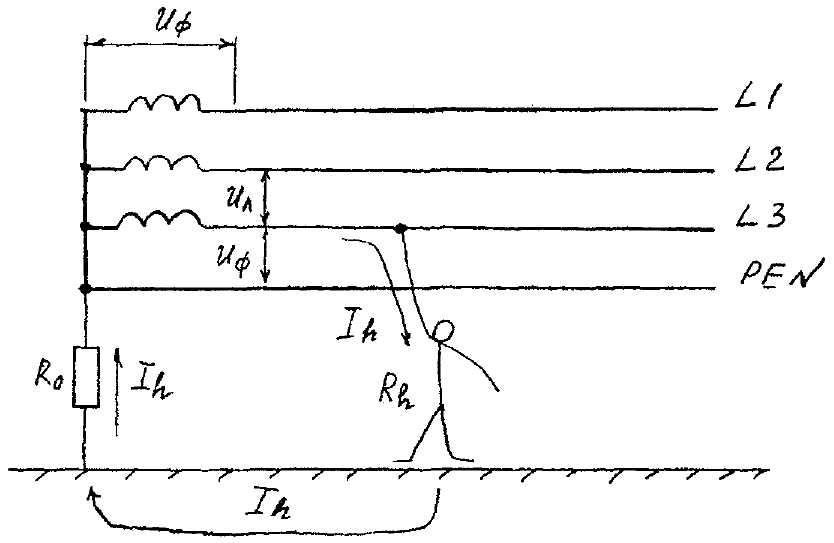

12) Ток, проходящий через тело человека, при однофазном прикосновении в 3-х фазной сети с заземлённой нейтралью (схема, формула).
Ток, проходящий через тело человека, будет определяться по формуле:
