Обычно сопротивление заземления нейтрали (R₀) во много раз меньше сопротивления тела человека (R_h) и не превышает 10 Ом, им можно пренебречь

Так, в сети с фазным напряжением 220 В при R_h=1000 Ом, ток через человека будет:

Этот ток смертельно опасен для человека.

В случае, когда человек имеет на ногах непроводящую обувь (например, диэлектрические галоши) и стоит на изолирующем основании (например, на деревянном полу), то принимая R_об= 100000 Ом и R_n=100000 Ом, получим:

Этот ток не опасен для человека.

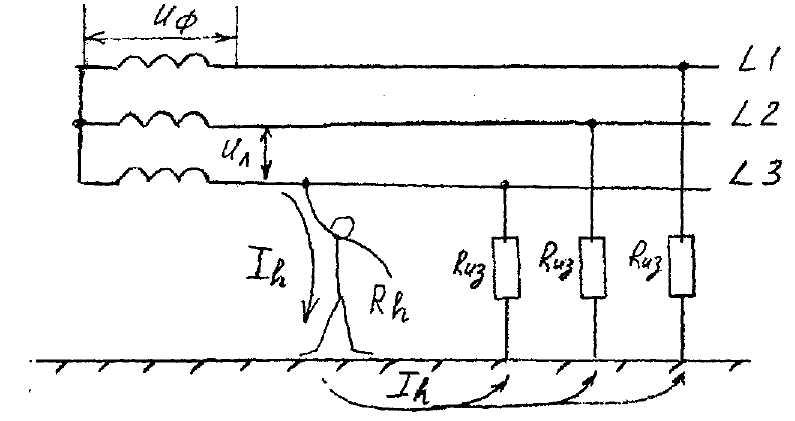

13)Ток, проходящий через тело человека, при однофазном прикосновении в 3-х фазной сети с изолированной нейтралью (схема, формула).

в сети с изолированной нейтралью условия безопасности находятся в прямой зависимости от сопротивления изоляции проводов сети относительно земли, (чем лучше изоляция, тем меньше ток, проходящий через тело человека).

14) Замыкания на корпус в электроустановках.

Замыкание на корпус - случайное электрическое соединение токоведущей части с металлическими нетоковедущими частями.

Напряжение прикосновения - напряжение между двумя точками цепи электрического тока, которых одновременно касается человек, чем дальше от заземлителя находится человек, тем больше U_пр. Так, при расстоянии х = ∞, а практически при х = 20 м (точка 1 на рис. 5) напряжение прикосновения имеет наибольшее значение: U_пр=φ_з; при этом α=1. Это наиболее опасный случай прикосновения. При наименьшем значении х, когда человек стоит непосредственно на заземлителе (точка 2 на рис. 5), U_пр = 0 и α = 0.

Запрещается применять единичный заземлитель с большими токами замыкания на землю. Для исключения поражения электрическим током при замыкании на землю применяются несколько заземлителей.

15) Замыкания на землю в электроустановках.

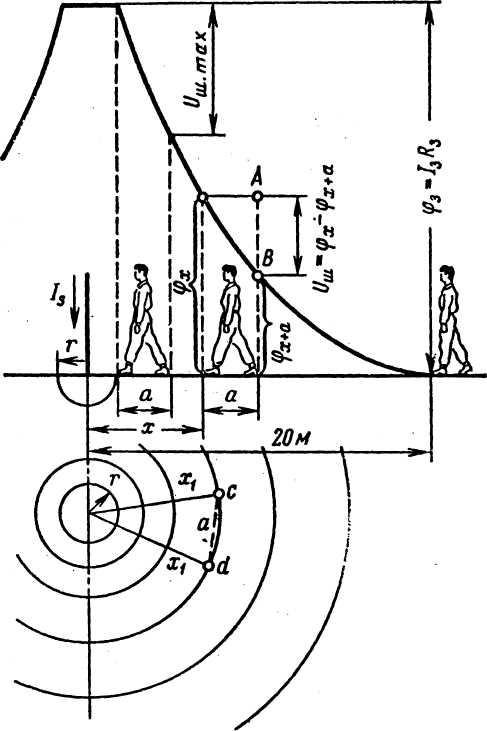

Напряжение шага есть напряжение между двумя точками цепи тока, находящихся одна от другой на расстоянии шага, на которых одновременно стоит человек. Длина шага 0,8 м.

Максимальные значения U_ш будет при наименьшем расстоянии от заземлителя, т. е. когда человек одной ногой стоит непосредственно на заземлителе, а другой – на расстоянии шага от него. Наименьшие значения U_ш будет при бесконечно большом удалении от заземлителя, а практически за пределами поля растекания тока, т. е. дальше 20 м. В этом месте U_ш ≈ 0. В ОРУ запрещается приближаться к месту замыкания на расстояние менее 8 м, а в ЗРУ- 4м.

16)Классификация электроустановок и помещений.

Условно электроустановки можно разделить по уровням напряжения и тока замыкания на землю:

1)электроустановки до 1 кВ;

2)электроустановки выше 1 кВ;

3)электроустановки с малым напряжением (не более 42 В);

4)электроустановки с малыми токами замыкания на землю (I_з500А);

5)электроустановки с большими токами замыкания на землю (I_з500А).

По режиму работы нейтрали:

К первой категории относятся электроустановки в сетях 220 кВ и выше работающие с глухозаземлённой нейтралью, а также электроустановки в сетях 110-220 кВ, работающие с эффективно-заземленными нейтралями

Ко второй категории относятся электроустановки в сетях 3-35 кВ, работающие с изолированной нейтралью, а также работающие в режиме резонансного заземления нейтрали.

К третьей категории относятся сети 110, 220, 380, 660 В, работающие с глухим заземлением нейтрали и с большими токами замыкания на землю.

К четвертой категории относятся сети до 1 кВ (220 380), работающие с изолированной нейтралью

В отношении опасности поражения людей электрическим током:

1 категория:Помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную и особую опасность;

2 категория:Помещения с повышенной опасностью, при наличии:

• сырость или токопроводящая пыль;

• токопроводящие полы

• высокая температура;

• возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющих соединение с земле, с одной стороны, и к металлическим корпусам электрооборудования, с другой.

3 категория:Особо опасные помещения:

• особая сырость;

• химически активная или органическая среда;

• одновременно два или более условий повышенной опасности.

Все открытые электроустановки приравнивается к особо опасным помещениям.

Жаркое помещение- постоянно или периодически (более 1 суток) превышает +35⁰С

Помещения с химически активной или органической средой- постоянно или в течение длительного времени содержаться агрессивные пары, газы, жидкости, образуются отложения или плесень разрушающие изоляцию и токоведущие части электрооборудования.

По доступности электрооборудования:

• закрытые электротехнические – закрытые на замок помещения, в которых установлено электрооборудование, не требующее постоянного надзора.

• электротехнические – помещения, в которых установлено электрооборудование, требующее постоянного электротехнического персонала (помещения управления, машинный зал ГЭС и т.д.);

• производственные – помещения, в которых электрооборудование доступно в течение длительного времени электротехническому персоналу (мастерские);

• служебные и бытовые (столовые, раздевалки, конторские помещения)

17) Меры защиты от прямого прикосновения в электроустановках.

1) Основная изоляция- это изоляция токоведущих частей обеспечивающая защиту персонала от прямого прикосновения. Основная изоляция должна быть изготовлена так, что её удаление могло быть возможно только после её разрушения.

2) Ограждения и оболочки- защитные устройства предназначенные для предотвращения прикосновения или приближения людей к токоведущим частям, находящимся под напряжением. Ограждение может быть сплошным, сетчатым и дырчатым. Ограждения и оболочки могут удаляться только специальным инструментом и электротехническим персоналом.

3) Барьеры- предназначены для защиты электротехнического персонала от случайного прикосновения к токоведущим частям находящимся под напряжением. Для удаления и установки барьеров не требуется специальный инструмент, они устанавливаются как правило персоналом электротехническим

4) Размещение вне зоны досягаемости. Размещение электрооборудования и открытых токоведущих частей вне зоны досягаемости, применяется для защиты людей от прямого прикосновения к токоведущим частям в электроустановках до 1 кВ. Для электроустановок до 1 кВ расстояние между доступными одновременно прикосновению к токоведущим частям должно быть не менее 2.5 м.

5) Применение сверхнизкого малого напряжения для защиты от прямого и косвенного прикосновения. Сверхнизкое напряжение не превышает 50 В переменного и 120 В постоянного тока.

Защита от прямого прикосновения не требуется для эл. установок меньше 25В переменного тока и 60В постоянного.

18) Меры защиты при косвенном прикосновении в электроустановках.

1) Заземление- называется преднамеренное электрическое соединение, какой либо точки сети электроустановки или оборудования заземляющим устройством.

-Заземление молниезащит- это предномеренное соединения молниеприёмников и разрядников в цепях отвода от них токов молний в землю

-Защитное заземление- преднамеренное электрическое соединение с землёй или заземляющим устройством не токоведущих частей, которые могут оказаться под напряжением в следствии замыкания на корпус

-Защитное зануление в электрических установках до 1 кВ- называется преднамеренное соединение открытых проводящих частей с глухозаземлённой нейтралью

1) Выносное заземляющее устройство- характеризуется тем, что заземлитель вынесен за пределы площадки на которой размещено оборудование. Такие устройства можно использовать в электроустановках до 1 кВ с небольшими токами замыкания на землю

2) Контурное заземляющее устройство- характеризуется тем, что электроды заземлителя размещаются по контуру(периметру) и внутри площадки. В качестве горизонтального заземлителя используется металлическая полоса.

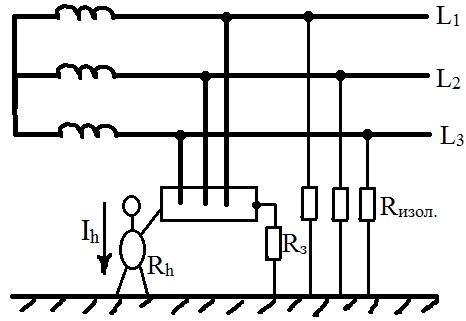

19) Принцип действия защитного заземления на примере сети до 1 кВ с изолированной нейтралью.

Принцип основан на снижении напряжения между корпусом и землей для снижения опасной величины.

Защитное заземление применяется в 3-х фазных сетях до 1 кВ с изолированной нейтралью

Сначала R_з нет:

Где: R_h=1000 Ом; =4500 Ом

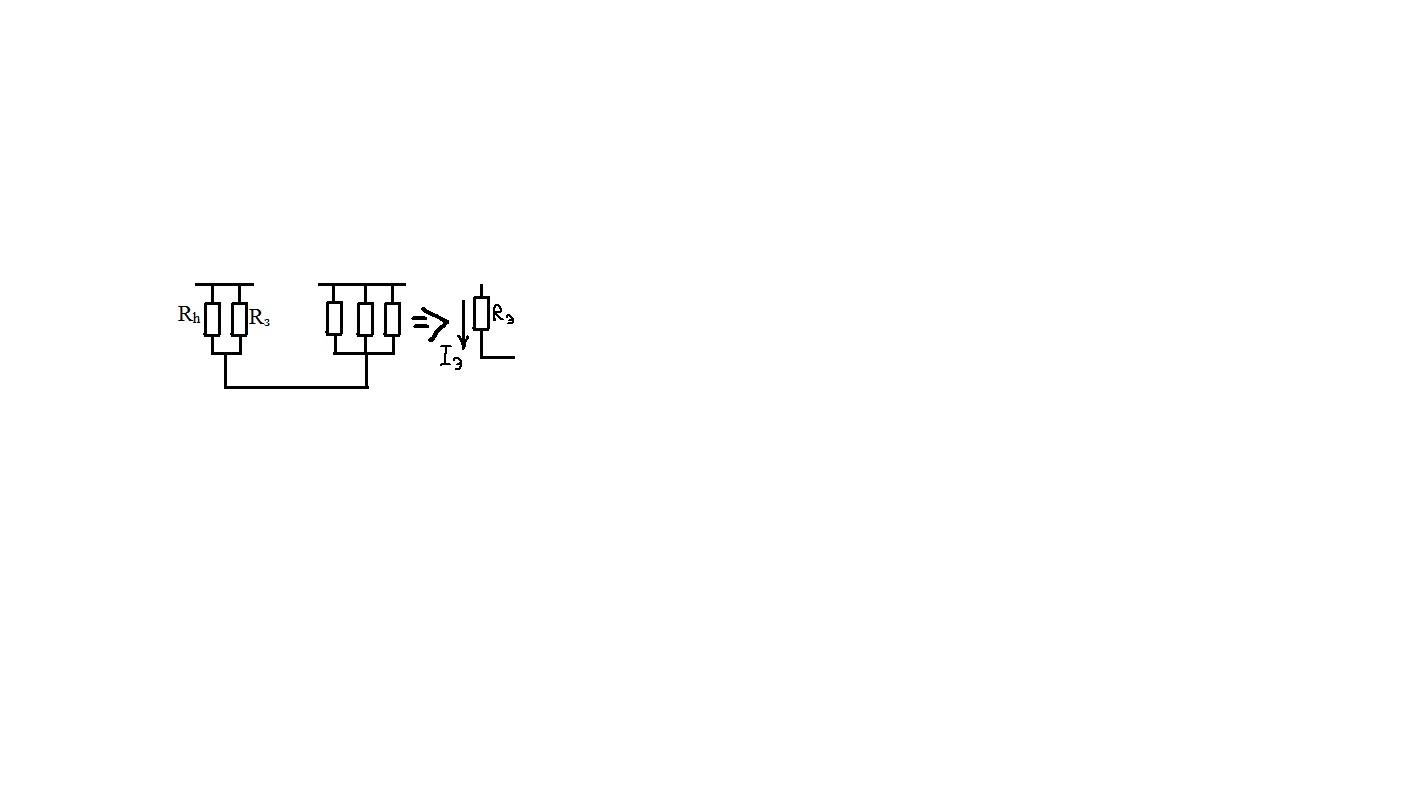

Теперь добавим R_з=4 Ом и пересчитаем ток проходящий через тело человека

(1)

Выразим из соотношения (1) ток через человека:

Применение защитного заземления полностью обеспечивает безопасность персонала
