Материал: Пожарная безопасность технологических процессов. Каргашилов Д.В., Паршина А.П

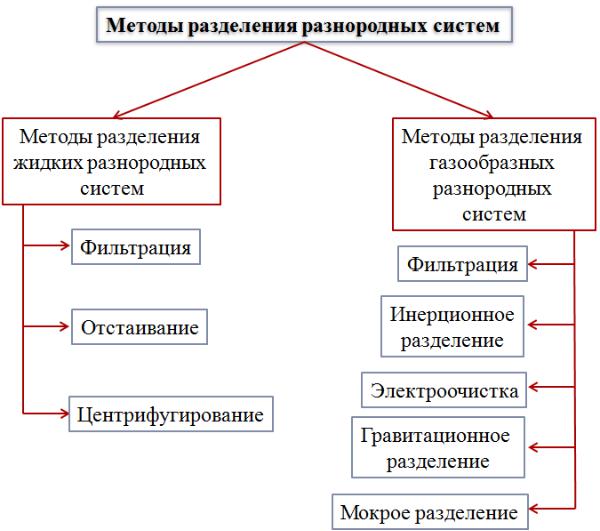

Рис. 2.5. Методы разделения разнородных систем в соответствии с агрегатным состоянием веществ

Взрывопожароопасность гидромеханических процессов заключается в применении технологического оборудования, работа которого осуществляется под давлением, а также в ходе производства фильтрации, отстаивания и других гидромеханических процессов могут подвергаться вещества, обладающие взрывопожароопасными свойствами [3].

Транспортировка жидкостей и газов осуществляется различными видами насосов (рис. 2.6).

Процесс перемещения газов и жидкостей может привести к возникновению горения в случае зажигания горючей среды, образованной от перемещаемых горючих жидкостей и газов, от следующих возможных источников зажигания:

-теплового проявления механической энергии (трение);

-фрикционных искр;

-разрядов статического электричества;

-процессов самовозгорания веществ.

15

Рис. 2. 6. Схема классификации устройств для перемещения газов и жидкостей

Тепловые процессы характеризуются законами теплопередачи, которые описывают способы распределения теплоты. Тепловые технологические процессы представлены на рис. 2.7.

16

Рис. 2.7. Схе ма классификации тепловых процес сов

Для осуществления тепловых процессов применяются теплоносители и хладагенты. В качестве теплоносителей, которые обеспечивают нагрев, применяются:

-горячая вода;

-водяной пар;

-нагретые продукты производства;

-топочные газы;

-горячий воздух;

-расплавленный металл;

-расплавы солей;

-органические продукты.

В качестве хладаген тов применяют:

-атмосферный возду х;

-воду;

-продукты производства (холодные);

-рассолы и антифризы.

Классификация теплообменных аппаратов представлена на рис. 2.8. Пожарная опасность теплообменных процессов заклю чается в примене-

нии нагретых теплоносит елей, которые являются достаточно мощными источниками зажигания. При этом реализация взрывопожароопасной ситуации может произойти в результате повышения давления в печах, нарушения целостности оборудования, взрыва в топочном пространстве печи, а также в результате самовозгорания отложений на теплообменной поверхности.

Массообменные технологические процессы описывают ся законами массопереноса и тепломассопереноса и заключаются в изменени и свойств веществ

17

посредством их переноса из одной фазы в другую через поверхность их раздела. Классификация массообменных процессов представлена н а рис. 2.9.

Рис. 2.8. Схема классификации теплообменных апп аратов

18

Рис. 2.9. Схема классификации массообменных про цессов

Адсорбция и абсор бция – это процессы поглощения одним веществом другого. Таким образом, а дсорбция заключается в поглощен ии твердым веществом газа или пара, а аб сорбция – в поглощении жидкость ю газов. При этом может происходить выделение тепла. Пожарная опасность пр оцессов заключается в том, что большинство твердых пористых веществ обладает способностью к самовозгоранию. Аппа раты, предназначенные для абсор бции, называются скрубберами. Они класси фицируются по принципу взаимодей ствия разных фаз (рис. 2.10).

Рис. 2.10 . Схема классификации скрубберов

19
