Материал: posobie

86

конструирования

катализаторов

,

отметим

два

,

полученных

в

исследованиях

российских

ученых

.

Первый

пример

демонстрирует

важность

учета

гидро

-

фобно

-

гидрофильных

взаимодействий

.

В

этом

отношении

базальная

грань

микрокристалла

пористого

углеродного

материала

более

гидрофобна

,

чем

его

боковая

грань

с

кислородсодержащими

группировками

.

Если

молекуляр

-

ный

предшественник

наносимого

компонента

является

полимером

,

можно

,

во

-

первых

,

изменяя

гидрофильные

свойства

полимера

  (

вводя

в

его

состав

ионогенные

группы

)

и

,

во

-

вторых

,

изменяя

соотношение

площадей

гидро

-

фобной

и

гидрофильной

частей

поверхности

углеродного

материала

,

целена

-

правленно

создавать

необходимую

для

проведения

реакции

  «

архитектуру

»

катализатора

.

Так

,

при

получении

важнейших

катализаторов

гидрирования

  «

палла

-

дий

на

угле

»

одной

из

стадий

является

синтез

так

называемого

предшест

-

венника

 [Pd(OH)

2

]

n

/C,

где

 [Pd(OH)

2

]

n

 –

полигидроксокомплекс

палладия

 –

линейный

полимер

,

построенный

из

молекул

 Pd(OH)

2

.

Поскольку

этот

по

-

лимер

является

частицей

,

имеющей

гидрофильные

свойства

,

он

сорбирует

-

ся

преимущественно

на

участках

углеродной

поверхности

,

также

прояв

-

ляющей

гидрофильные

свойства

,

то

есть

на

боковых

гранях

кристаллов

,

где

сосредоточены

гидроксильные

и

карбоксильные

группировки

.

Следова

-

тельно

,

меняя

концентрацию

гидрофильных

группировок

на

поверхности

угля

 (

например

,

окисляя

её

)

или

вводя

в

состав

ионы

щелочных

металлов

,

можно

широко

варьировать

энергию

гидрофильных

взаимодействий

и

та

-

ким

образом

влиять

на

каталитические

свойства

системы

.

Второй

пример

демонстрирует

возможность

реализации

на

поверхно

-

сти

углерода

эффектов

 «

матричной

активации

реагента

».

Создавая

углерод

,

поверхность

которого

будет

  «

испещрена

»

большим

количеством

плоских

щелеобразных

пор

размером

 ~ 0.35

нм

,

можно

ставить

задачи

не

только

фильтрации

плоских

молекул

ароматических

соединений

из

углеводород

-

ного

 «

супа

»,

но

и

их

селективного

превращения

.

Эта

идея

реализуется

для

борьбы

с

хлорароматическими

соединениями

,

опасными

загрязнителями

окружающей

среды

,

источниками

диоксинов

.

7.2.

Вторичный

размерный

эффект

При

достижении

определенного

среднего

расстояния

между

наноча

-

стицами

или

при

определенной

поверхностной

плотности

частиц

осуществ

-

ляется

межкластерный

перенос

заряда

.

На

рис

. 7.5

представлены

три

пре

-

дельных

случая

заполнения

поверхности

носителя

наночастицами

металла

.

В

первом

 –

поверхностная

концентрация

частиц

мала

,

частицы

изоли

-

рованы

.

Межкластерный

перенос

заряда

невозможен

,

наночастицы

 «

не

чув

-

ствуют

»

друг

друга

и

действуют

независимо

.

Единственный

путь

возникно

-

вения

зарядов

в

данном

случае

 –

перенос

заряда

между

кластером

и

под

-

87

ложкой

.

Это

становится

возможным

в

случае

проводящей

подложки

,

на

-

пример

полупроводниковой

,

как

в

случае

кремния

.

Начиная

с

какой

-

то

поверхностной

плотности

,

на

носителе

возникают

группы

 (

ансамбли

)

наночастиц

,

в

которых

становится

возможным

перерас

-

пределение

зарядов

под

действием

тепловых

флуктуаций

.

В

этот

момент

следует

ожидать

сильного

роста

каталитической

активности

независимо

от

направления

переноса

заряда

в

лимитирующей

стадии

процесса

,

т

.

к

.

при

межкластерном

переносе

заряженные

частицы

образуются

парами

,

и

в

лю

-

бом

случае

будет

происходить

активация

катализатора

.

Наконец

,

в

третьем

случае

,

когда

на

поверхности

достигается

высокая

плотность

частиц

 (

степень

заполнения

поверхности

близка

к

 100%

или

воз

-

никают

многослойные

покрытия

),

между

ними

возникает

эффективный

контакт

,

и

электропроводность

приближается

к

металлической

.

В

этом

слу

-

чае

происходит

делокализация

заряда

.

Здесь

следует

ожидать

падения

ак

-

тивности

.

Фактически

речь

идет

о

своеобразном

размерном

эффекте

,

кото

-

рый

можно

назвать

,

в

отличие

от

обычного

размерного

эффекта

,

размерным

эффектом

второго

рода

  (

вторичный

размерный

эффект

).

Этот

эффект

дол

-

жен

проявляться

при

соблюдении

следующих

условий

:

размер

частиц

дол

-

жен

быть

оптимальным

и

соответствовать

нескольким

нм

;

величина

меж

-

гранульного

зазора

должна

соответствовать

расстоянию

туннельного

пере

-

носа

электрона

,

т

.

е

.

в

реальных

условиях

составлять

около

 1

нм

;

степень

за

-

полнения

поверхности

должна

быть

ниже

 100%,

ансамбли

частиц

отделены

друг

от

друга

промежутками

;

подложка

является

диэлектриком

;

реакция

чувствительна

к

зарядовому

состоянию

катализатора

.

Ниже

приведены

экс

-

периментальные

и

теоретические

доказательства

существования

подобного

размерного

эффекта

.

Рис

. 7.5.

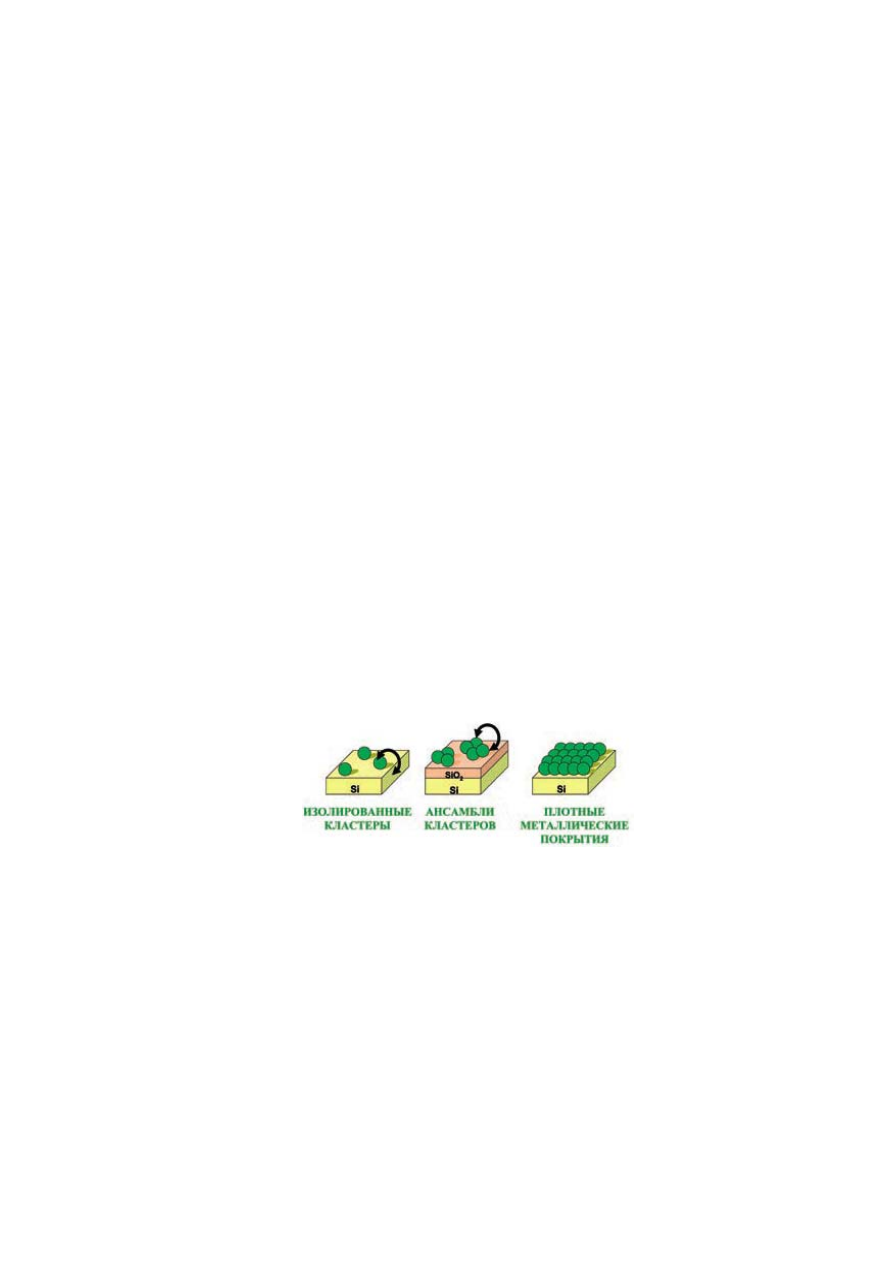

Схема

процессов

переноса

заряда

между

кластерами

и

носителем

[

Ростовщикова

Т

.

Н

.,

Смирнов

В

.

В

.,

Кожевин

В

.

М

.,

Явсин

Д

.

А

.,

Гуревич

С

.

А

.

Межкластерные

взаимодействия

в

катализе

наноразмерными

частицами

 //

Российские

нанотехнологии

, 2007.

Т

. 2,

№

 1–2.

С

. 47–60]

На

рис

. 7.6

на

примере

изомеризации

хлоролефинов

приведена

типич

-

ная

зависимость

каталитической

активности

нанокомпозита

меди

от

содер

-

жания

металла

в

полимере

.

Максимум

активности

наблюдается

в

области

резкого

скачка

проводимости

пленки

,

когда

в

узкой

области

концентраций

металла

происходит

переход

от

типичного

диэлектрика

к

полупроводнику

.

Средняя

величина

межчастичного

зазора

в

катализаторах

оптимального

со

-

става

с

максимальной

каталитической

активностью

составляет

 1–2

нм

,

т

.

е

.

88

допускает

возможность

туннельного

переноса

электрона

между

нанокла

-

стерами

металла

.

Эти

данные

позволили

впервые

предположить

важную

роль

процессов

перераспределения

зарядов

между

наночастицами

в

форми

-

ровании

особых

каталитических

свойств

ансамбля

.

Рис

. 7.6.

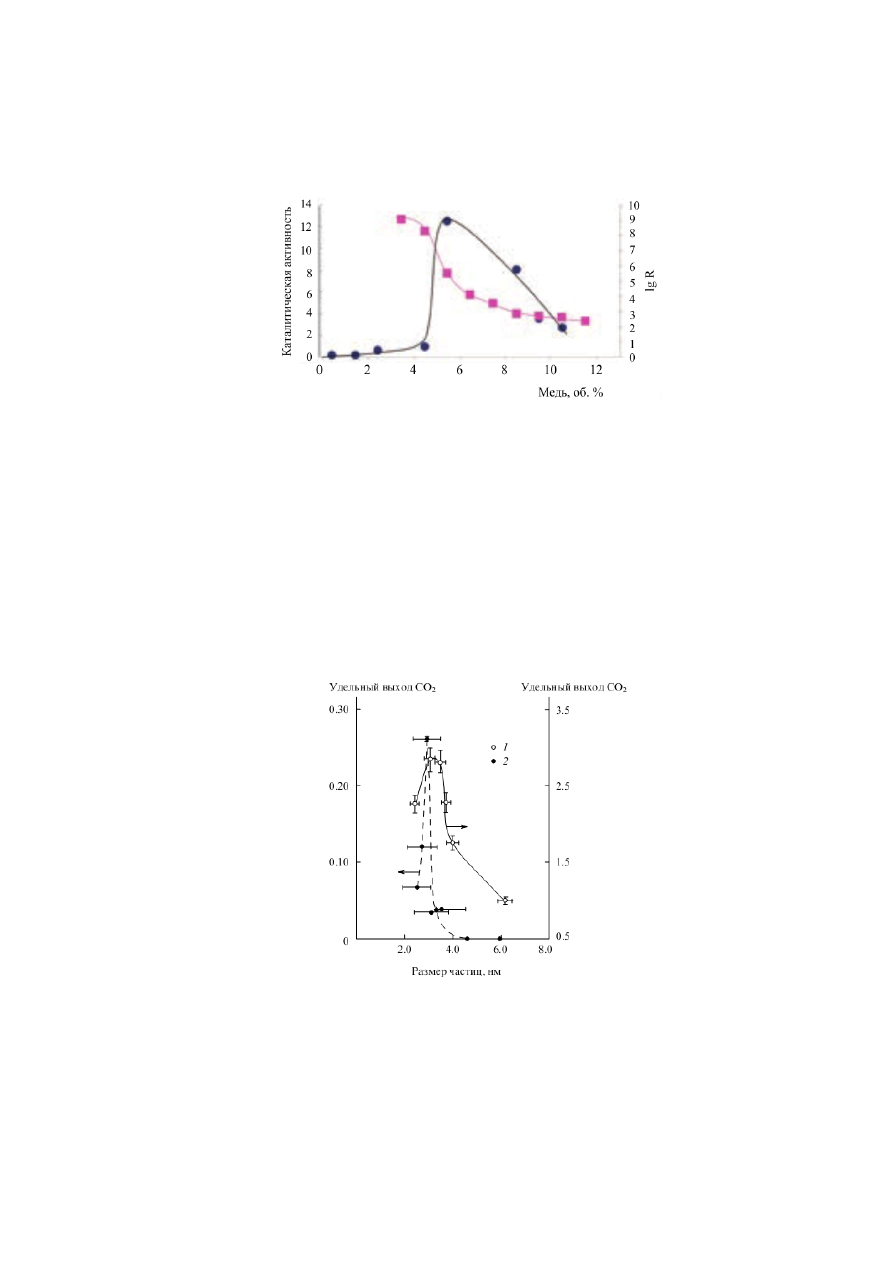

Зависимости

каталитической

активности

нанокомпозитов

медь

 –

поли

-

параксилилен

в

изомеризации

 3,4-

дихлорбутена

-1

в

транс

-1.4-

дихлорбутен

-2

при

 100 °

С

и

их

удельного

сопротивления

от

содержания

меди

 (

объемные

 %)

[

Ростовщикова

Т

.

Н

.,

Смирнов

В

.

В

.,

Кожевин

В

.

М

.,

Явсин

Д

.

А

.,

Гуревич

С

.

А

.

Межкластерные

взаимодействия

в

катализе

наноразмерными

частицами

 //

Российские

нанотехнологии

, 2007.

Т

. 2,

№

 1–2.

С

. 47–60]

Сильный

размерный

эффект

наблюдается

при

окислении

 CO

в

СО

2

в

смеси

СО

 :

СО

2

 = 1 : 5

над

нанесенными

кластерами

 Au/TiO

2

 (

рис

. 7.7).

Это

связывают

с

переходом

частиц

,

проявляющих

неметаллические

свойства

,

к

частицам

с

металлическими

свойствами

.

Наибольшая

активность

проявля

-

ется

при

 2.8–3.2

нм

.

Рис

. 7.7.

Зависимость

активности

частиц

золота

,

осажденных

на

 TiO

2

путем

вакуумной

конденсации

 (1)

и

химическим

методом

 (2),

от

их

размеров

[

Шабатина

Т

.

И

.,

Масцетти

Д

.,

Огден

Д

,

Сергеев

Г

.

Б

.

Криохимические

конкурентные

реакции

атомов

,

кластеров

и

наноразмерных

частиц

переходных

металлов

 //

Успехи

химии

, 2007.

Т

. 76,

№

 12.

С

. 1202–1218]

89

Катализ

относится

к

поверхностным

явлениям

,

поэтому

эффективные

катализаторы

должны

иметь

большую

площадь

поверхности

,

что

предполагает

малый

размер

активных

частиц

.

Основными

характеристиками

при

этом

являются

дисперсность

частиц

,

то

есть

доля

поверхностных

атомов

в

частицах

,

и

удельная

поверхность

,

то

есть

поверхность

,

приходящаяся

на

единицу

массы

.

Малые

металлические

частицы

часто

являются

неустой

-

чивыми

,

склонными

к

спеканию

,

в

частности

,

при

температурах

,

отвечающих

типичным

каталитическим

реакциям

.

По

этой

причине

большинство

твердотельных

катализаторов

,

используемых

в

промыш

-

ленности

,

представляют

собой

частицы

,

распределенные

в

порах

инертных

носителей

.

Материалом

носителей

обычно

служат

кремнезем

,

оксиды

алюминия

,

титана

,

магния

,

цинка

,

циркония

,

а

также

активированный

уголь

.

Морфология

частиц

опять

же

определяется

поверхностной

энергией

как

частиц

самих

по

себе

,

так

и

носителя

.

Для

гидрирования

высших

олефинов

используют

полимериммобили

-

зованные

наноразмерные

частицы

 Pt,

закрепленные

на

сополимере

стирола

с

дивинилбензолом

,

модифицированном

иминодиацетатной

кислотой

 (

рис

. 7.8).

Приготовление

катализатора

включало

дополнительную

иммобилизацию

в

набухших

матрицах

 Al

3+

, Mg

2+

или

 Na

+

,

затем

обработку

водным

раствором

H

2

PtCl

6

с

последующим

восстановлением

 LiBH

4

.

Размер

частиц

d

 = 2.6

нм

.

Рис

. 7.8.

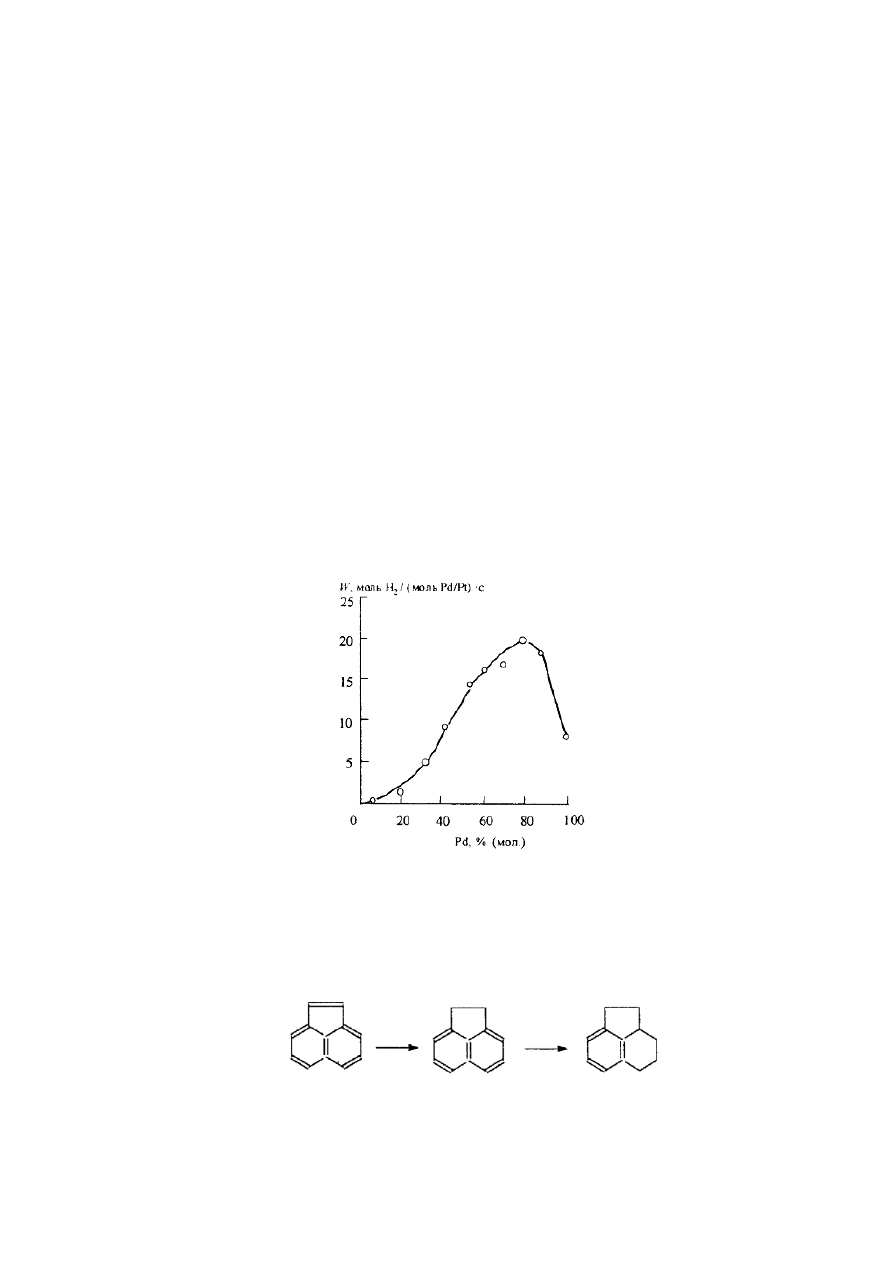

Начальная

скорость

гидрирования

 W 1,3-

циклооктадиена

 (25

ммоль

)

при

 30 °

С

как

функция

полимер

-

иммобилизованного

 Pd/Pt-

биметаллического

кластера

 (0.01

ммоль

),

приготовленного

в

атмосфере

 N

2

Частично

используют

 Pd/Pt

НЧ

в

гидрировании

двойных

и

тройных

связей

:

90

Процесс

гидрирования

аценафтилена

полимерстабилизированным

Pd (

получаемым

испарением

 Pd

на

охлажденные

полимерные

матрицы

,

d

≈

 3–1

нм

)

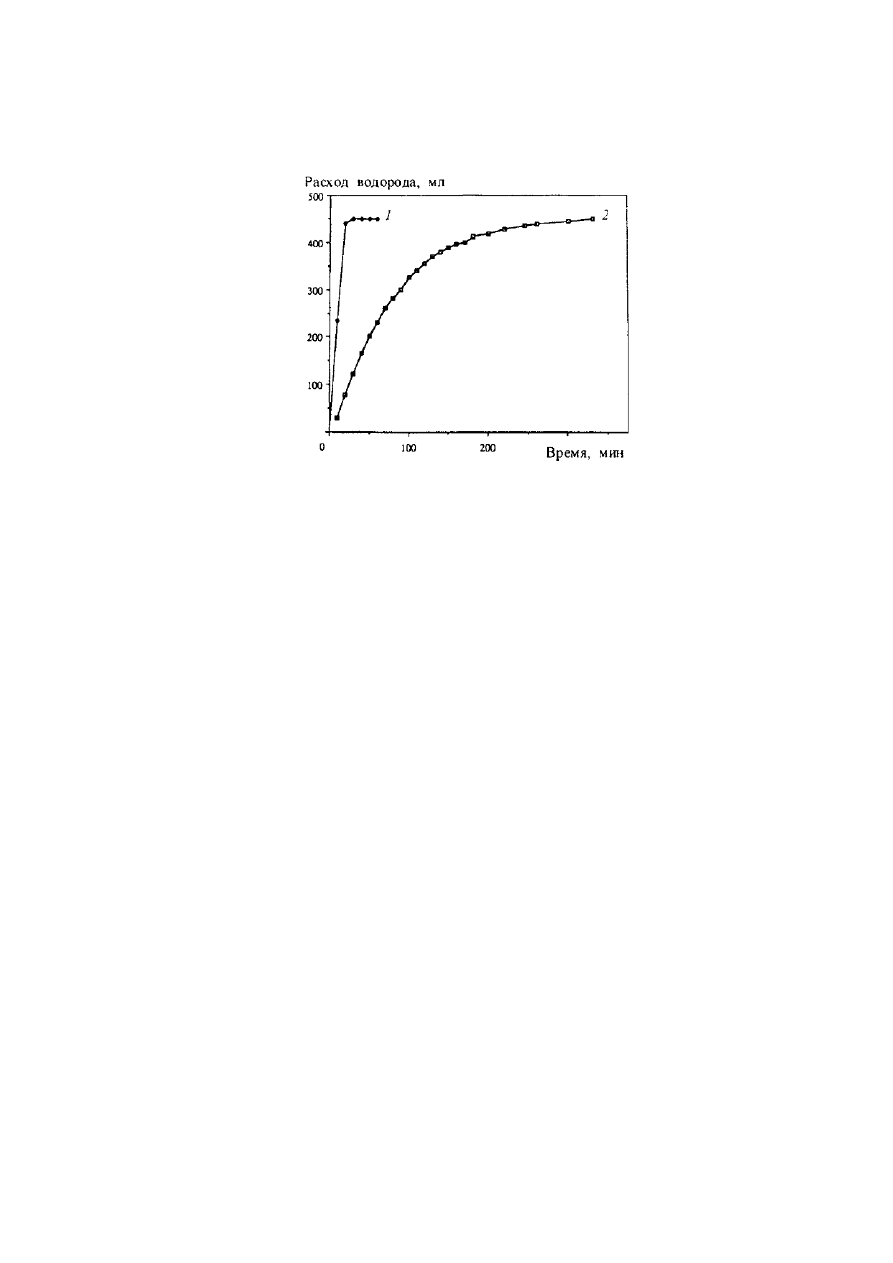

представлен

на

рис

. 7.9:

Рис

. 7.9.

Зависимость

расхода

водорода

от

времени

гидрирования

аценафтилена

(20

ммоль

) 0.31

ммоль

полимерстабилизированного

коллоида

 Pd (1)

и

 Pd/C (2)

(50

мл

метилциклогексана

; 25 °

С

; 0,1

МПа

 H

2

)

Разработанные

методы

управления

размером

частиц

 Ag

были

использованы

для

изучения

катализируемого

 Ag

восстановления

пара

-

нитрофенола

борогидридом

натрия

при

 283-333

К

.

НЧ

 Ag

размером

 4

и

 18

нм

стабилизированы

полиакриловой

кислотой

.

Наблюдаемые

величины

скорости

реакции

,

отнесенные

к

единичной

поверхности

катализатора

,

порядок

реакции

по

катализатору

и

энергии

активации

реакций

зависят

от

размера

частиц

 Ag.
