Материал: posobie

81

Определяющее

влияние

на

свойства

наноразмерных

катализаторов

оказывает

,

как

известно

,

размер

частиц

.

Первичный

размерный

эффект

в

ка

-

тализе

,

т

.

е

.

зависимость

каталитической

активности

или

селективности

от

размера

кластера

,

определяется

,

помимо

возрастания

площади

поверхности

частиц

с

повышением

дисперсности

,

двумя

важнейшими

факторами

.

Пер

-

вый

    –

зависимость

энергетических

параметров

наночастиц

от

их

размера

,

второй

же

связан

со

структурными

изменениями

поверхности

кластеров

:

различной

кривизной

поверхности

,

выходом

на

поверхность

элементов

раз

-

ных

кристаллографических

граней

,

ребер

,

вершин

,

наличием

дефектов

.

Химическая

активность

обычного

гетерогенного

катализатора

пропор

-

циональна

  e

г

o

удельной

поверхности

,

что

обеспечивает

наночастицам

хо

-

рошую

перспективу

использования

в

качестве

эффективных

катализаторов

.

Удельная

поверхность

обычно

указывается

в

единицах

м

2

на

г

  (

табл

. 7.1).

Формулы

для

расчета

удельной

поверхности

представлены

ниже

.

r

де

а

,

d

и

L

выражены

в

нанометрах

,

а

плотность

ρ

 –

в

г

/c

м

3

.

Таблица

 7.1

Зависимость

удельной

поверхности

от

размера

частиц

Размер

,

нм

Удельная

поверхность

,

м

2

/

г

4
6

10
20
30
40
60

100
200

281
187
112

57
38
29
19
11

6

Значительная

доля

атомов

в

наночастицах

находится

на

поверхности

.

Многие

свойства

материалов

,

состоящих

из

зерен

микро

-

и

в

особенности

нанометровых

размеров

сильно

зависят

от

их

удельной

поверхности

.

Например

,

можно

ожидать

,

что

плотность

слабосвязанного

гранулирован

-

ного

материала

будет

определяться

контактной

площадью

отдельных

зерен

.

82

Однако

из

этого

вовсе

не

следует

,

что

каталитическая

активность

обяза

-

тельно

пропорциональна

площади

поверхности

в

диапазоне

размеров

нано

-

частиц

 (

рис

. 7.2.).

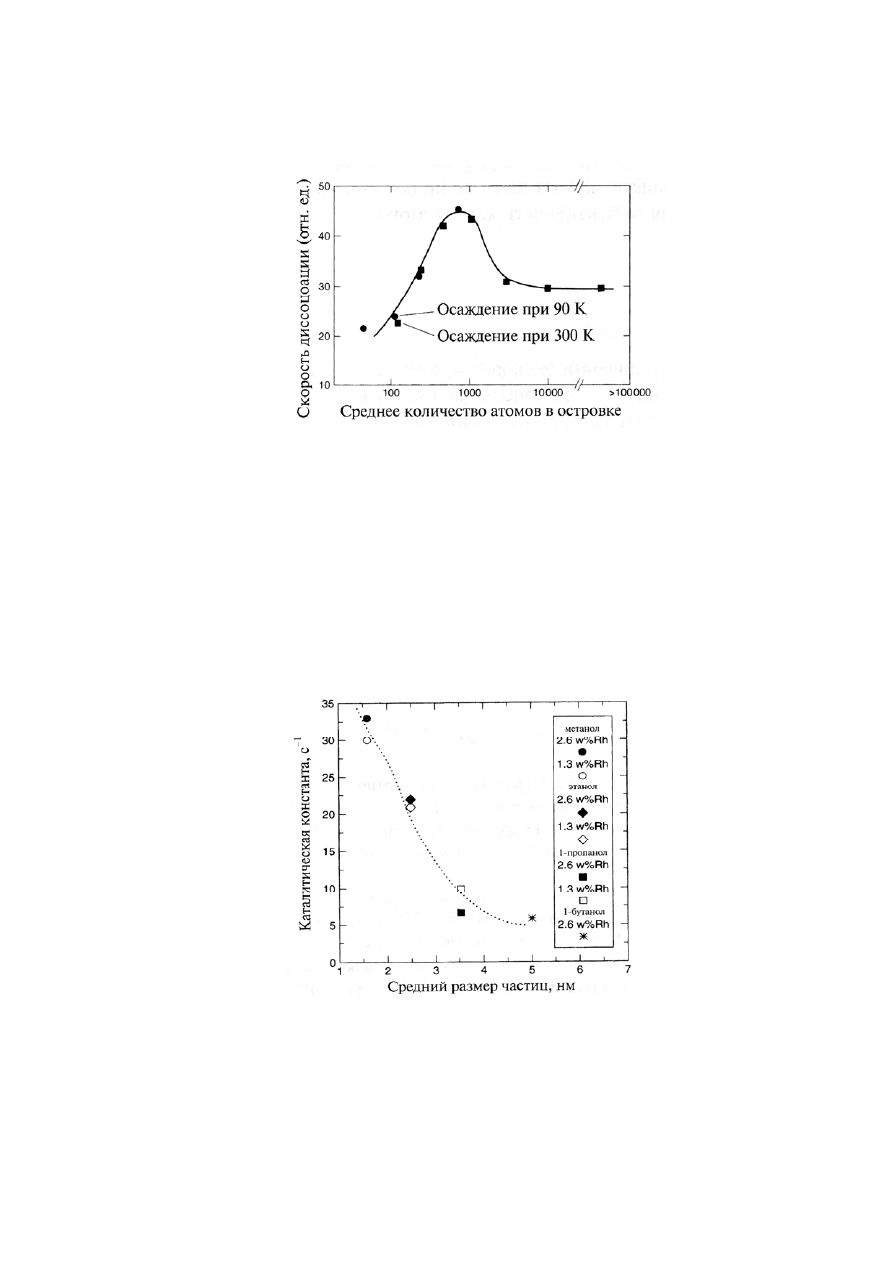

Рис

. 7.2.

Зависимость

скорости

диссоциации

монооксида

углерода

.

Кластеры

 Rh,

характеризующиеся

различным

количеством

атомов

 Rh

в

агрегате

,

осаждали

на

пленках

 Al

2

O

3

. Rh

покрывался

 CO

до

насыщения

,

после

чего

материал

нагревали

.

Количество

атомарного

углерода

 –

мера

скорости

диссоциации

для

каждого

размера

кластера

 (

островка

)

Следующий

рисунок

 (

рис

. 7.3)

показывает

,

что

активность

или

количе

-

ство

циклов

в

единицу

времени

реакции

гидрогенизации

циклогексена

в

циклогексан

,

нормированная

на

концентрацию

атомов

 Rh

на

поверхности

,

уменьшается

с

увеличением

размеров

частиц

от

 1.5

до

 3.5

нм

,

а

затем

пере

-

стает

от

нее

зависеть

.

Рис

. 7.3.

Площадь

поверхности

наночастиц

Использование

наночастиц

металла

для

создания

новых

катализаторов

привлекает

пристальное

внимание

исследователей

.

Горение

метана

на

воз

-

духе

стабильно

при

температуре

более

 1300 °

С

.

Однако

при

этих

темпера

-

83

турах

выделяются

вредные

оксиды

азота

.

Актуален

поиск

новых

катализа

-

торов

.

Можно

осуществлять

процесс

при

 400 °

С

.

Для

этого

использовали

обратные

эмульсии

на

основе

изооктана

,

воды

и

ПАВ

 (

продукты

полиэти

-

леноксида

со

спиртами

).

Соли

 Ba(OC

3

H

7

)

2

и

 Al(OC

3

H

7

)

3

растворяли

в

изоок

-

тане

и

смешивали

с

микроэмульсией

.

Получался

твердый

кристалл

нано

-

размерного

гексаалюмината

 Ba,

проявляющий

каталитические

свойства

.

В

водных

буферных

микроэмульсиях

осуществлен

ряд

реакций

,

ката

-

лизируемых

наночастицами

 Pd.

Реакция

N

,

N

-

диметил

-

п

-

фенилендиамина

с

Со

(NH

3

)

5

Cl

2+

.

Лимитирующая

стадия

связана

с

адсорбцией

органических

соединений

на

частицах

 Pd

d

 = 2.5

нм

,

находящихся

внутри

микроэмульсий

.

Энергия

активации

снижается

от

 97

кДж

/

моль

при

 15 °

С

до

 39

кДж

/

моль

при

 40 °

С

.

Каталитическое

окисление

СО

применяется

для

очистки

воздуха

,

в

технологии

топливных

элементов

,

основанных

на

использовании

углеводо

-

родов

.

Обнаружена

высокая

каталитическая

активность

наночастиц

 Au,

d

≈

4

нм

,

нанесенных

на

оксид

марганца

.

Имеет

место

частичный

перенос

заря

-

да

от

центра

на

кластер

 Au.

Для

оксида

 Ti

он

составляет

 0.15

заряда

элек

-

трона

.

Изменения

дефектных

мест

в

 TiO

2

на

границе

между

кластерами

 Au

и

Т

iO

2

определяют

электронные

и

каталитические

свойства

частиц

золота

,

изменяют

активность

 TiO

2

,

облегчая

миграцию

вакансий

кислорода

.

Фотокаталитическое

восстановление

бис

(2-

дипиридил

)

дисульфида

(RSSR)

в

 2-

меркаптопиридин

 (RSH)

водой

происходит

селективно

на

по

-

верхности

 TiO

2

:

2

2

2RS..TiO ( ) 2H

2RSH+TiO

t

K

e

−

+

+

⎯⎯→

.

Скорость

процесса

значительно

увеличивается

при

нанесении

наночастиц

Ag (0.24

масс

. %)

размером

менее

 1

нм

.

a

K

2

2

RS SR Ag TiO

2RS Ag TiO

−

+

−

←⎯→

−

−

,                      (1)

(

)

I

2

2

2RS Ag TiO

2RS Ag TiO e

h

ϕ

−

+

−

−

⎯⎯→

−

−

⋅⋅⋅

,                  (2)

(

)

d1

k

2

2

2RS Ag TiO e

h

2RS Ag TiO

−

+

−

−

⋅⋅⋅

⎯⎯→

−

−

,                  (3)

(

)

( )

( )

cs

k

2

2

2RS Ag TiO e

h

2RS Ag e

TiO h

−

+

−

+

−

−

⋅⋅⋅

⎯⎯→

−

−

,            (4)

( )

( )

d 2

k

2

2

2RS Ag e

TiO h

2RS Ag TiO

−

+

−

−

⎯⎯→

−

−

,                   (5)

( )

( )

( )

0

k

2

2

2

2

1

2RS Ag e

TiO h

H O

2RS Ag e

TiO

2H

O

2

−

+

−

+

−

−

+

⎯⎯→

−

−

+

+

, (6)

( )

r

k

2

2

2RS Ag e

TiO

2H

2RSH Ag TiO

−

+

−

−

+

⎯⎯→

+

−

               (7)

где

 K

a

 –

константа

равновесия

адсорбции

,

 I

 –

интенсивность

света

,

φ

 –

интен

-

сивность

поглощенного

света

,

k

 –

константа

скорости

соответствующих

стадий

.

На

стадии

 (1)

селективная

адсорбция

 RSSH

на

поверхности

наночастиц

серебра

сопровождается

разрывом

связи

 S–S.

На

стадии

 (2)

при

возбужде

-

нии

наночастиц

в

области

запрещенной

зоны

 TiO

2

генерируется

пара

 (

е

-

) –

84

дырка

  (

h

+

).

Большинство

электронно

-

дырочных

пар

рекомбинируют

 ((3),

(5)).

На

стадии

 (4)

происходит

разделение

зарядов

.

Наночастицы

серебра

присоединяют

е

-

,

дырки

переходят

на

подложку

 TiO

2

.

Положительный

по

-

тенциал

дырки

достаточен

для

окисления

воды

и

образования

 H

+

и

 O

2

 (6).

На

стадии

 (7)

каталитическая

система

восстанавливается

и

образуется

 RSH.

Нанесенные

наночастицы

серебра

вызывают

:

–

ускорение

адсорбции

 RSSR;

–

пространственное

разделение

позиций

,

на

которых

происходит

вос

-

становление

частиц

серебра

,

окисление

подложки

 TiO

2

,

т

.

е

.

эффект

разде

-

ления

зарядов

.

–

селективную

адсорбцию

окисляемого

соединения

  (

Н

2

О

)

в

местах

окисления

и

восстановления

,

обуславливающую

высокую

селективность

процесса

.

Энергия

активации

от

присоединения

 Ag

не

изменяется

,

в

результате

чего

предполагается

,

что

лимитирующей

является

не

фотокатализируемая

стадия

,

а

стадия

 (6).

Тиолы

используются

в

агрохимии

,

нефтехимии

,

фармацевтике

и

для

ста

-

билизации

наночастиц

металлов

.

В

последние

годы

в

катализе

начали

активно

применять

полупровод

-

никовые

наночастицы

 (

оксиды

,

сульфиды

)

в

полярных

 (

ацетонитрил

)

орга

-

нических

растворителях

,

например

,

в

реакции

фотоокисления

пентахлорфе

-

нола

 –

токсичного

соединения

,

используемого

в

качестве

фунгицида

,

для

консервации

древесины

.

Важно

отметить

экстремально

сильную

зависи

-

мость

скорости

реакции

от

размера

частиц

в

случае

с

 MoS

2

,

которая

в

свою

очередь

отражает

влияние

ширины

запрещенной

зоны

частицы

и

связана

с

соответствующим

изменением

потенциала

восстановления

 (

рис

. 7.4).

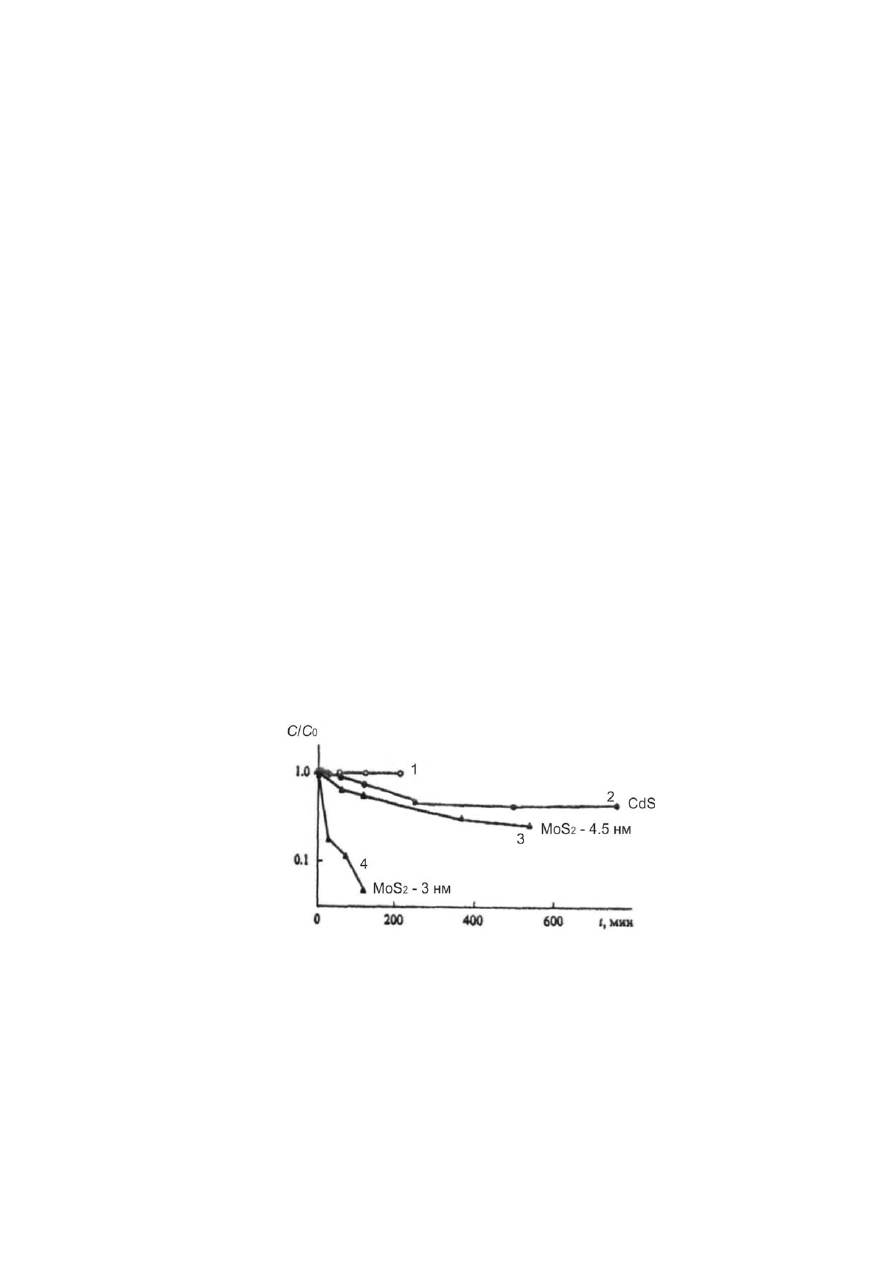

Рис

. 7.4.

Изменение

относительной

концентрации

 (

с

)

пентахлорфенола

в

воде



в

зависимости

от

времени

облучения

светом

длиной

волны

 400 <

λ

 < 700

нм

:

1 –

в

отсутствии

и

 2–4

в

присутствии

катализаторов

: 2 –

порошок

 CdS

(0.1

мг

 ·

мл

1

), 3 –

частицы

 MoS

2

диаметром

 4.5

нм

 (0.036

мг

 ·

мл

–1

), 4 –

частицы

MoS

2

диаметром

 3

нм

 (0.09

мг

 ·

мл

–1

)

Широкое

применение

в

катализе

нашли

пористые

углеродные

материа

-

лы

.

Пористые

углеродные

материалы

могут

использоваться

как

носители

ка

-

85

тализаторов

из

благородных

металлов

в

реакциях

гидрирования

органических

соединений

,

которые

обычно

осуществляются

в

жидких

средах

.

Преимущест

-

во

углеродных

носителей

предопределяется

их

относительно

высокой

хими

-

ческой

стойкостью

и

высокой

удельной

площадью

поверхности

.

Нанесение

на

углеволокно

катализаторов

позволяет

создавать

каталити

-

ческие

системы

с

развитой

поверхностью

.

Углеволокнистые

катализаторы

применяются

в

высокотемпературных

процессах

неорганического

и

органиче

-

ского

синтеза

для

окисления

содержащихся

в

газах

примесей

:

СО

до

СО

2

, SO

2

до

 SO

3

.

Фуллерены

имеют

перспективы

применения

в

катализе

,

при

этом

воз

-

можны

три

варианта

их

использования

:

в

качестве

активных

компонентов

,

в

гомогенном

катализе

в

качестве

лигандов

,

как

носителей

в

гетерогенном

ката

-

лизе

.

Большое

количество

различных

нанотрубок

с

уникальными

свойствами

и

широкие

возможности

их

модифицирования

являются

потенциальной

осно

-

вой

создания

принципиально

нового

поколения

материалов

.

Удалось

разместить

фрагменты

графена

в

порах

титаносиликатного

цеолита

 (TS-1).

Цеолиты

представляют

собой

большую

группу

близких

по

составу

и

свойствам

минералов

,

из

подкласса

каркасных

силикатов

.

Отли

-

чительной

чертой

цеолитов

является

их

пористое

строение

и

высокое

зна

-

чение

площади

поверхности

.

Это

свойство

делает

цеолиты

идеальными

кандидатами

для

создания

каталитических

систем

.

Внедрение

титана

в

кар

-

кас

цеолита

придает

цеолитам

новое

свойство

 –

фотокаталитическую

ак

-

тивность

.

Удалось

провести

гибридизацию

графена

с

цеолитом

,

при

этом

полученная

гибридная

система

характеризуется

беспрецедентным

увеличе

-

нием

фотокаталитической

активности

.

Предложен

достаточно

простой

способ

синтеза

железоплатиновых

на

-

ночастиц

на

поверхности

графена

 (G/FePt)

для

дальнейшего

их

использова

-

ния

в

качестве

катализатора

.

Сама

методика

заключается

в

следующем

:

ав

-

торы

смешивали

диспергированные

в

гексане

 FePt

наночастицы

с

раство

-

ренным

в

диметилформамиде

 (

ДМФА

)

графеном

и

воздействовали

на

дан

-

ную

смесь

ультразвуком

,

после

чего

добавляли

этанол

и

центрифугировали

полученную

суспензию

для

выделения

продукта

 G/FePt,

который

затем

очищали

от

поверхностно

активных

веществ

обработкой

в

уксусной

кисло

-

те

.

Диагностику

синтезированных

образцов

проводили

при

помощи

просве

-

чивающей

электронной

микроскопии

и

рентгеновской

дифракции

.

Иссле

-

дователи

показали

,

что

полученные

таким

образом

 G/FePt

наночастицы

об

-

ладают

высокой

каталитической

активностью

и

прекрасной

стабильностью

в

случае

реакции

восстановления

кислорода

в

растворе

 HClO

4

по

сравнению

с

обычными

катализаторами

на

основе

наноструктурированной

платины

.

Таким

образом

,

графен

является

многообещающим

материалом

для

реше

-

ний

задач

прикладного

катализа

.

Среди

многочисленных

примеров

,

описывающих

,

как

особенности

свойств

поверхности

углеродных

материалов

могут

быть

использованы

для
