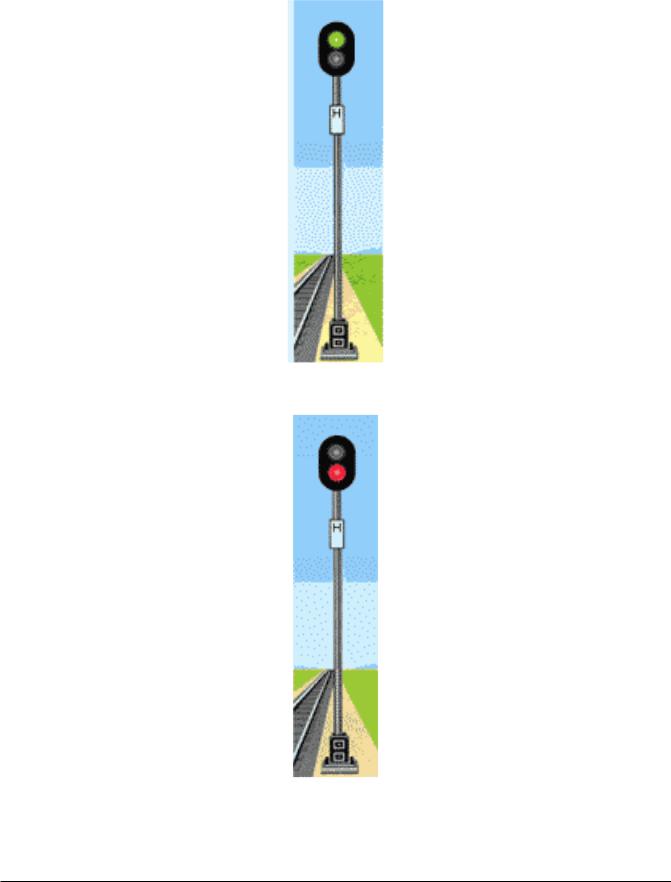

Рис. 38
Рис. 39
КонсультантПлюс |
www.consultant.ru |
Страница 200 из 586 |
|
надежная правовая поддержка |
|||
|
|
Приказ Минтранса России от 21.12.2010 N 286
(ред. от 25.12.2018) |
Документ предоставлен КонсультантПлюс |
"Об утверждении Правил технической эксплуатации |
Дата сохранения: 01.06.2022 |
железны... |
|
|
|
20. На участках, оборудованных автоблокировкой с трехзначной сигнализацией, на светофоре (входном, маршрутном, выходном или проходном), ограждающем на главном железнодорожном пути блок-участок длиной менее требуемого тормозного пути, устанавливается световой указатель белого цвета в виде двух вертикальных стрел (рис. 38), а на предупредительном к нему светофоре - такой же указатель в виде одной стрелы (рис. 37).
Допускается применение на светофоре (входном, маршрутном), ограждающем на главном железнодорожном пути железнодорожной станции блок-участок длиной менее требуемого тормозного пути, сигнала - один зеленый и один желтый огни - разрешается движение с уменьшенной скоростью, при введении которого световые указатели не устанавливаются.
Световые указатели сохраняют сигнальные значения и в погашенном состоянии.
21. На участках, оборудованных автоблокировкой с четырехзначной сигнализацией, проходными, входными, маршрутными по главному железнодорожному пути и выходными светофорами подаются сигналы:
1)один зеленый огонь - впереди свободны три или более блок-участка;

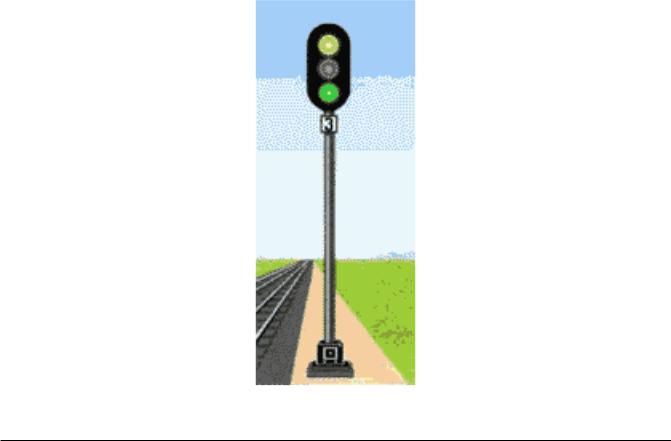

2)один желтый и один зеленый огни - впереди свободны два блок-участка (рис. 40);
3)один желтый огонь - впереди свободен один блок-участок;
4)один красный огонь - стой! Запрещается проезжать сигнал.
Рис. 40
КонсультантПлюс |
www.consultant.ru |
Страница 201 из 586 |
|
надежная правовая поддержка |
|||
|
|
Приказ Минтранса России от 21.12.2010 N 286
(ред. от 25.12.2018) |
Документ предоставлен КонсультантПлюс |
"Об утверждении Правил технической эксплуатации |
Дата сохранения: 01.06.2022 |
железны... |
|
|
|
22. На участках, оборудованных автоблокировкой с трехзначной или четырехзначной сигнализацией, на проходных светофорах, расположенных перед входными светофорами (предвходных), применяются, кроме того, сигналы:

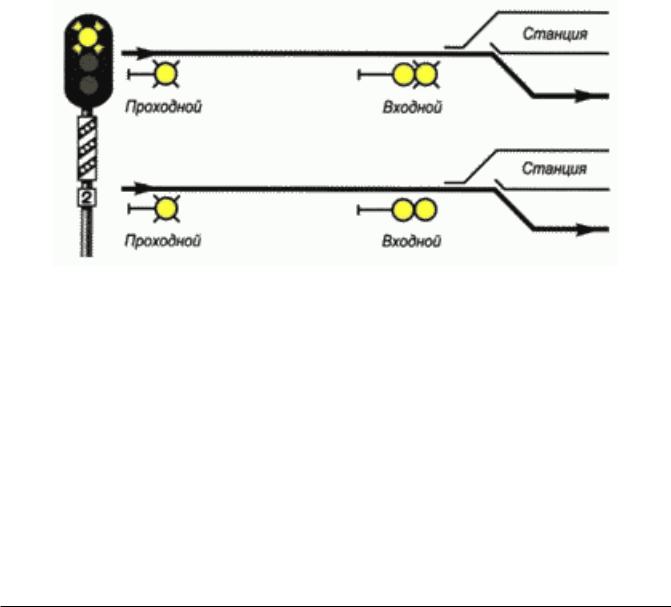

1)один желтый мигающий огонь - разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой железнодорожный путь железнодорожной станции (рис. 41);

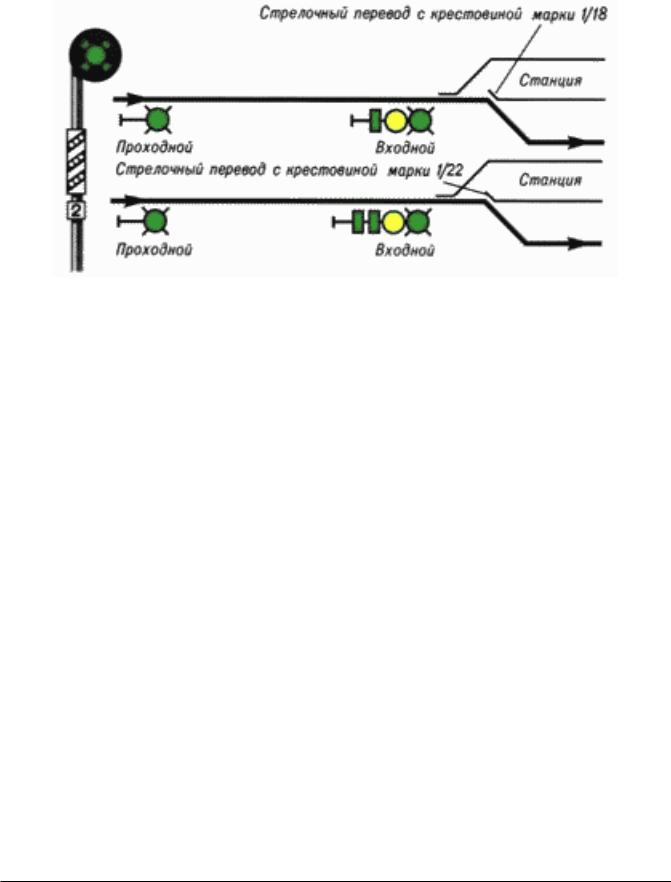

2)один зеленый мигающий огонь - разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его со скоростью не более 80 км/ч; поезд принимается на боковой железнодорожный путь железнодорожной станции (рис. 42). При движении по стрелочным переводам, допускающим следование на боковой железнодорожный путь железнодорожной станции со скоростью до 120 км/ч, на предвходном светофоре также подается сигнал - один зеленый мигающий огонь.
Рис. 41
КонсультантПлюс |
www.consultant.ru |
Страница 202 из 586 |
|
надежная правовая поддержка |
|||
|
|
Приказ Минтранса России от 21.12.2010 N 286
(ред. от 25.12.2018) |
Документ предоставлен КонсультантПлюс |
"Об утверждении Правил технической эксплуатации |
Дата сохранения: 01.06.2022 |
железны... |
|
|
|
Рис. 42
На мачте предвходного светофора устанавливается оповестительная табличка в виде трех наклонных полос с отражателями на них, которая размещается между нижним краем фонового щита и литерной табличкой (рис. 41, 42).
Аналогичная табличка устанавливается на обратной стороне мачты светофора, который является предвходным при следовании по неправильному железнодорожному пути.
23. Проходными светофорами на участках, оборудованных полуавтоматической блокировкой, подаются сигналы:
1) один зеленый огонь - разрешается движение с установленной скоростью; перегон до следующей железнодорожной станции (путевого поста) свободен (рис. 43);
КонсультантПлюс |
www.consultant.ru |
Страница 203 из 586 |
|
надежная правовая поддержка |
|||
|
|
Приказ Минтранса России от 21.12.2010 N 286
(ред. от 25.12.2018) |
Документ предоставлен КонсультантПлюс |
"Об утверждении Правил технической эксплуатации |
Дата сохранения: 01.06.2022 |
железны... |
|
|
|

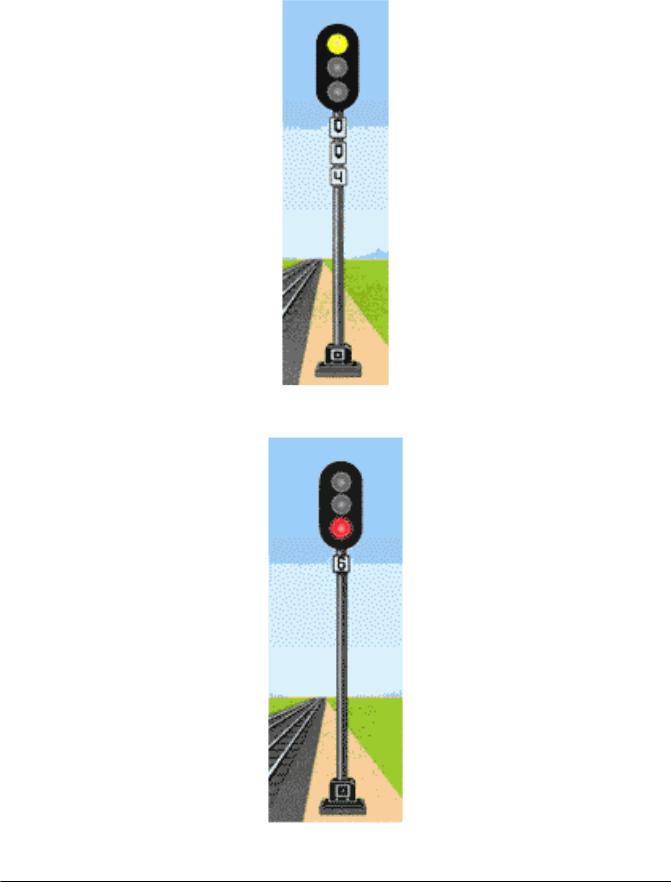

Рис. 43
Рис. 44
