Материал: Приказ Минтранса России от 21.12.2010 N 286

Приказ Минтранса России от 21.12.2010 N 286

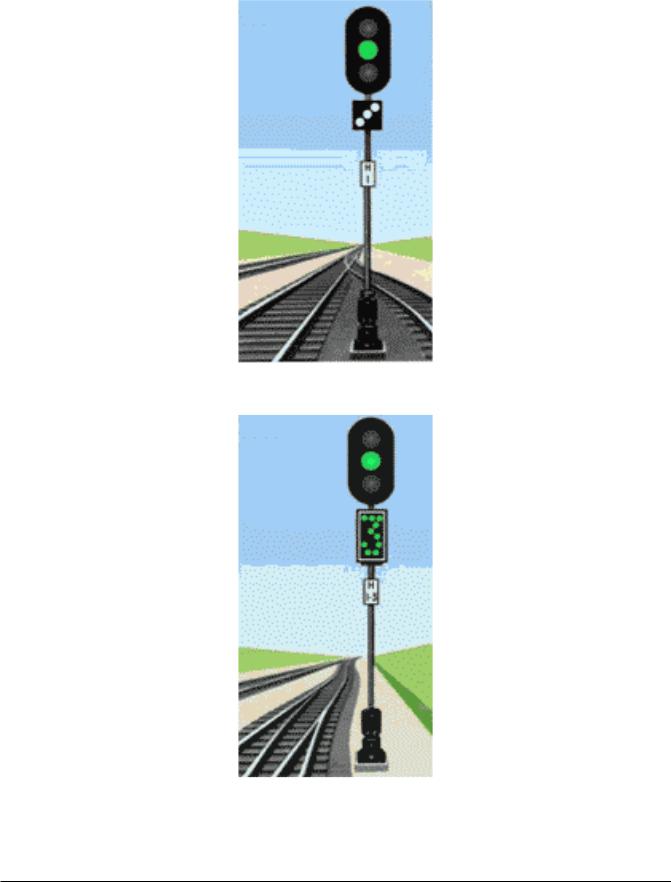

Рис. 123

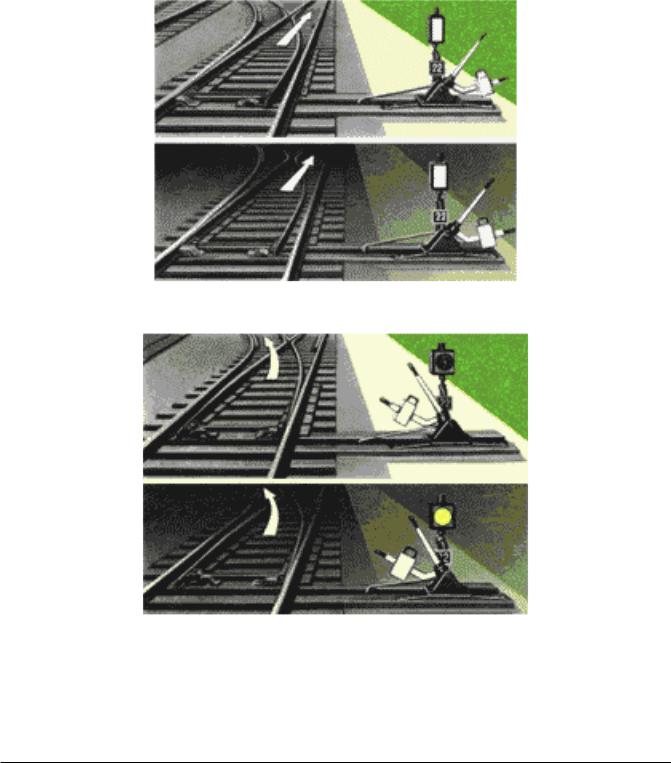

Рис. 124 59. Освещаемые стрелочные указатели одиночных стрелок в обе стороны показывают:

Приказ Минтранса России от 21.12.2010 N 286

1)стрелка установлена по прямому железнодорожному пути - днем белый прямоугольник узкой стороны указателя; ночью - молочно-белый огонь (рис. 125);

2)стрелка установлена на боковой железнодорожный путь - днем широкая сторона указателя; ночью - желтый огонь (рис. 126).

Рис. 125

Рис. 126

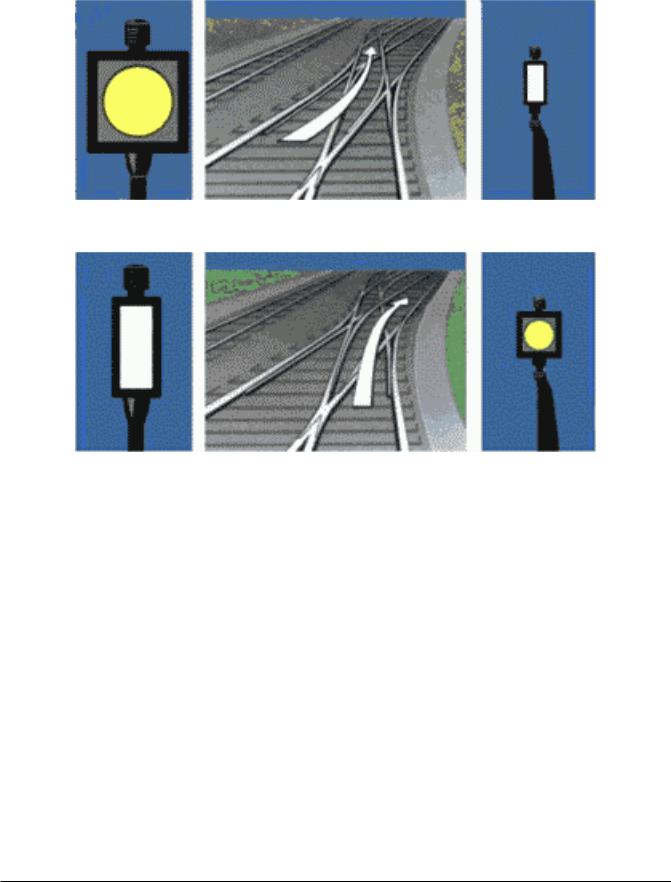

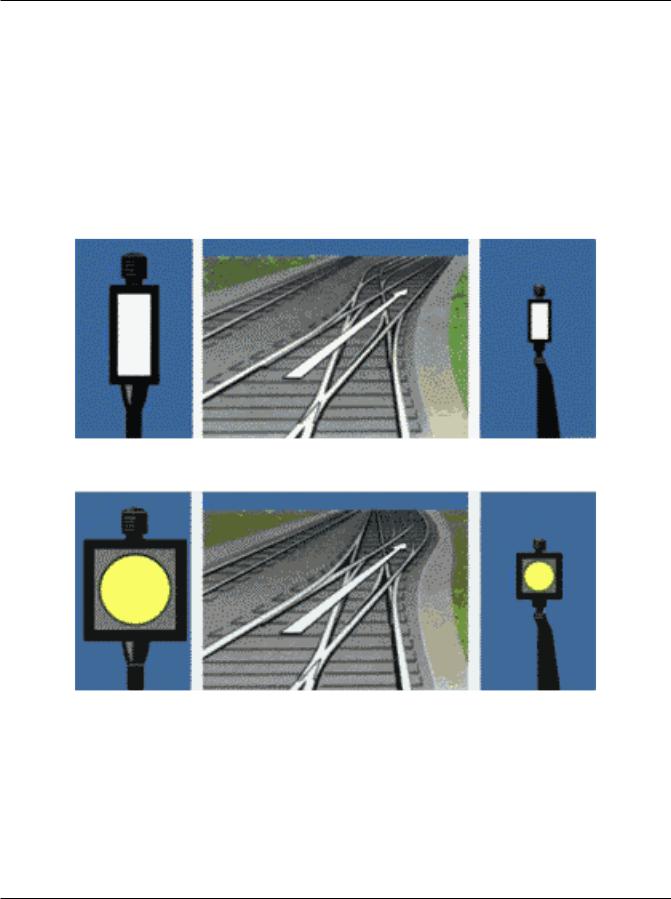

60. Положение перекрестных стрелок обозначается двумя обычными стрелочными указателями, которые показывают, что стрелки установлены:

1) по прямому железнодорожному пути - днем на обоих указателях белые прямоугольники

Приказ Минтранса России от 21.12.2010 N 286

Рис. 131

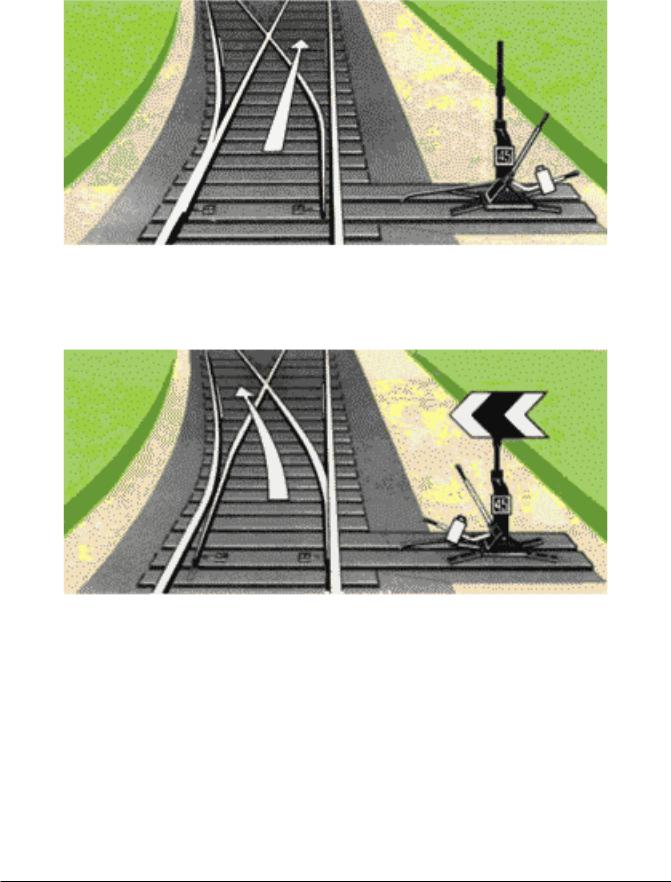

2) стрелка установлена на боковой железнодорожный путь - стреловидный указатель направлен в сторону бокового железнодорожного пути (рис. 132).

Рис. 132

62. Указатели устройств сбрасывания и путевого заграждения показывают:

1)железнодорожный путь загражден - днем виден белый круг с горизонтальной черной полосой; ночью - молочно-белый огонь с той же черной полосой (рис. 133);

2)заграждение с железнодорожного пути снято - днем виден белый круг или прямоугольник с вертикальной черной полосой; ночью - молочно-белый огонь с той же черной полосой (рис. 134).

Места установки устройств сбрасывания (сбрасывающих башмаков, сбрасывающих остряков или сбрасывающих стрелок) оборудуются указателями в тех случаях, когда эти устройства не включены в централизацию и не имеют контроля заграждающего положения.
