промежутка с опущенными токоприемниками.

Нормально сигнальные полосы указателей не горят и в этом положении указатели сигнального значения не имеют.

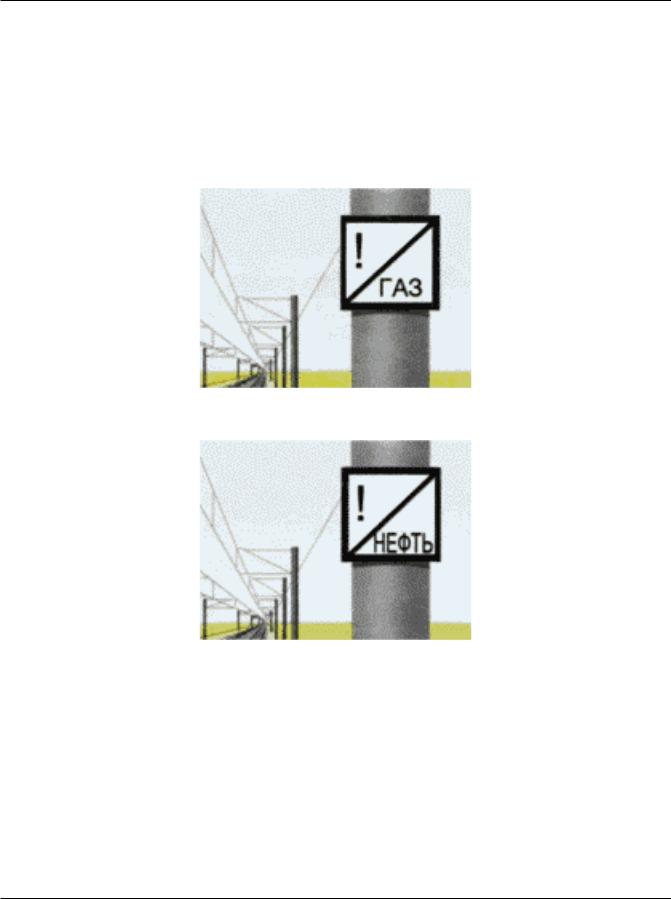

67. Постоянные сигнальные знаки "Газ" и "Нефть" (рис. 141, 142) устанавливаются в местах пересечения железнодорожных путей с нефте-, газо-, продуктопроводами непосредственно на опорах контактной сети или отдельных столбах и указывают на необходимость следования к месту пересечения с повышенным вниманием (бдительностью).

Рис. 141

Рис. 142

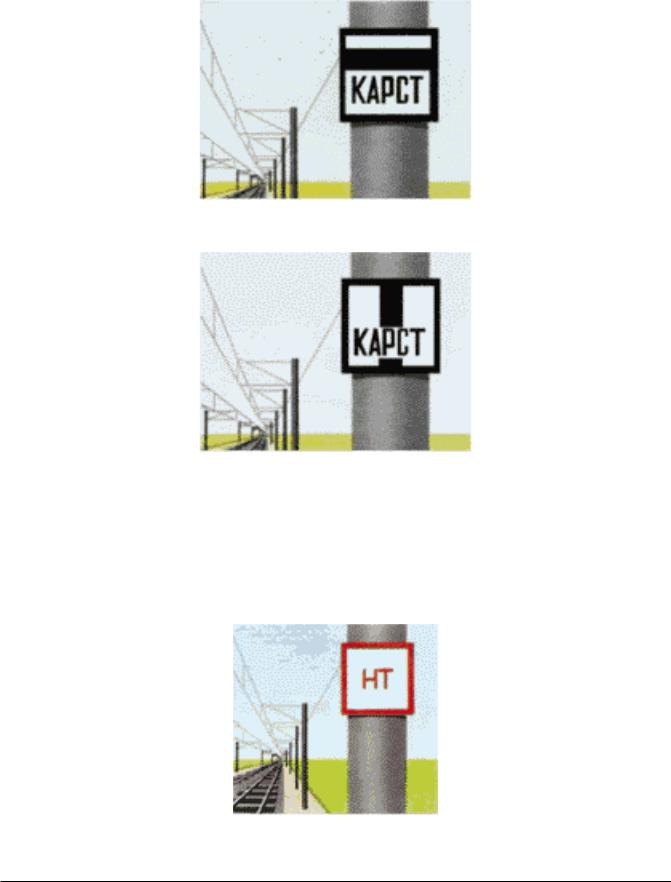

Постоянные сигнальные знаки "Начало карстоопасного участка" и "Конец карстоопасного участка" (рис. 143, 144) устанавливаются в местах прохождения железнодорожных путей в закарстованных зонах непосредственно на опорах контактной сети или отдельных столбах и указывают на проследование огражденного участка с повышенным вниманием (бдительностью).

Приказ Минтранса России от 21.12.2010 N 286

Рис. 146

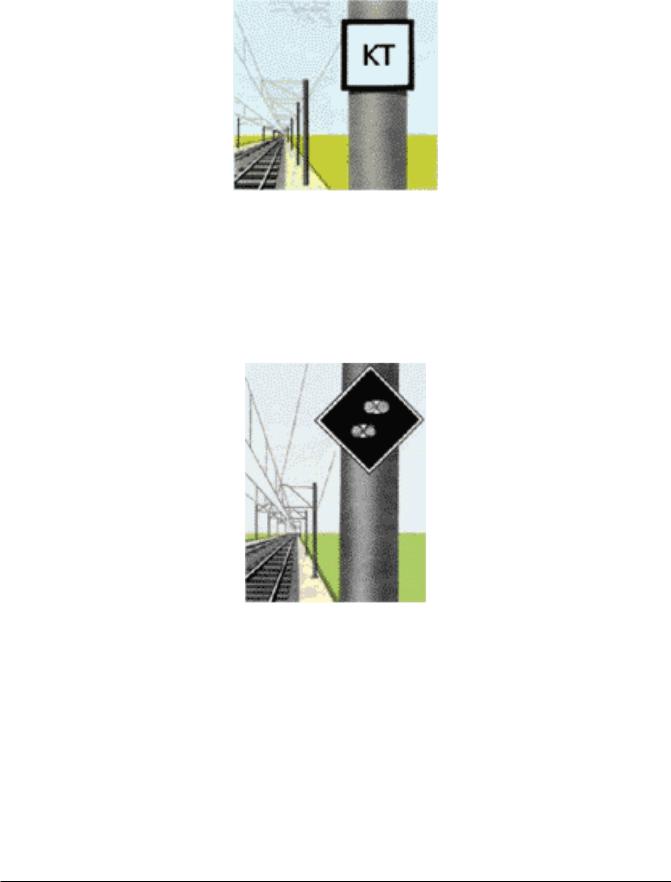

69. В случае применения сигнальных указателей "Опустить токоприемник" перед ним устанавливается постоянный сигнальный знак с отражателями "Внимание! Токораздел" (рис. 147).

Постоянный сигнальный знак "Поднять токоприемник" с отражателями на нем устанавливается за воздушным промежутком в направлении движения (рис. 148).

Рис. 147

Приказ Минтранса России от 21.12.2010 N 286

Рис. 148

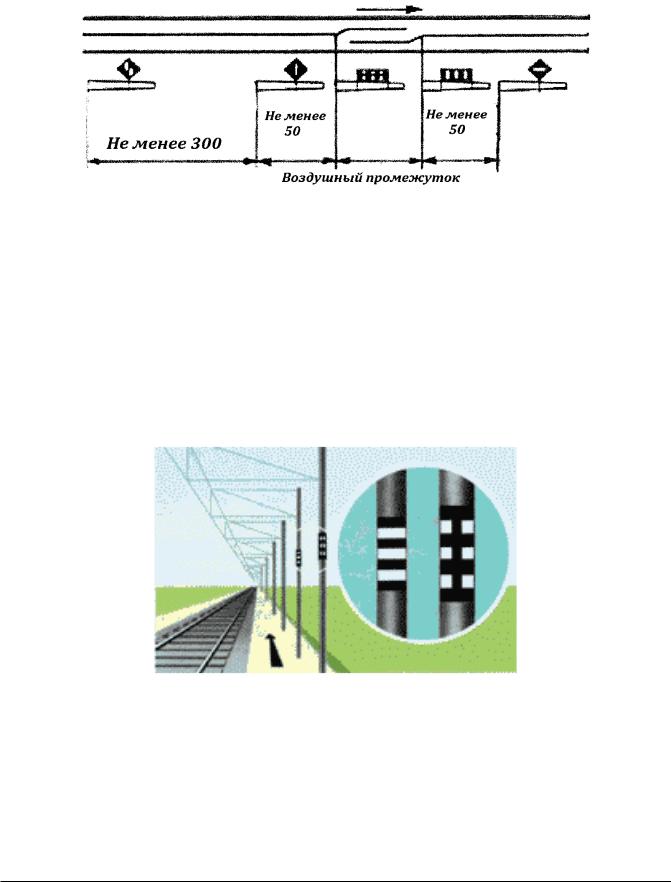

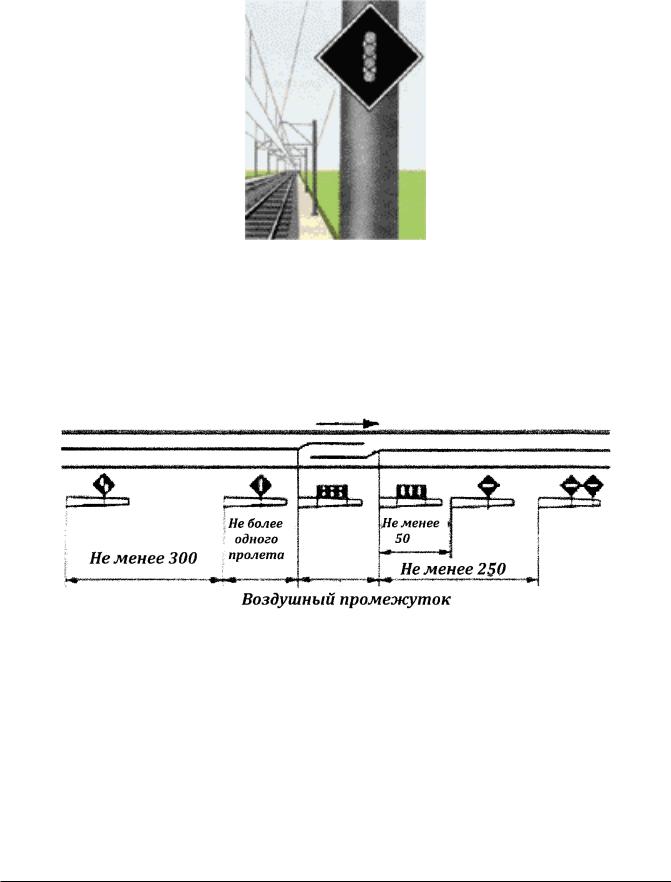

Схема установки сигнальных указателей "Опустить токоприемник" и постоянных сигнальных знаков "Поднять токоприемник" и "Внимание! Токораздел" на железнодорожных путях общего пользования приведена на рис. 149, а на железнодорожных путях необщего пользования - на рис. 150. Размещение их не должно ухудшать видимость и восприятие постоянных сигналов.

(в ред. Приказа Минтранса России от 30.03.2015 N 57)

Рис. 149

(в ред. Приказа Минтранса России от 30.03.2015 N 57)

Приказ Минтранса России от 21.12.2010 N 286

Рис. 150

Абзац исключен. - Приказ Минтранса России от 30.03.2015 N 57.

70. Опоры контактной сети, ограничивающие воздушные промежутки, должны иметь отличительный знак - чередующиеся четыре черные и три белые горизонтальные полосы. Первая опора по направлению движения поезда, кроме того, дополнительно обозначается вертикальной черной полосой (рис. 151).

Знаки могут наноситься непосредственно на опоры или щиты, закрепляемые на опорах (рис. 152). На многопутных участках допускается установка указанных знаков на конструкциях контактной сети над осью железнодорожного пути. Остановка электроподвижного состава с поднятыми токоприемниками между этими опорами (знаками) запрещается.

Рис. 151
