УДК 621.313.33
Е.А. Кузнецова, С.А. Белозоров
ОПТИМИЗАЦИЯ МАГНИТНОЙ СИСТЕМЫ БЕСКОНТАКТНОГО ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА
В данной работе рассматриваются способы влияния изменяющейся геометрии магнитной системы на оптимизацию бесконтактного двигателя постоянного тока с выполнением критерия оптимальности
Внастоящее время применение бесконтактных двигателей постоянного тока широко распространено. В условиях современной экономической обстановки и жесткой конкуренции между предприятиями по выпуску данных двигателей, а также с новыми ограничениями, установились дополнительные требования. Вопервых, жесткость механической характеристики не должна выходить за пределы технического задания. Во-вторых – есть ограничение по внешнему диаметру. Этот показатель определяет удельную массу двигателя. Таким образом, улучшение конструкции бесконтактного двигателя постоянного тока крайне актуально.
Оптимизация геометрии магнитной системы двигателя – это многовариантная и многоступенчатая задача. При этом наилучшей геометрией будет называться совокупность размеров элементов магнитной системы, при которых удаётся выполнить критерий оптимальности. В качестве такового для двигателей наиболее часто выступает величина момента на валу, т.к. этот показатель косвенно позволяет оценить потери в двигателе.
Врассматриваемом случае оптимизация геометрии двигателя выполняется поэтапно. Первый этап заключается в оптимизации ширины спинки статора. При аналитическом расчёте высота спинки составила 3,4 мм (внешний диаметр статора – 19 мм), при том, что индукция в ней стремилась к 1,9 Тл. Следует отметить, что при аналитическом расчёте принимается ряд допущений. В частности принимается, что магнитный поток замыкается по спинке статора и не рассеивается в окружающее пространство.
Для поиска оптимальной толщины спинки статора воспользуемся математической моделью двигателя. Она была
рассчитана для номинального режима работы двигателя (ток 0,21 А). В результате решения модели с помощью МКЭ была
41
построена зависимость момента от внешнего диаметра статора
(рис. 1).

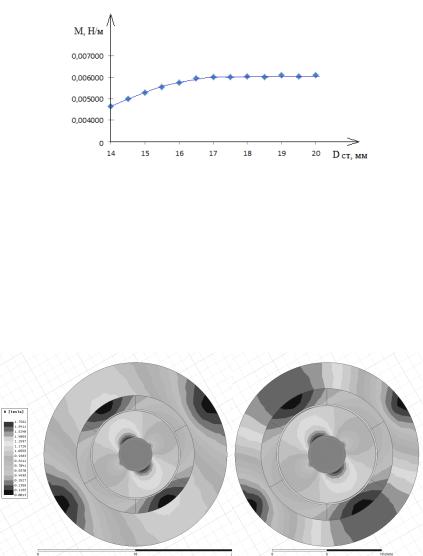

Рис. 1. Зависимость момента от внешнего диаметра магнитопровода статора
На основании полученных данных можно сделать выводы:
1)Влияние размера диаметра статора на электромагнитный момент подтвердилось.
2)Электромагнитный момент при достижении размера диаметра статора 17 мм не возрастает, т.е. найдена оптимальная геометрия.
Сравним картины распределения магнитной индукции для диаметра 19 мм (рис. 2а) и для диаметра 17 мм (рис. 2б).
Рис.2. Поле двигателя при диаметре магнитопровода статора 19 мм
(а) и 17 мм(б)
Из картин поля видно, что максимальное значение индукции
42
в спинке статора для диаметра 19 мм составила Bc = 1,3 Тл, для диаметра 17 мм – Bc = 1,6 Тл. Увеличение полей рассеяния не наблюдается.
Таким образом, получено лучшее использование магнитной системы бесконтактного двигателя постоянного тока. При большем размере спинки статора образуется недонасыщение машины и, кроме того, повышается расход стали. Отсюда вывод, что оптимальным решением будет уменьшение внешнего диаметра статора, что дополнительно уменьшит итоговую массу изделия. Это приведет к удешевлению и облегчению конструкции, а также к увеличению удельной массы двигателя.
Второй этап заключается в оптимизации размеров магнита. Известно, что мощность двигателя зависит от объёма цилиндра, ограниченного воздушным зазором, а так же величиной индукции в нём. Для бесконтактных двигателей постоянного тока с возбуждением от постоянных магнитов, это условие можно преобразовать. Мощность бесконтактного двигателя зависит от объёма магнита. Т.е. в процессе оптимизации, необходимо, чтобы объём магнита был постоянен. В конструкции существует ограничение по максимальному диаметру двигателя, поэтому для оптимизации доступны два размера магнита – осевая длина и его внутренний диаметр. Т.к. объём – постоянный, то диаметр (d) с длиной магнита будут связаны следующим выражением:
где V– объём магнита;
Dвн – внешний диаметр магнита.
Поскольку из-за постоянства объёма магнита номинальный момент двигателя не изменяется, то в качестве критерия оптимизации был выбран вид механической характеристики, который очень важен для системы электропривода. Оптимальной формой характеристики будет такая, для которой перепад частоты вращения между холостым ходом и номинальным режимом будет минимальным, т.е. характеристика должна быть максимально жёсткой.
На рис. 3 представлены механические характеристики, составленные для разных внутренних диаметров магнита. Диаметр менялся от 3,5 мм до 7 мм, с шагом 0,5 мм.
Исходя из результатов моделирования, можно сделать
43
следующие выводы:
1)Наибольшая жёсткость механической характеристики наблюдается при внутренних диаметрах магнита от 4,5 мм до 5,5 мм;
2)При увеличении диаметра уменьшается кривизна характеристики (она становится более прямолинейной);
3)При увеличении диаметра уменьшается частота холостого
хода.
Рис. 3. Механические характеристики при различных внутренних диаметрах магнита
Литература
1.Копылов И. П. Проектирование электрических машин: – М.:
Энергия, 1980. – 496с.
2.Вентильные электрические двигатели и привод на их основе (малая и средняя мощность) / И. Е. Овчинников: Курс лекций. СПб.: КОРОНА-Век, 2006.-336 с.
Воронежский государственный технический университет
44
