Курсовая работа (т): Проектирование дальней электропередачи сверхвысокого напряжения

По заданию проекта на шинах СВН подстанции В и приёмной системы необходимо поддерживать напряжение в пределах 500 кВ.

Из таблицы видно, что напряжение на шинах В во всех режимах превышает установленный предел.

Необходимо на шинах СВН подстанции установить шунтирующие реакторы для компенсации зарядной мощности линии с целью уменьшения напряжения.

Таблица 9 - Напряжения в узлах в различных режимах с установленными шунтирующими реакторами

Принимают к установке группы однофазных реакторов 5х(3хРОДЦ-330000) с UНФ= кВ. Технические данные приведены в таблице 10.

Таблица 10 - Технические данные шунтирующих реакторов

Таким образом, напряжения, полученные при подключении устройства продольной компенсации, удовлетворяют установленным нормам.

8. Разработка схем распределительных устройств

Выбор схем распределительных устройств на электростанции

Основные требования, предъявляемые к схемам:

схемы РУ на подстанции должны обеспечить требуемую надёжность электроснабжения потребителей подстанции в соответствии с категориями электроприемников и транзитных перетоков мощности по межсистемным и магистральным связям в нормальном и послеаварийном режимах;

учитывать перспективу развития подстанции;

учитывать требования противоаварийной автоматики;

обеспечить возможность и безопасность проведения ремонтных и эксплуатационных работ на отдельных элементах схемы без отключения смежных присоединений;

обеспечить наглядность, экономичность и автоматичность.

Схемы распределительных устройств (РУ) на станции выбирают согласно [3].

При числе присоединений 7 на ОРУ 500 кВ следует принять согласно [3] схему 2/1, которая отличается наибольшей надежностью.

В нормальном режиме все выключатели нормально включены.

Выбор схем РУ на подстанции

Схемы распределительных устройств (РУ) на станции выбирают согласно [6].

При числе присоединений 6 на РУ-500кВ применяется схема трансформатор-шины с полуторным присоединением линий.

На РУ 10 кВ принимают схему одна одиночная секционированная выключателем система шин.

В данной схеме секционный выключатель нормально отключен для ограничения токов короткого замыкания на шинах.

Выбор схем распределительных устройств на приемной системе дальней электропередачи. При числе присоединений 4 на РУ-500 кВ применяют схему трансформатор-шины с подключением линии через два выключателя.

В нормальном режиме все выключатели нормально включены.

Заключение

В курсовом проекте рассмотрены вопросы проектирования дальней электропередачи сверхвысокого напряжения.

Произведен расчет количества линий с оптимальным выбором их сечения и конструкции. Произведен выбор основного оборудования и схем распределительных устройств (РУ) на электрической станции, подстанции и приемной системе.

В программе "Энергия " определены напряжения на участках линии электропередачи СВН в различных установившихся режимах с учетом выбранных шунтирующих реакторов.

Список использованных источников

1. Коновалова Л.Л., Рожкова Л.Д. Электроснабжение промышленных предприятий и установок - М.: Энергоатомиздат, 2010 - 528 с.

. Королев С.Г., Акимкин А.Ф. Правила устройства электроустановок. - М.: Энергоиздат, 2010. - 385 с.

. Кудрин Б.Ю. Электроснабжение промышленных предприятий. - М.: Энергоатомиздат, 2010. - 416 с.

. Липкин Б.Ю. Энергоснабжение промышленных предприятий и установок - М.: Высшая школа, 1990. - 496 с.

. Неклепаев Б.Н., Крючков И.П. Электрическая часть электростанций и подстанций: Справочные материалы для курсового и дипломного проектирования. - М.: Энергоатомиздат, 2010 - 608 с.

. Рожкова Л.Д., Козулин В.С. Электрооборудование станций и подстанций. - М.: Энергия, 2011. - 600 с.

. Федоров А.А. Справочник по электроснабжению промышленных предприятий. В 2-х т. - М.: Энергия, 2010 - 520 с.

. ПТЭ и ПУЭ. - М.: Энергоиздат, 2013. - 420 с.

. Шеховцов В.П. Расчёт и проектирование схем электроснабжения. - М.: ФОРУМ - ИНФА-М, 2012. - 214 с.

Приложение

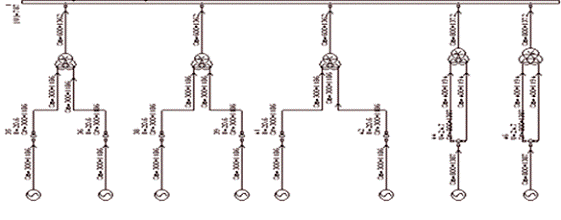

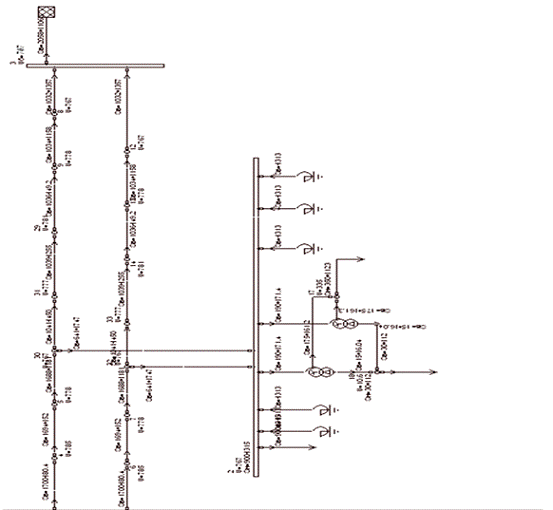

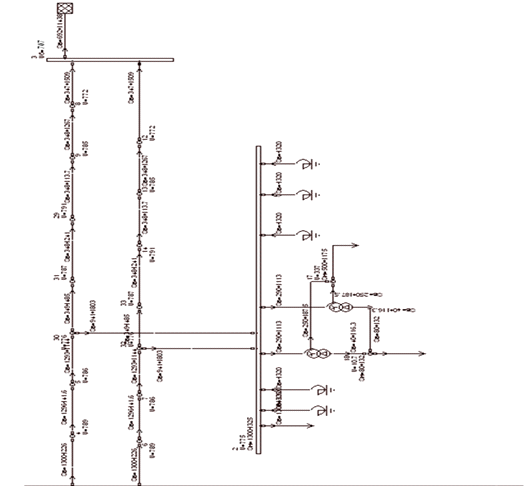

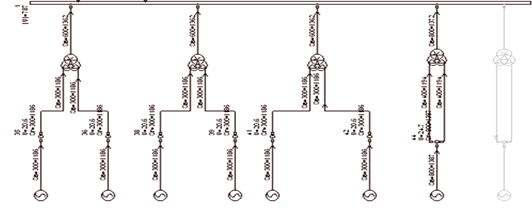

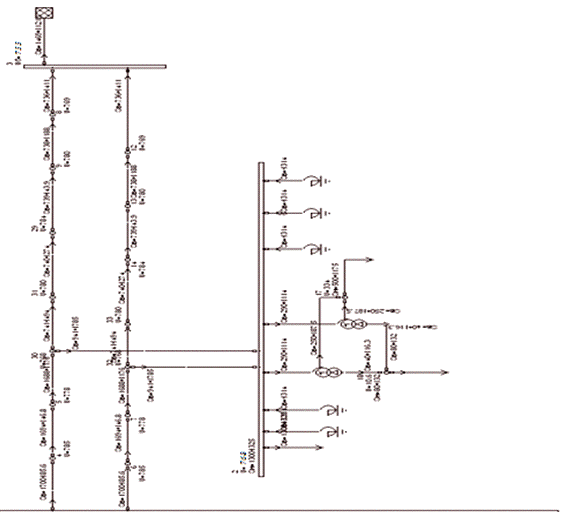

Рисунок А.1 - Режим генерации максимальной мощности при максимальном потреблении с шин подстанции

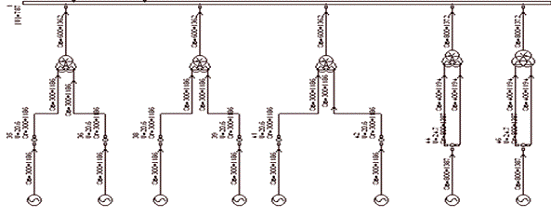

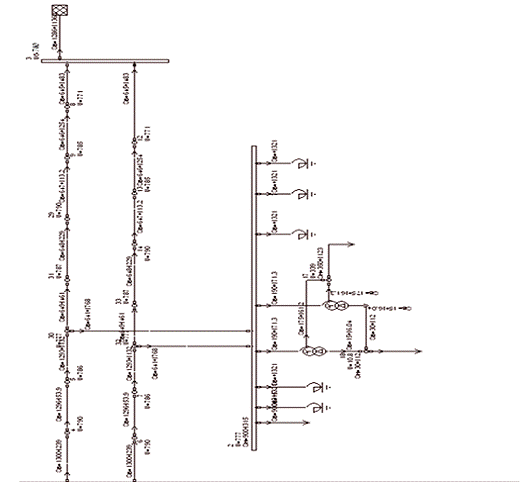

Рисунок А.2 - Режим генерации максимальной мощности при минимальном потреблении с шин подстанции

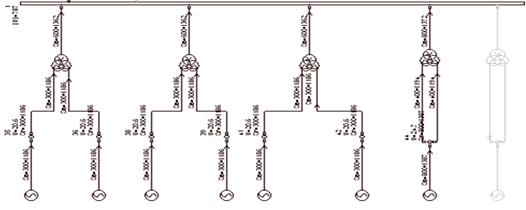

Рисунок А.3 - Режим максимального потребления с шин подстанции при отключении одного блока на станции

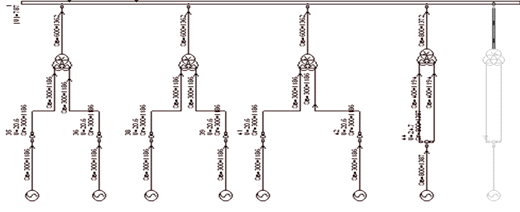

Рисунок А.4 - Режим минимального потребления с шин подстанции при отключении одного блока на станции

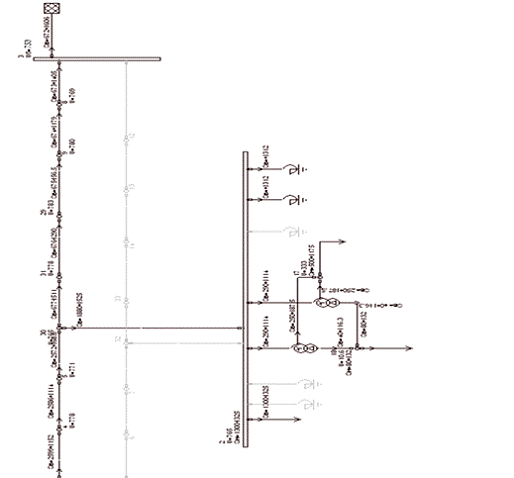

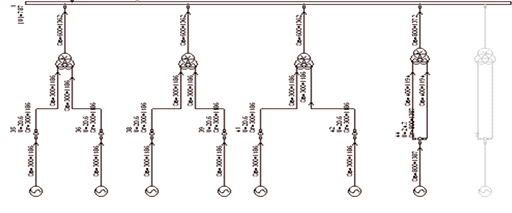

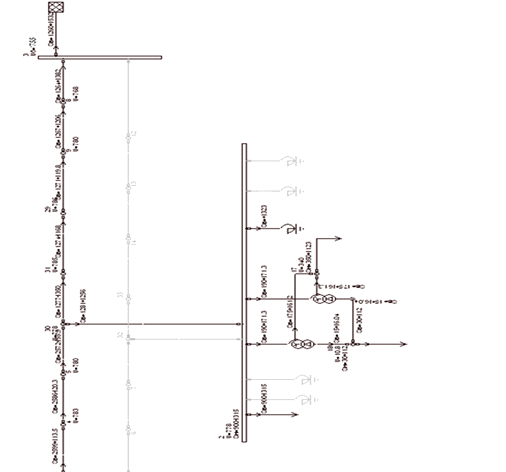

Рисунок А5 - Режим максимального потребления с шин подстанции при отключении одного блока на станции и одной ЛЭП

Рисунок А.6 - Режим минимального потребления с шин подстанции при отключении одного блока на станции и одной ЛЭП
