Материал: Проектирование электропривода главного движения токарноревольверного станка модели 1П365

СОДЕРЖАНИЕ

Введение

1. ОБЩАЯ ЧАСТЬ

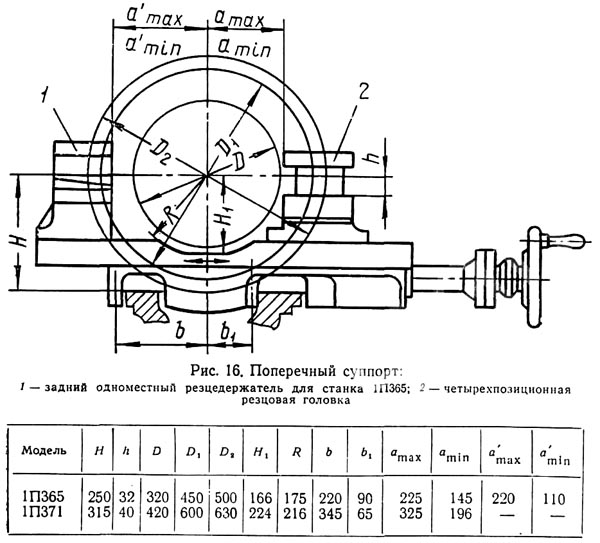

Рисунок 1 - Габарит рабочего пространства токарно-револьверного станка 1П365

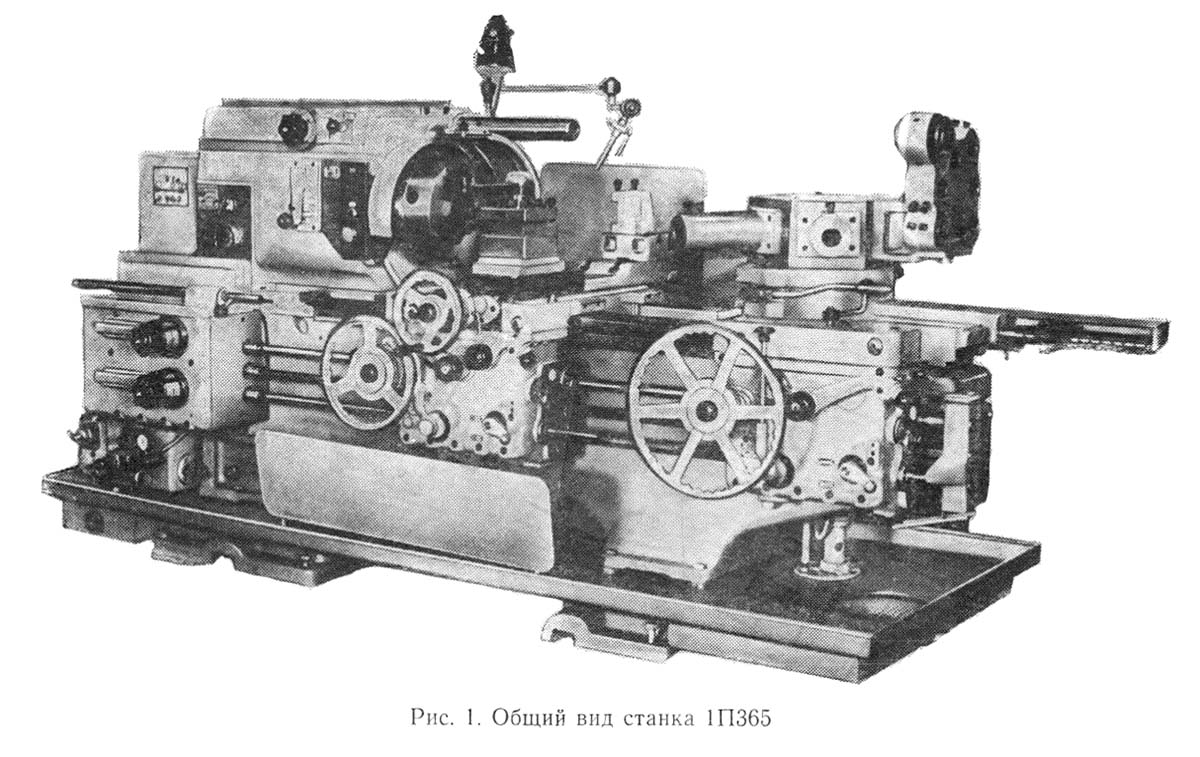

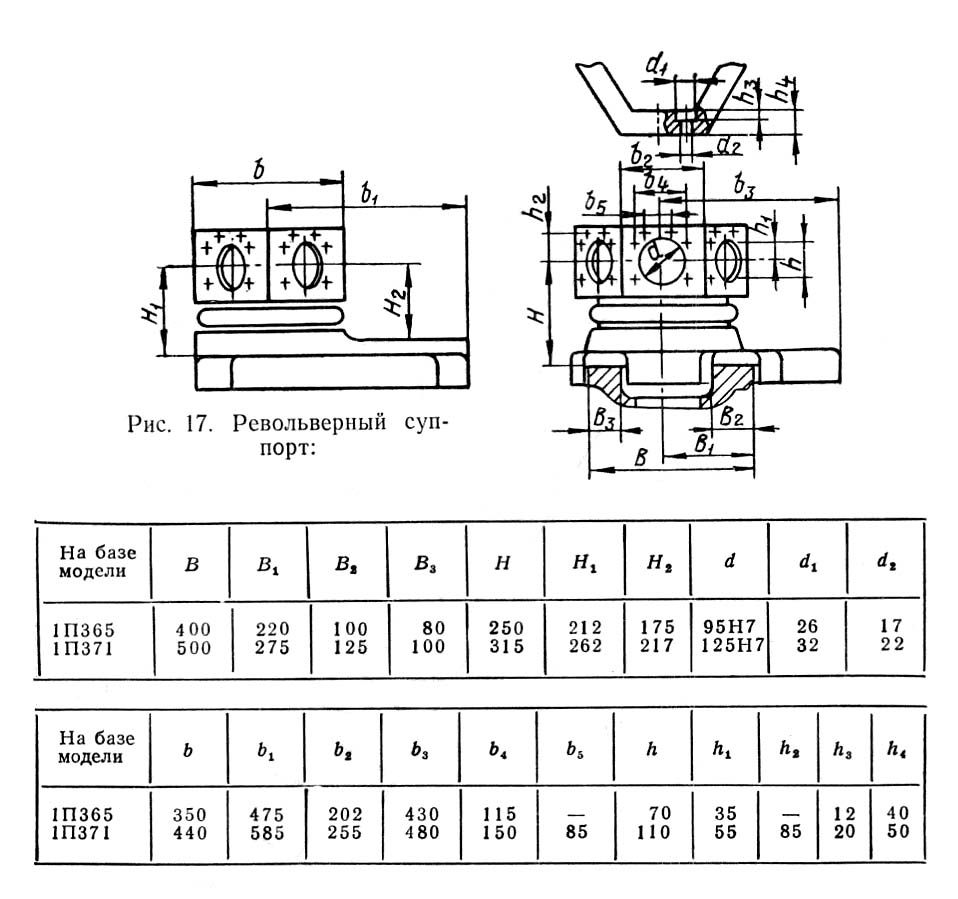

Рисунок 3 - Общий вид токарного токарно-револьверного станка 1П365

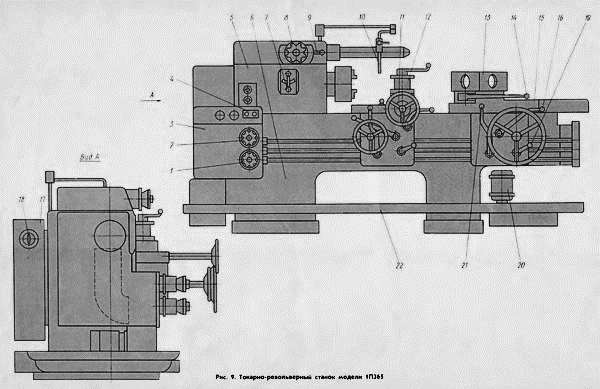

Рисунок 4 - Расположение составных частей токарно-револьверного станка 1П365

2. РАСЧЕТНАЯ ЧАСТЬ

Останов главного двигателя ДГ осуществляется нажатием кнопки «Стоп» 0 (4—8). Пуск электронасоса ДО осуществляется поворотом рукоятки пакетного выключателя ВП-1 в положение «Включено».

При этом через понижающий трансформатор ТП лампа ЛМО получает питание.

где Iсо - ток срабатывания отсечки, А;

Iэмр ав - ток электромагнитного расцепителя автоматического выключателя, А;

где kн - коэффициент надёжности, 1.25;

Iн- номинальный ток электродвигателя, А;

iп - кратность пуска;

Номинального напряжения:

Uна ≥ Uн

380 = 380 В.

Номинального тока:

Iна ≥ Iр

4 А ≥ 2,48 А

Предельной коммутационной способности:

Iсо ≥ Iэмр ав

52А ≥ 17,19 А

Выбираем автоматический выключатель АПД-25.

Данный автоматический выключатель оборудован встроенным тепловым реле, которое защищает от токов перегрузки и имеет предел регулирования от 2,5 до 4 А.

Его данные:

Uна = 380 В.

Iна= Ir = 4 А.

Iсо = 13 • Ir = 52 А.

Магнитные пускатели выбираются исходя из условий:

Iн мп ≥ Iр

Общие требования:

- лицо, допущенное к самостоятельной работе, несет ответственность за рабочее место лиц, не имеющих отношение к порученной работе;

- запрещается проводить работы на неисправном оборудовании;

- каждый рабочий обязан пользоваться полагающейся одеждой, обувью, индивидуальными средствами защиты;

Перед началом работы работающий обязан:

- убедится в исправности оборудования, до устранения неисправности к работе на данном оборудовании не приступать;

- привести в порядок рабочую одежду, застегнуть обшлага рукавов, убрать волосы под головной убор;

- проверить наличие и исправность заземляющих устройств, предохранительных устройств;

- проверить на холостом ходу оборудования исправность органов управления, исправность системы смазки и охлаждения;

- не применять неисправный инструмент и приспособления.

Во время работы на металлорежущем оборудовании работающий обязан:

- обязательно остановить станок при уходе от станка, при временном прекращении работы, при перерыве в подаче электроэнергии и подаче воздуха (падение давления), при смазке и чистки станка;

- следить за правильной установкой инструмента;

- не загромождать подходы к рабочему месту, не загромождать рабочее место не класть детали, заготовки, инструмент и другие предметы на станину станка и другие части станка;

- постоянно производить своевременное удаление стружки со станка и рабочего места;

- закреплять и снимать детали (исключение загрузочные позиции), измерять обрабатываемые поверхности при вращающемся шпинделе строго запрещается.

Во время работы станка строго запрещается:

- нарушать режим резания;

- работать в рукавицах, перчатках, а также с забинтованными пальцами без резиновых напальчников;

- ремонт, смазка, открывание крышек, панелей, кожухов, электроаппаратуру во время работы станка;

- при работе станка переключать рукоятки режимов резания;

- производить замеры размеров, снятие обработанной детали при вращающемся шпинделе станка.

После окончания работы рабочий обязан:

- выключить станок;

- убрать рабочее место, очистить станок от стружки и грязи;

- выключить местное освещение;

- обо всех неполадках, если они имеются, доложить мастеру и сменщику.

При аварийной ситуации:

- при возникновении аварийных ситуаций необходимо обесточить станок и немедленно сообщить мастеру;

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

Таблица 1 - Скоростные коэффициенты и показатели степени при обработке на токарном станке резцами из быстрорежущей стали
