ПРАКТИЧЕСКАЯ РАБОТА № 1

Экспериментальное исследование влияния угла резания инструмента на составляющие силы резания при точении резцом с твердосплавной пластиной

Цель: практическое ознакомление с основными принципами исследования влияния геометрии инструмента на силовые параметры обработки.

Известно, что с уменьшением переднего угла g возрастает давление стружки на резец. Причина этого — уменьшение угла сдвига и увеличение силы трения по передней поверхности резца, так как при этом стружка все более отклоняется от своего естественного направления. Указанные обстоятельства способствуют деформации и как следствие — увеличению сопротивления резанию. А. Н. Челюсткин на основании данных Тиме, Зворыкина и своих исследований пришел к выводу: в пределах значений δ = 60—90° сила резания Pz прямо пропорциональна углу резания δ. Таким образом, если принять Pz при δ = 75° за единицу (при δ = 75° определяется коэффициент резания), то при любом значении угла δ сила резания Pz будет

Pzδ = Pz 75 75δ

Надо добавить, что степень влияния угла резания на силу Рz уменьшается с увеличением скорости резания. Это объясняется тем, что с увеличением угла δ при малых скоростях усиливается наклеп стружки и поверхности резания, в результате чего повышается сопротивление деформации и трение стружки о резец. Опыты К. В. Савицкого показали, что удельная работа трения непрерывно возрастает с увеличением степени наклепа. При больших, скоростях резания трение, наклеп и деформации уменьшаются, пластичность стружки увеличивается вследствие нагрева, и поэтому с увеличением угла резания силы резания растут, но в меньшей степени, чем это имеет место при пониженных скоростях.

Очевидно, при обработке хрупких металлов (чугун, бронза), когда деформация стружки и наклеп весьма незначительны, угол резания не будет оказывать заметного влияния на силы резания, что и подтверждается на практике.

При работе твердосплавными резцами влияние угла резания на все составляющие силы резания для случая обработки стали можно выразить эмпирическими формулами

3

Pz =CPzδ zPz

Py =CPyδ zPy

Px =CPxδ zPx

При наличии упрочняющей фаски на передней поверхности резца вдоль режущей кромки замечается значительное увеличение составляющих резания, как только ширина фаски достигнет определенной величины, зависящей от подачи (рис. 1.1). Надо полагать, что возрастание нагрузки должно быть тем большим, чем выше значение угла резания у самой фаски.

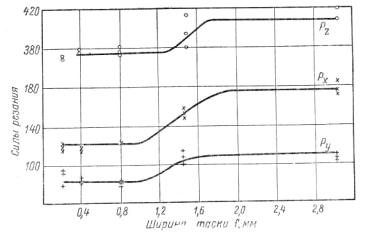

Рис. 1.1. Влияние ширины фаски на составляющие силы резания

Графо-аналитический метод обработки экспериментальных данных

Экспериментально установлено, что составляющие силы резания при точении в зависимости от угла резания могут быть определены по следующим формулам:

где Cpx, Cpy Cpz - постоянные коэффициенты, зависящие от физикомеханических свойств материала заготовки и условий обработки;

zpz, zpy, zpx, - показатели степеней, учитывающие влияние режимов резания.

Значения постоянных коэффициентов показателей степеней и поправочных коэффициентов в выражениях (1.1) для конкретных условий обработки могут быть определены по однофакторной или многофакторной

4

методике, суть которых состоит в поочередном или одновременном изменении условии обработки.

При изменении только одного из параметров выражение (1.1)для каждой составляющей силы резания примет свой первоначальный вид:

Графически выражения (1.1) изображаются в виде графиков степенной функции. Нахождение коэффициентов Cp и показателей степеней zp таких функций при экспериментальных исследованиях упрощается после логарифмирования

Полученные выражения аналогичны уравнениям первой степени вида

Таким образом, выражения (1.2) в двойной логарифмической системе координат, т.е. когда по осям откладываются не сами величины a их логарифмы, изобразятся в виде прямых. При этом показатели степеней, показывающие соответственно степень влияния исследуемого фактора, численно равны тангенсам углов наклона линий функции Pz = f(δ) к горизонтальной оси

Cpz, - коэффициенты, зависящие от материалов заготовки и инструмента, условий обработки и прочих факторов, численно равные составляющей Pz силы резания при единичных значениях t, s, v.

Порядок выполнения работы:

1.Определить физико-механические свойства обрабатываемого

материала.

2.Измерить конструктивные и геометрические параметры резца, диаметр

идлину заготовки.

3.Произвести тарировку динамометра и построить тарировочный график в координатах показания динамометрасила резания.

4.Установить динамометр и заготовку на станок.

5.С помощью динамометра и тарировочного графика определить величины составляющих силы резания Pz , Ру и Рх в зависимости от изменения
