Материал: Прогнозирование последствий чрезвычайных ситуаций мирного и военного времени. Николенко С.Д., Михневич И.В

Первоначально выполняем расчет общих потерь, а затем  расчёт безвозвратных потерь населения для каждого типа зданий и каждой зоны населенного пункта по формуле 2.6.

После определения суммарных общих и безвозвратных потерь в населенном пункте, вычисляем санитарные потери (М_сан) как разница между общими и безвозвратными потерями.

3. Прогнозирование и оценка вероятных последствий чс мирного времени (техногенного характера)

3.1. Краткие теоретические сведения

Объекты, на которых производят, используют, перерабатывают, хранят или транспортируют легковоспламеняющиеся и пожаровзрывоопасные вещества, создающие реальную угрозу возникновения техногенной чрезвычайной ситуации, относятся к пожаровзрывоопасным объектам. При возникновении и развитии чрезвычайных ситуаций на таких производствах, сопровождающихся взрывами, формируются поля поражающих факторов, в качестве которых в настоящих методических указаниях рассматриваются:

- воздушная ударная волна (ВУВ), образующаяся в результате взрывных превращений облаков газовоздушных смесей (ГВС) или в результате взрыва твердых (конденсированных) взрывчатых веществ (ТВВ);

- осколки и обломки оборудования;

- обломки зданий и сооружений, образующиеся в результате взрыва.

Для защиты людей, зданий, сооружений от поражающего или разрушающего действия ВУВ устанавливается безопасное расстояние L^Б_ВУВ (см. рис. 3.1). Расстояние, на котором колебания грунта, вызываемые взрывом, становятся безопасными для зданий и сооружений, является безопасным по сейсмическому воздействию L^Б_св .

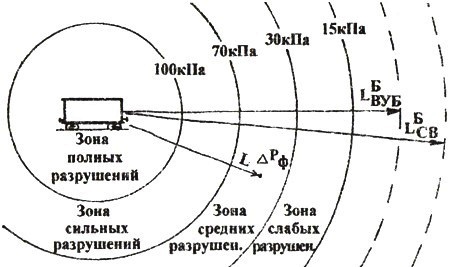

Рис. 3.1 Схема очага взрыва по совокупности зон разрушения

Территория, подвергшаяся воздействию ударной волны, называется очагом взрыва. Его внешняя граница проходит через точки на местности с избыточным давлением во фронте ВУВ ΔPф, равным 3 кПа. В очаге взрыва принято выделять круговые зоны. В пределах действия ВУВ с целью прогнозирования последствий взрыва выделяют зоны разрушений (см. рис.3.1):

- зоны полных разрушений (ΔPф более 100 кПа), 100% безвозвратных потерь среди населения, полное разрушение зданий и сооружений);

- зона сильных разрушений (ΔPф = 70÷100 кПа), до 90 % безвозвратных потерь населения, полное и сильное разрушение зданий и сооружений);

- зона средних разрушений (ΔPф = 30÷70 кПа), до 20 % безвозвратных потерь населения, среднее и сильное разрушение зданий и сооружений).

- зона слабых разрушений (ΔPф = 15÷30 кПа), слабое и среднее разрушение зданий и сооружений);

- зона расстекления зданий и сооружений (ΔPф = 3 ÷ 15 кПа), внешняя граница данной зоны определяет безопасное эвакуационное расстояние).

3.2. Задание

Требуется оценить вероятные последствия аварийного взрыва ГВС и ТВВ. На объекте экономики (BOO) расположено необвалованное хранилище с твёрдым взрывчатым веществом. Конкретный вид ВВ, его количество в хранилище, расстояние от хранилища до зданий и людей, тип зданий объекта, плотность населения представлены в табл. 3.1 в соответствии с назначенным вариантом задания. При аварийном взрыве люди находятся в зданиях.

Таблица 3.1

Исходные данные по вариантам

Продолжение табл.3.1

Каркасными являются здания промышленные, складские и со стенами типа «сэндвич». Малоэтажные КПД сделаны с использованием легкого бетона. Остальные здания - из бетона и железобетона армированием не менее 0,5%. Сейсмостойкими являются железобетонные монолитные здания. Хранилища ВВ не обвалованы.

3.3. Ход решения задачи

Исходные данные принимаем согласно варианту № 30.

3.3.1. Оценка вероятных последствий при взрыве гвс на boo

Определяем радиус зоны детонации r₀ по формуле (3.1):

, м (3.1)

где Q_n - количество вещества (в тоннах), разливающегося или вытекающего из разгерметизированной ёмкости (хранилища);

χ - коэффициент, характеризующий объём газов или паров вещества, переходящих в стехиометрическую смесь (по данным различных источников, он может изменяться для сжиженных под давлением газов от 0,4 до 0,6);

k - эмпирический показатель, позволяющий учитывать различные условия возникновения взрыва, включая некоторые энергетические характеристики газопаровоздушной смеси, состояние атмосферы, форму облака, мощность (энергию) источника воспламенения и место его инициирования, другие особенности развития аварийной ситуации. При экспрессоценке k принимают равным 18,5.

По табл. 3.2 определяем величину максимального избыточного давления ΔP_{ф max} (в кПа) на расстоянии r₀ (м) от места взрыва.

Таблица 3.2

Физико-химические характеристики наиболее распространенных

газовоздушных смесей
