3.3.3. Оценка устойчивости зданий и сооружений к воздействию ударной волны от взрыва

Возможная степень разрушения здания (оборудования) зависит от величины избыточного давления во фронте воздействующей ударной волны взрыва (ΔP_ф), а также от вида и конструкции здания (оборудования). Определяется она путем сравнения величины избыточного давления во фронте воздействующей ударной волны ΔP_ф и справочных данных величин давления ударной волны, вызывающих различную степень разрушения (повреждения) рассматриваемого здания или оборудования. Показатель, с помощью которого определяется состояние сооружения при воздействии ударной волны взрыва в зависимости от соотношения ΔP_ф / ΔP_ф*, называется обобщенным показателем устойчивости здания (сооружения) и обозначается ξ_зд.

Для зданий и сооружений величину ξ определяем из соотношения:

(3.6)

где ΔP_ф - давление во фронте воздействующей ударной волны;

ΔP_{ф зд}* - давление во фронте ударной волны, вызывающее выход из строя здания, сооружения. Для производственных зданий и сооружений - это давление, вызывающее сильные разрушения; для жилых и административных зданий - это давление, вызывающее средние разрушения. Величины ΔP_{ф зд} определяем по табл.3.6;

1,25 - коэффициент запаса, учитывающий неточности в определении значений ΔP*_фзд.

Таблица 3.6

Степени разрушения зданий при действии нагрузок от ударной волны

Для технологического оборудования, размещенного в производственных зданиях величину ξ определяем из соотношения:

(3.7)

где ΔP_фто^* - давление во фронте ударной волны, вызывающее выход из строя технологического оборудования;

K₁ - коэффициент, учитывающий повреждения технологического оборудования обломками конструкций разрушившегося здания;

Величину K₁ принимают равной:

1 если ξ_зд<0,5;

1,15 если ξ_зд = 0,5-1,25;

К_т если ξ_зд> 1,25.

где К_т - коэффициент, учитывающий тип ограждающих конструкций здания.

Вычислив значения показателя состояния зданий, определяем вероятности получения разрушений различной степени по графику (рис.3.2).

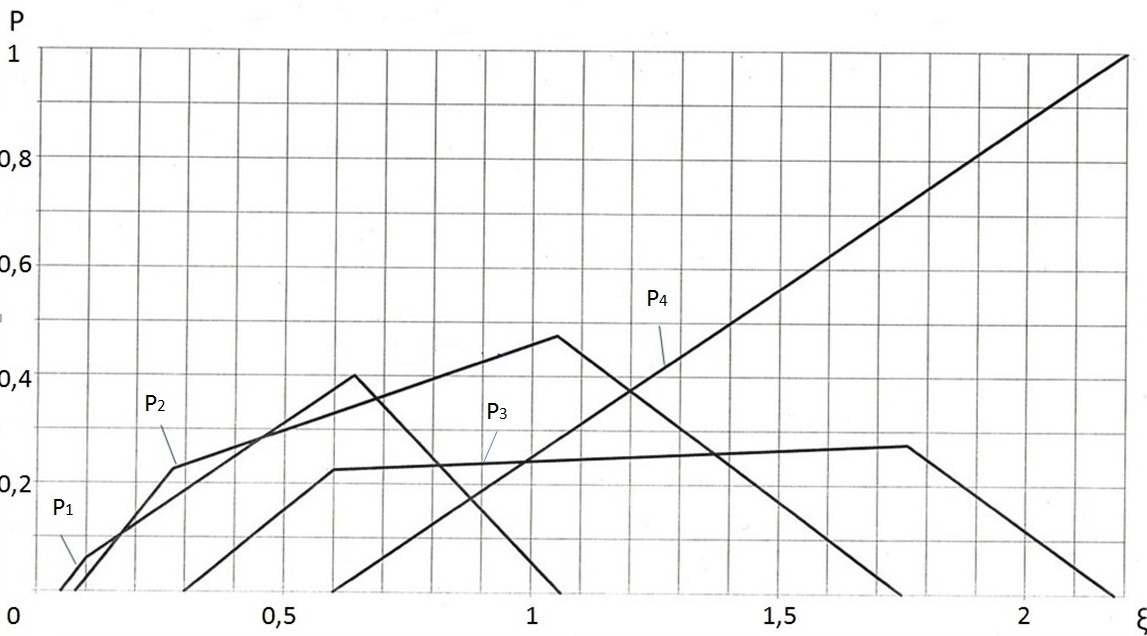

Рис.3.2 Вероятность разрушений производственных фондов от показателей ξ: P₁ – слабых; P₂ – средних; P₃ – сильных; P₄ – полных.

Исходя из найденных значений, вычисляем вероятность выхода из строя здания или оборудования:

(3.8)

где Р_i - вероятность получения разрушений (повреждений), приводящих к выходу из строя здания; 1 - слабое разрушение (повреждение); 2 - среднее разрушение; 3 - сильное разрушение; 4 - полное разрушение.

3.3.4. Определение людских потерь от взрыва гвс и твв

Воздействие ударной волны на людей характеризуется легкими, средними, тяжелыми, крайне тяжелыми травмами. Характеристика степени поражения людей приведена в табл. 3.7.

Таблица 3.7.

Степень поражения людей

Рассчитываем людские потери в очаге взрыва в следующей последовательности:

- определяем число людей, оказавшихся в j-ой зоне разрушения:

(3.9)

где N - число людей в j-й зоне разрушений;

S - площадь той части жилого массива, которая оказалась в j-й зоне разрушений, км² (см. рис.3.1), определяемая по формуле , где r – соответствуют границам разрушений (км);

ρ - плотность населения для данного жилого массива, чел/км².

- определяем потери по степени тяжести:

(3.10)

(3.11)

где N_j - число людей в j-й зоне разрушений;

Р_вых - вероятность выхода из строя здания;

Р_k - вероятность выхода из строя людей.

По табл. 3.7 подробно характеризуем каждую степень поражения людей.

Принимаем, что в зоне с легкими повреждениями погибших нет, в зоне расстекления нет пострадавших.
