Применение этой шкалы существенно повышает точность отсчета, поскольку она учитынает частоты трех гетеродинов и имеет точность до 100 Гц. В приставке формирование сигнала производитсяпоследующейформуле:f1,-F2+f3апоэтомуни

вход S0 подается логический 0 (корпус), а на вход S1 напряжение + 12 В. Соответственно, на вход f1 приходит ВЧ напряжение от 2-го гетеродина(1,715...3,715МГц), на f2 - ВЧ от отдельного кварцевого генератора (213,35 или 216,65 кГц), на f1-ВЧ от первого гетеродина приемника. Отрадно, что применение унинерсальной шкалы не требует установки дополнительного галетнога переключателя. Однако установка шкалы требует дополнительной доработки приставки и введения в тракт формирования SSB сигнала отдельного кварцевого генератора (схема приведена на рис. 3.33; печатная плата — рис. 3.34). Также несколько дорабгатывается тракт формирования DSB сигнала: из схемы удаляются кварцы с переключающим реле, а сигнал от изготовленного кварцевого генератора подается на вывод 14 микросхемы 2DAI (типа К174УР1, вывод 6 остается свободным).

Цифровая шкала помешена в закрытый короб из оцинкованного железа, который располагается в верхней части приставки и прикреплен к перегородкам, разделяющих контурные диапазонные катушки. Печатную плату кварценого опорного генератора помещают рядом с цифровой шкалой. Цифровую шкалу устанавливают только после окончательной настройки приставки в целом, поскольку короб цифровой шкалы закры-

ваетрезонансныеконтура.

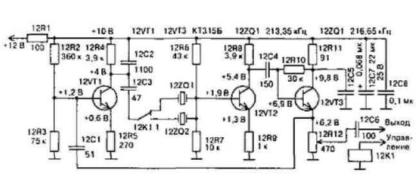

Рис. 3.33. Дополнительный кварцевый генератор

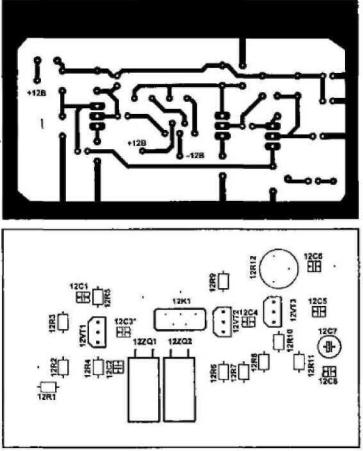

Рис. 3.34. Печатнаяплатадополнительногокварцевогогенератора( 1:1)

Следует отметить возможность применения и одновходовой шкалы любой известной конструкции (но втором варианте приставки < Ретро-М» у меня применялась именно эта шкала, на рис, 3.29.6 видны последствия применения такой шкалы: гирлянда диодов и жгут проводов от второй галеты переключатоеля диапазонов S6. Сама цифровая шкала на рисунке отсутствует, т.к. иначе она перекрывает вид на нижерасположенные элименты). Однако в этом случае точность отсчета резко снизится (особенно на втором диапазоне), а так же придется применить галетный переключатель для записи констант разных диапазонов и коммутационные диоды. Несомненно, все это привлечет к значительному усложнению конструкции. На фо-

89

тографии второго варианта приставки можно увидеть кучу диодов для записи констант разных диапазонов (вторая галета от передней шкалы) и, соответственно, жгут проводов для записи этих констант в «память» (К155ИЕ6) шкалы.

Вместе с тем, были проведены весьма успешные испытания с трехвходовой шкалой, которая и рекомендуется для применения. В заключение обзора цифровых шкал хочется упомянуть возможность построения (покупки) цифровой шкалы, использующей современные программируемые микропроцессоры, применение которой еще больше упростит конструкцию. В Интернете и в радиолюбительском эфире предлагается широкий выбор таких шкал, удовлетворяющих самым взыскательным требованиям радиолюбителей (трехвходовая схема, точность отсчета частоты до 10 Гц, жидкокристаллический индикатор, режим часов и т.д.).

Другая,доработка приставки сводится к введению режима ЧМ (частотной модуляции), которая применяется при работе на 10-метровом диапазоне. При этом частотная модуляция осуществляется в дополнительном гетеродине приставки, предназначенном для работы на разнесенных частотах (см. рис. 3.4; печатная плата на рис. 3.12). Напряжение НЧ поступает от микрофонного усилителя приставки (необходимо применить соответствующую коммутацию) на контакт 1 печатной платы (и далее на варикап гетеродина) через резистор 10 кОм (на плате не показан), или можно собрать отдельный микрофонный усилитель именно для этого вида излучения. Модуляция отдельного гетеродина приставки позволяет, не изменяя (не ухудшая) работы основного гетеродина приемника, осуществить ЧМ модуляцию и работать на разнесенных частотах через репитеры 10-метрового диапазона.

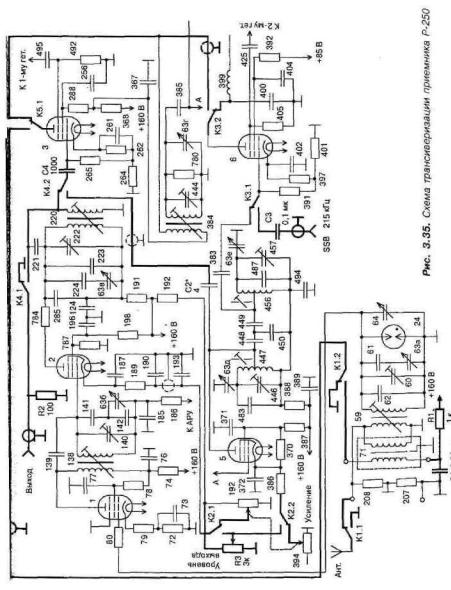

В заключение нельзя не упомянуть еще одну схему трансиверизации приемника Р-250М2, которую осуществил UB5JD из Симферополя (рис. 3.35) [11].

На рисунке показана схема УВЧ и первого УПЧ приемника. Положение контактов реле соответствует работе аппарата на прием. Нумерация деталей (числовая) дана в соответствии с заводской схемой радиоприемника Р-250М2 (см. вклейки).

При переделке следует учесть следующее.

1. Реле надо устанавливать вблизи ламповых панелек со стороны монтажа и подавать питание на них необходимо по

90

двухпроводному экранированному проводу. Оба вывода обмоток реле нужно зашунтировать на корпус конденсаторами емкостью 0,01...0,03 мкФ.

2. В некоторых приемниках в отсеке второго смесителя есть антенна калибратора — отрезок провода. Его необходимо удалить. В противном случае при приеме может увеличиться число пораженных точек.

3.На выходе блока формирования SSB сигнал на частоте 215 кГц должен иметь уровень около 0,7 В.

4.Если трансивер предназначается для работы только телеграфом, то достаточно собрать манипулируемый генератор на основе кварцевого калибратора приемника. Для этого в калибратор включают колебательный контур на частоту 215 кГц, ручку конденсатора переменной емкости контура выводят на переднюю панель, чтобы при передаче можно было изменять частоту на ±20 кГц.

5.Вновь вводимый конденсатор С2* следует подключить непосредственно к аноду лампы Л5.

6.В анодную цепь лампы Л2 включают контур с конденсатором 222, а катушку связи 220 используют как выходную. Замечено, что в некоторых трансиверах наблюдается ярко выраженный резонанс катушки связи 220 на частоте около 7 МГц. Для подавления резонанса следует нагрузить катушку резистором R2 сопротивлением 75... 100 Ом.

7.Все колебательные контуры, к которым подключены контактные группы реле, настраивают в режиме передачи.

8.Не следует стремиться к получению выходного напряжения

врежиме передачи более 2 В. Увеличение уровня сигнала приводит к росту пораженных точек при приеме,

Лично я отношусь к данному способу трансиверизации приемника крайне отрицательно, поскольку наличие дополнительных реле не способствует повышению надежности приемника, а также ухудшаются характеристики приемника, поскольку приходится искать компромисс между приемом и передачей. Это подтверждается отзывами радиолюбителей о данном способе переделки приемника.

По описанному выше способу был переделан один из имеющихся приемников Р-250М2. При проверке оказалось, что начал самовозбуждаться второй УВЧ (даже в режиме приема). Это удалось устранить, включив между управляющей сеткой
