Материал: Радиотехнические цепи и сигналы для дистанционного обучения. Останков А.В
ЛАБОРАТОРНАЯ РАБОТА № 1
ВРЕМЕННЫЕ И СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ СИГНАЛОВ ПРИ ИХ ТИПОВЫХ ПРЕОБРАЗОВАНИЯХ
1.1. Цель работы
Цель работы заключается в выявлении взаимосвязи между временно́й и спектральной формами представления сигналов, исследовать влияние типовых преобразований временно́й формы сигналов на их амплитудные и фазовые спектры.
1.2.Краткие теоретические сведения
Стеоретическими сведениями по теме работы можно ознакомиться в учебных пособиях: [1, с. 8-48], [2, с. 33-56; 97-103], [3, с. 38-40; 42-47; 50-55; 74-82].
1.3.Задания и указания к их выполнению
Работа выполняется индивидуально на персональном компьютере с использованием программного файла «Временные и спектральные характеристики сигналов при их типовых преобразованиях (!).xmcdz», активируемого в системе компьютерной математики MathCAD. Номер варианта (№) совпадает с порядковым номером студента в журнале.
Загрузить программный файл. Установить параметры исходного периодического сигнала, полагая, что параметр «Форма» совпадает с номером варианта, период составляет 2 мс, скважность равна двум.
1.3.1. Исследование спектральных и корреляционных функций исходного сигнала при изменении длительности его импульсов
Получить с использованием программы моделирования временну́ю и спектральные диаграммы, а также автокорреляционную функцию (АКФ) исходного сигнала. Диаграммы скопировать в отчёт. Указать экспериментальное значение практической ширины спектра сигнала, полагая, что в её пределах сосредоточено не менее 95 процентов мощности сигнала.
Исследовать влияние длительности импульсов (при фиксированной величине периода) на спектр и АКФ сигнала. Для этого сначала увеличить скважность до трёх, а затем ещё в два раза. Внести в отчёт новые диаграммы и оценить их изменения. Указать практическую ширину спектров сигнала. Получить и привести в отчёте две зависимости ширины спектра сигнала от его длительности при 95 и 90 процентах мощности сигнала, сосредоточенной в пределах ширины спектра. Сделать выводы.
5
1.3.2. Исследование влияния гармоник низшего и высшего порядков на форму импульсов сигнала
Установить скважность импульсов, равную трём. Выявить влияние гармоник высшего порядка на форму импульсов сигнала, для чего ограничить (в разд. 2 компьютерной программы) число гармоник, учитываемых при синтезе, сначала величиной 30, а затем — 10. Временны́е диаграммы синтезированных импульсов внести в отчёт и сравнить их с исходным сигналом. Указать величину погрешностей синтеза. Сделать вывод.
Вернуться к исходному числу учитываемых при синтезе гармоник (nгарм = 500). Выявить влияние гармоник низшего порядка на форму сигнала, для чего исключить из спектра сигнала сначала постоянную составляющую (установить nискл = 0), потом первую гармонику (nискл = 1), а затем вторую гармонику (nискл = 2). Временны́е диаграммы синтезированных импульсов внести в отчёт и сравнить с диаграммой исходного сигнала. Указать величину погрешностей выполненного синтеза сигнала. Сделать вывод.
Перейти к разд. 5 моделирующей программы и, установив «Сглад» = 1, активировать сглаживание сигнала (для деактивации дифференцирования указать «Дифф» = 0). Устанавливая поочередно параметр сглаживания, равным 10, 20, 30, фиксировать временну́ю диаграмму и спектр амплитуд сигнала. Проанализировать полученные результаты, сделать вывод.
1.3.3. Проверка теорем о спектрах: теорем запаздывания, инверсии времени и подобия
Перейти к разд. 3 компьютерной программы. Ввести задержку импульсов на ⅛ периода. Проанализировать спектр амплитуд и автокорреляционную функцию (АКФ) сигнала. Сделать вывод. Спектр фаз и временну́ю диаграмму сигнала привести в отчёте. Проверить теорему запаздывания, для чего измерить начальные фазы 4-й гармоники исходного и запаздывающего сигналов, найти их разность и сравнить с величиной π (произведением угловой частоты 4-й гармоники на ⅛ периода).
Ввести временну́ю инверсию сигнала — «Инверсия» = 1. Проанализировать спектр амплитуд и АКФ сигнала. Сделать вывод. Спектр фаз и временну́ю диаграмму сигнала привести в отчёте. Сравнить начальные фазы гармоник сигнала до и после его инверсии. Сделать вывод.
Установить коэффициент подобия сигналов равным «минус» единице. Проанализировать спектр амплитуд и АКФ сигнала. Сделать вывод. Спектр фаз и временну́ю диаграмму сигнала привести в отчёте. Сравнить начальные фазы гармоник до и после введения подобия. Сделать вывод.
6
1.3.4. Проверка теорем о спектрах: интегрирование, дифференцирование и умножение сигнала на гармоническое колебание
Перейти к разд. 4 программы. Обнулить постоянную составляющую сигнала — «УбрПост» = 1. Включить интегрирование сигнала — «Интеграл» = 1. Временну́ю и спектральные диаграммы, а также АКФ проинтегрированного сигнала скопировать в отчёт. Сделать вывод. Проверить теорему об интегрировании сигнала применительно к первой гармонике.
Перейти к разд. 5 программы. Активировать сглаживание фронтов импульсов — «Сглад» = 1. Включить дифференцирование сигнала — «Дифф» = 1. Установить параметр сглаживания, равным двум. Временну́ю и спектральные диаграммы, а также АКФ продифференцированного сигнала скопировать в отчёт. Сделать вывод. Проверить теорему о дифференцировании сигнала применительно к первой гармонике.
Перейти к разд. 6 компьютерной программы. Обеспечить умножение исходного сигнала на гармоническое колебание высокой частоты, установив частоту, равной (10+№) кГц. Временну́ю, спектральные диаграммы и АКФ преобразованного сигнала скопировать в отчёт. Сделать вывод. Проверить теорему о смещении спектра применительно к первой гармонике исследуемого сигнала.
Контрольные вопросы к защите работы
1.Что такое гармонический спектр сигнала? Спектр амплитуд? Спектр фаз? Каковы особенности гармонического спектра периодического колебания?
2.Что представляет собой гармоника в составе периодического процесса? Как определяется её частота, амплитуда и начальная фаза?
3.Запишите и поясните выражения для ряда Фурье́и коэффициентов разложения в ряд периодического сигнала.
4.Изобразите спектр амплитуд и фаз периодической последовательности прямоугольных импульсов произвольной скважности. Укажите их характерные точки и свяжите их значения с параметрами импульсов.
5.Как влияют на спектр амплитуд последовательности импульсов её параметры: амплитуда, длительность и период повторения импульсов?
6.Какой вклад в формирование импульсов вносят гармоники: низшего порядка? Высшего порядка?
7.Что такое практическая ширина спектра сигнала? По каким критериям её можно определить? Как ширина спектра связана с длительностью импульсов периодического сигнала?
8.Как влияет скважность периодической последовательности импульсов: на вид её амплитудного спектра? На величину практической ширины спектра?
9.Как в инженерной практике может быть использована практическая ширина спектра сигнала? Как она должна соотноситься с полосой пропускания тракта обработки сигнала?
7
10.Запишите ряд Фурье́в комплексной форме и формулы для вычисления коэффициентов разложения. Как определяются комплексные амплитуды гармоник сигнала?
11.Что такое АКФ сигнала? Каково её практическое назначение? Чем определяется величина пикового значения АКФ периодического (импульсного) сигнала?
12.Сформулируйте теорему запаздывания. Как влияет временна́я задержка сигнала на его спектр амплитуд и фаз? Почему АКФ сигнала при его запаздывании не изменяется?
13.В чём суть теоремы о сумме спектров? Можно ли при отыскании амплитуд гармоник суммарного сигнала просто складывать амплитуды гармоник составляющих сигнала?
14.В чём состоят изменения спектра амплитуд и фаз, а также АКФ сигнала при его временно́й инверсии?
15.Какие изменения характерны для спектра амплитуд и фаз сигнала после его дифференцирования (интегрирования)?
16.Что происходит со спектром сигнала и его АКФ при умножении мгновенных значений сигнала на высокочастотное гармоническое колебание?
17.Сформулируйте теорему об изменении масштаба времени. Каким трансформациям подвергнется спектр амплитуд и фаз, АКФ сигнала при увеличении длительности сигнала фиксированной амплитуды? Фиксированной мощности?
18.Чем схожи и чем отличаются спектры одиночного импульсного сигнала и его периодической последовательности?
19.Каковы основные свойства комплексной спектральной плотности импульсного сигнала? Как на её основе рассчитать спектр периодической последовательности таких импульсов?
20.В чём существо спектрального метода для анализа прохождения сигнала через линейную цепь?
Литература: |
[1, с. 8-48], |
|
[2, с. 33-56; 97-103], |
|
[3, с. 38-40; 42-47; 50-55; 74-82]. |
8
ЛАБОРАТОРНАЯ РАБОТА № 2
ВРЕМЕННЫЕ И СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ МОДУЛИРОВАННЫХ СИГНАЛОВ
2.1. Цель работы
Цель работы — экспериментально установить связь между временными диаграммами и спектральными характеристиками радиосигналов с амплитудной и угловой модуляцией.
2.2. Краткие теоретические сведения

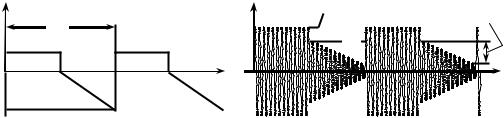

При амплитудной модуляции (АМ) пропорционально мгновенным значениям информационного сигнала sИ(t) изменяется огибающая амплитуд радиосигнала (рис. 1):
А(t) = KАМ sИ(t) + S0,
где KАМ – крутизна модулятора (безразмерная величина); S0 – амплитуда несущего (модулируемого) колебания.
sИ(t) |
TП |
sАМ(t) S0 + KАМ SΩ |
|
SΩ |
S0 |
||
|
t
−2SΩ
Рис. 1
(1)
M S0
t
Мгновенная частота f (t) и набег фазы ϕ(t) АМ-сигнала |
постоянны: |
f (t) = f0 (f0 – частота несущего колебания), ϕ(t) = 0. Выражение для |
АМ-сигнала |
(ψ0 − начальная фаза несущей) – |
|
sАМ(t) = А(t) cos(2πf 0 t + ψ0) = [KАМ sИ(t) + S0] cos(2πf 0 t + ψ0). |
(2) |
Коэффициент амплитудной модуляции (М) АМ-сигнала определяется отношением к амплитуде несущей S0 максимального абсолютного отклонения огибающей амплитуд А(t) от амплитуды несущей S0:
M = max|A(t) – S0| / S0 = KАМ max|sИ(t)| / S0. |
(3) |
9
