Материал: Радиотехнические цепи и сигналы для дистанционного обучения. Останков А.В

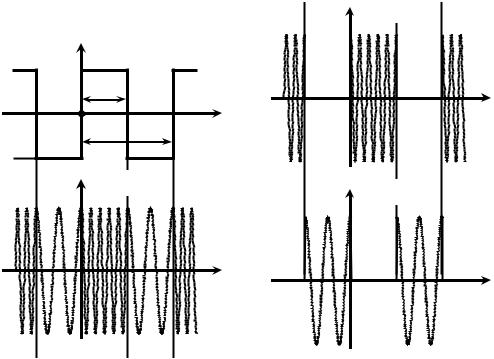

Поскольку сигнал sИ(t) обладает как положительными, так и отрицательными фиксированными значениями, частота ЧМ-сигнала f (t) будет принимать то увеличенное до fВ = f0 + KЧМ·SΩ на интервале [0, τ], то уменьшенное до fН = f0 − KЧМ·SΩ при t [τ, T−τ] постоянное значение. Переход от одного значения частоты к другому происходит скачком, так что ЧМ-сигнал приобретает вид, показанный на рис. П.3.3, б. Девиация частоты радиосигнала в соответ-

ствии с (10) будет составлять FД = max| f (t) − f0| = KЧМ·SΩ, так что fВ,Н = f0 ± FД. При определении спектрального состава колебания с угловой модуляцией

необходимо иметь в виду следующее. Если при амплитудной модуляции каждая гармоника информационного сигнала независимо от прочих порождает ровно две спектральные составляющие на выходе модулятора и результат модуляции сложным сигналом можно получить как сумму частных спектров, порождаемых отдельными компонентами информационного сигнала, то при угловой модуляции такой подход оказывается некорректным. Добавление всего одной гармоники к спектру информационного сигнала не только влечёт обогащение спектра модулированного колебания, но и перераспределение амплитуд всех наблюдавшихся ранее составляющих спектра. Таким образом, предложить универсальный аналитический способ расчёта спектральных характеристик ЧМ- и ФМсигналов, к сожалению, невозможно.

В данном случае целесообразно воспользоваться тем, что анализируемый ЧМ-сигнал может быть рассмотрен как сумма двух АМ-сигналов sАМ 1(t) и sАМ 2(t) (рис. П.3.3, в и г), подобных показанному на рис. П.3.1, в. Оба сигнала обладают периодической огибающей амплитуд, единичным коэффициентом модуляции и амплитудой несущего колебания S0/2 (на входе модулятора), но отли-

210

чаются длительностью импульсов (τ и Т − τ) и частотой заполнения: у сигнала

sАМ 1(t) частота равна fВ = f0 + FД, у sАМ 2(t) – соответственно fН = f0 − FД. Заметим, что подобное представление ЧМ-сигнала возможно далеко не всегда, а

только при условии точного фазового соответствия отрезков высокочастотных колебаний, образующих сигналы sАМ 1(t) и sАМ 2(t), непрерывным гармоническим колебаниям частоты fВ и fН соответственно. Несложно показать, что такое условие приводит к определённым ограничениям, накладываемым на девиацию частоты FД и длительность импульсов τ радиосигнала. Предлагаемый подход абсолютно справедлив, если

2FД =k FM ,

2FД =m q FM ,

где k и m – натуральные числа, q = T/τ – скважность модулирующих импульсов. Комплексные амплитуды составляющих комплексного спектра сигнала sАМ 1(t) могут быть найдены в соответствии с формулой (П.2). При подстановке

в (П.2) вместо S0 величины S0/2 и учёте запаздывания огибающей на 0,5τ, легко получить

CɺnAM1=0,5S0 τ FM sinc(π n τ FM ) exp(− jπ n τ FM ),

(П.4)

где частота n-й спектральной составляющей сигнала sАМ 1(t) равна ± f В + n FM. По аналогии комплексные амплитуды составляющих сигнала sАМ 2(t) с

импульсами длительности (Т − τ) = (1/FM − τ) и огибающей, запаздывающей на

где частота n-й спектральной составляющей сигнала sАМ 2(t) равна ± f Н + n FM. Итак, в спектре ЧМ-сигнала при f > 0 имеются две группы спектральных

составляющих, отличающихся положением на оси частот (одна локализована вблизи частоты fН = f0 − FД, другая – fВ = f0 + FД). Огибающая амплитуд обеих групп описывается функцией sinc( ). Поскольку ЧМ-сигнал на частоте fВ существует τ секунд, на частоте fН – остальные (T−τ) секунд, причём τ ≠ (T−τ), то в интенсивности и ширине обеих sinc-групп может наблюдаться существенная разница (рис. П.3.4). Частотный интервал между соседними спектральными со-

211

ставляющими ∆f = 1/T = FM у обеих групп один и тот же, так как его величина определяется не длительностью отдельных импульсов, а частотой модуляции. Поскольку удвоенное значение девиации частоты кратно частоте модуляции (2FД = k FM), имеет место точное совпадение частот составляющих обеих групп. Совокупное распределение амплитуд по частотам будет вырожденным и в общем случае несимметричным. Амплитуды спектральных составляющих ЧМсигнала определяются как результат удвоения модуля суммы комплексных амплитуд (П.4) и (П.5).

AnЧМ

AnАМ2 AnАМ1

где n «пробегает» значения … −(5+k), −(4+k),…−k,…0, +1, +2,…; k – целое положительное число: k = 2FД / FM.

Частоты гармоник определяются выражением: f n = f 0 + FД + n FM.

П.3.1.3. Периодическая последовательность прямоугольных импульсов sИ(t) (рис. П.3.3, а) подаётся на управляющий вход идеального фазового модулятора с крутизной KФМ, рад/В. На второй вход модулятора поступает несущее гармоническое колебание с амплитудой S0 и частотой f0.

При фазовой модуляции пропорционально мгновенным значениям sИ(t) изменяется набег фазы радиосигнала: ϕ(t) = KФМ sИ(t). Поскольку мгновенные значения sИ(t) определяются константами в пределах обоих интервалов [0, τ] и [τ, T−τ] его периода, то значения набега фазы ФМ-сигнала в пределах соответствующих интервалов постоянны (рис. П.3.5, а); максимальное абсолютное значение ϕ(t) на периоде составляет KФМ·SΩ, что по определению есть индекс модуляции (m) ФМ-сигнала. По окончании интервалов постоянства происходит скачкообразное изменение набега ϕ(t) на удвоенное значение индекса: 2m = 2KФМ·SΩ. Полагая далее, что индекс модуляции m составляет точно r π/2

212

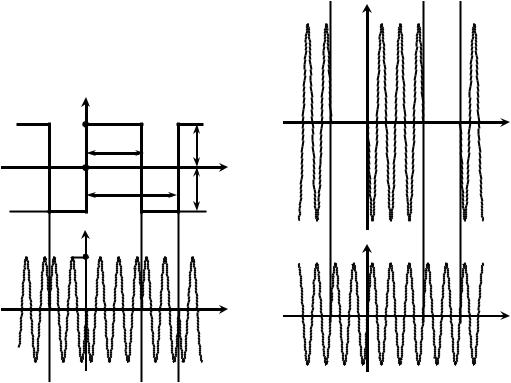

радиан (r = 1, 3, 5,…), тогда формируемое модулятором колебание в моменты времени τ ± l T и T ± l T (l – целое число) скачком меняет фазу на π радиан. Мгновенная частота рассматриваемого ФМ-колебания согласно (8) в любой произвольный момент времени постоянна и равна частоте несущей f0. Диаграмма ФМ-сигнала показана на рис. П.3.5, б.

Формируемое модулятором ФМ-колебание можно рассматривать как сумму двух сигналов. Первый компонент s1(t) (рис. П.3.5, в) представляет собой последовательность радиоимпульсов длительности τ удвоенной амплитуды, по сравнению с исходной S0, и фазы, одинаковой с фазой исходного ФМ-сигнала в совпадающем интервале времени. Вторым компонентом (рис. П.3.5, г) является немодулированное гармоническое колебание s2(t) с противоположной, по сравнению с первым сигналом s1(t), фазой.

Комплексные амплитуды составляющих сигнала s1(t) могут быть найдены по (П.2):

Сɺn1 = S0 τ FM sinc(π n τ FM ) exp(− jπ n τ FM ),

(П.7)

где частота n-й спектральной составляющей равна ± f 0 + n FM, n = 0, ±1, ±2, ...

Для сигнала s2(t) —

213

причём составляющих в комплексном спектре всего две — с частотами ± f 0 . Таким образом, спектр анализируемого ФМ-колебания определяется так-

же суммой спектров двух сигналов s1(t) и s2(t). Описание сигнала s2(t) в частотной области очень простое, поэтому спектральные составляющие ФМ-сигнала точно соответствуют составляющим s1(t), за исключением колебания на частоте несущей. Формула для расчёта коэффициентов ряда Фурье имеет вид:

При переходе к искомому гармоническому спектру амплитуд окончательно получим

Заметим, что амплитуды гармоник рассмотренного ФМ-сигнала не зависят от величины индекса модуляции m, но только при условии, что m = r π/2 радиан, где r = 1, 3, 5,….

П.3.2. Спектр амплитуд сигнала, модулированного последовательностью пилообразных импульсов

П.3.2.1. Пусть на управляющий вход идеального амплитудного модулятора с крутизной KАМ подаётся периодическая последовательность sИ(t) знакопеременных пилообразных импульсов (рис. П.3.6, а, где SΩ – амплитуда, Т = 1/FM – период (FM – частота) модуляции). На второй вход модулятора подаётся несущее колебание S0 cos(2πf 0 t) амплитуды S0 и частоты f0. Огибающая амплитуд АМ-сигнала на выходе модулятора изменяется пропорционально мгновенным значениям информационного колебания sИ(t): А(t) = KАМ sИ(t) + S0 (рис. П.3.6, б, где KАМ SΩ – максимальное отклонение А(t) от амплитуды несущей, равное M S0 согласно (3), М – коэффициент модуляции). Временная диаграмма соответствующего такой огибающей амплитуд радиосигнала показана на рис. П.3.6, в.

Пилообразное колебание sИ(t) (рис. П.3.6, а) хорошо известно в теории радиотехнических сигналов; комплексные амплитуды составляющих комплексного спектра такого сигнала согласно [2] определяются выражением:

214
