Материал: РЭ3 СЭТ7009 констр

6 Техническое освидетельствование

6.1 Счетчик должен проходить периодическую поверку после каждых 4 лет эксплуатации.

6.2 Поверку счетчика производить в соответствии с МП. БР 097-2010.

7 Транспортирование и хранение

7.1 Счетчики транспортируют в закрытых транспортных средствах любого вида.

При транспортировании самолетом счетчики должны быть размещены в отапливаемых герметизированных отсеках.

7.2 Предельные условия транспортирования счетчиков:

- температура окружающего воздуха от минус 30 ºС до плюс 70 ºС;

- относительная влажность воздуха 95 % при температуре 25 °С;

- атмосферное давление от 60 до 106,7 кПа (460 – 800 мм рт. ст.).

7.3 Трюмы судов, кузова автомобилей, используемые для перевозки счетчиков, не должны иметь следов цемента, угля, химикатов и т. д.

7.4 Счетчики до введения в эксплуатацию следует хранить на складах в упаковке изготовителя при температуре окружающего воздуха от 5 ºС до 40 С и относительной влажности воздуха 80 % при температуре 25 С.

Счетчики без упаковки следует хранить при температуре окружающего воздуха от 10 ºС до 35 С и относительной влажности воздуха 80 % при температуре 25 С.

В помещениях для хранения счетчиков содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозионно-активных агентов для атмосферы типа 1 по ГОСТ 15150-69.

8 Гарантии изготовителя

8.1 Изготовитель гарантирует соответствие счетчика требованиям технических условий ТУ BY 200032892.053-2008 и настоящего руководства по эксплуатации.

8.2 Гарантийный срок хранения - 24 мес со дня изготовления счетчика.

8.3 Гарантийный срок эксплуатации - 3 года со дня ввода счетчика в эксплуатацию (при отсутствии документов, подтверждающих дату ввода в эксплуатацию – 3 года со дня продажи).

8.4 Изготовитель обязан безвозмездно заменить или отремонтировать счетчик, если в течение гарантийного срока эксплуатации потребителем будет обнаружено несоответствие

с четчика требованиям настоящего руководства по эксплуатации и технических условий, при соблюдении потребителем условий эксплуатации, транспортирования, хранения, монтажа, а также при сохранности поверочных пломб и отсутствии механических повреждений.

9 Установка и замена элемента питания

9.1 Для обеспечения функционирования часов реального времени при отсутствии напряжения сети в счетчике применяется дисковый литиевый элемент питания напряжением 3 В.

9.2 Установка элемента питания производится у изготовителя счетчика, а его замена - энергослужбами, во время периодических поверок, но не реже одного раза в 8 лет. Емкость элемента питания должна быть не менее 180 мА/ч.

10 Исходные установки счетчика

Действующие тарифы	Т1, Т2, Т3
Количество цифр после запятой	нет
Формат даты	День-месяц-год
Формат времени	Часы-минуты-секунды
Разрешение перехода на зимнее/летнее время	Есть
Параметры переходов на: - летнее время - зимнее время	02:00-03:00 последнее воскресенье марта 03:00-02:00 последнее воскресенье октября

Показания (накопления) счетчика после Госповерки, кВт·ч	Т1	Т2	Т3	Т4	Σ
				-

Профили суток

Профили недели

Номер недельного профиля	Понед.	Вторн.	Среда	Четв.	Пятн.	Суббота	Воскр.
	Номер суточного профиля
НП0	П0	П0	П0	П0	П0	П0	П0

Сезоны

Сезон	Профиль	Сезон	Профиль	Сезон	Профиль
Январь	НП0	Май	НП0	Сентябрь	НП0
Февраль	НП0	Июнь	НП0	Октябрь	НП0
Март	НП0	Июль	НП0	Ноябрь	НП0
Апрель	НП0	Август	НП0	Декабрь	НП0

Особые дни

День	Месяц	Номер суточного профиля		День	Месяц	Номер суточного профиля

Рисунок 1 - Схема подключения счетчика к трехфазной четырех проводной сети с помощью трех трансформаторов тока

Рисунок 2 Схема подключения счетчика к трехфазной трех проводной линии с помощью трех трансформаторов тока и трех трансформаторов напряжения

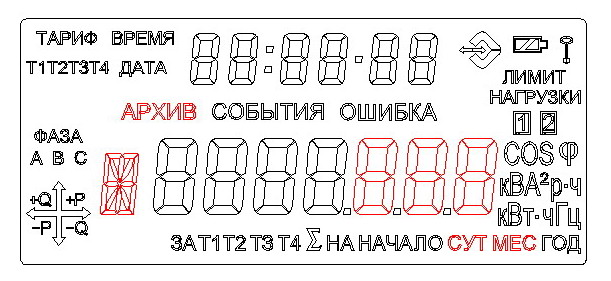

Рисунок 3. Общий вид индикатора счетчика

11 Сведения об утилизации

11.1 Специальные меры безопасности и требования при проведении утилизации счетчика отсутствуют.

11.2 Расчетное количество драгоценных и цветных металлов, содержащихся в счетчике:

Золото, г	Серебро, г	Палладий, г	Латунь, г
0,011859	0,072039	0,005487	180

11.3 Фактическое содержание драгоценных материалов счетчика определяется после его списания на основе сведений предприятий по переработке вторичных драгоценных материалов.

12 Сведения о приемке, упаковке, продаже и установке изделия

12.1 Счетчик статический активной электрической энергии переменного тока трехфазный многотарифный СЭТ7009 AR F RJ М, ОТИБ.407219.004, заводской номер __________________ изготовлен и принят в соответствии с ТУ BY 200032892.061-2010, действующей технической документацией и признан годным для эксплуатации.

Дата изготовления « _____ » _________________ 20 ____ г.

(число) (месяц) (год)

Исполнитель _________________ ___________________

(подпись) (фамилия)

Штамп ОТК Клеймо поверителя

12.2 * Счетчик статический активной электрической энергии переменного тока трехфазный многотарифный СЭТ7007 AR F RJ М, заводской номер __________________ упакован согласно требованиям, предусмотренным конструкторской документацией.

Дата упаковывания « ______ » _________________ 20 ____ г.

(число) (месяц) (год)

Упаковывание произвел ______________________ М. П.

(подпись)

Изделие после упаковывания принял _____________________

(подпись)

Штамп ОТК

12.3 Счетчик продан в годном состоянии « ______ » ______________ 20 ____ г. (число) (месяц) (год)

в магазине ______________________________________________________________

(штамп и адрес магазина)

Цена счетчика ____________________

Продавец _____________________

(фамилия)

12.4 Счетчик введен в эксплуатацию « ______ » _____________ 20 ____ г. (число) (месяц) (год)

_______________________________________________________________________________

(наименование организации, производившей монтаж и ввод в эксплуатацию)

_______________________________________________________________________________

Исполнитель __________________ ______________________

(подпись) (фамилия)

____________

* Заполняется при использовании индивидуальной потребительской упаковки
