П риложение 1

Описание циклов индикации счетчика

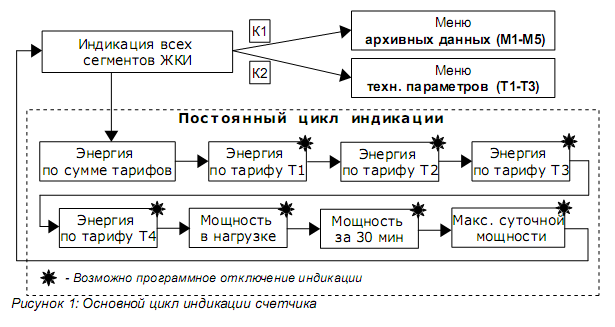

По умолчанию на индикацию, счетчик выводит данные в автоматическом режиме с интервалом смены показаний от 1 до 10 секунд (настраивается программно),данные выводимые на индикацию могут отключаться программно в зависимости от требований потребителя. Отключение индикации данных в постоянном цикле также отключает отображение данных в архивных циклах. Основной цикл индикации представлен на рисунке 1. Информация по активной и реактивной энергии и мощности индицируется по очереди.

Описание работы с кнопками счетчика.

Для входа в режим навигации по меню счетчика, следует одновременно нажать и удерживать кнопки К1 и К2 до появления засветки всех сегментов на жидкокристаллическом индикаторе. Далее в зависимости от типа требуемой информации следует сделать соответствующий, выбор путем нажатия на нужную кнопку:

• К1 — вход в меню выбора архивных данных;

• К2 — вход в меню выбора системных установок и параметров сети.

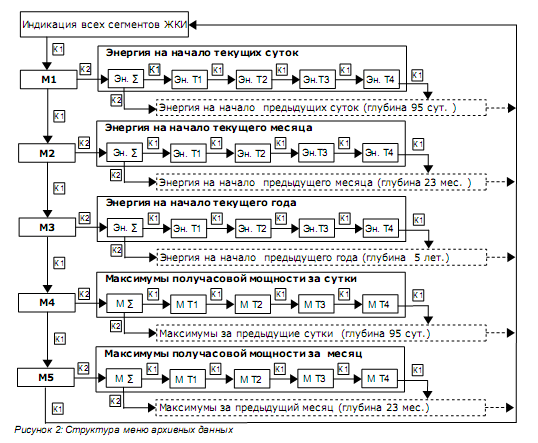

Структура меню архивных данных представлена на рисунке 2.

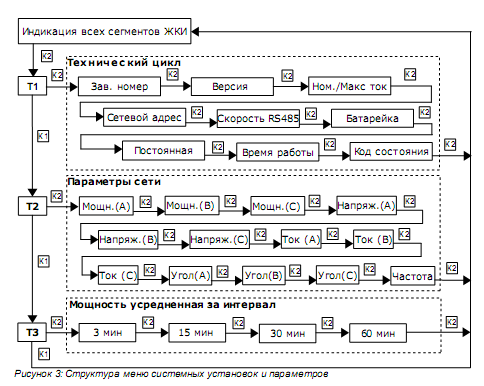

Структура меню системных установок и параметров представлена на рисунке 3.

Приложение 2

Описание дополнительных информационных сегментов ЖКИ счетчика

	Символ	Описание	Примечание
Индикаторы состояния устройства
1	ТАРИФ	Указывает активный тариф	T1,T2,T3,T4
2	ВРЕМЯ	Показания времени
3	ДАТА	Показания даты
4	ФАЗА	Наличие фазных напряжений	А, В, С,
5		Принят корректный пакет данных по интерфейсам связи
6		Счетчик защищен паролем
7		Индикация низкого заряда батареи	(2,5В крит. зн)
8	1	Счетчик заблокирован на 24 часа
9	2	Нарушена технологическая перемычка
10	ОШИБКА	Информирует пользователя о возникновении одной из ошибок: - сбой часов - нарушение технологической перемычки - разряд батареи	Дополнительно засвечиваются сегменты №8 или №9 , для соответствующих событий
11	Т1	Накопление энергии в тариф1
12	Т2	Накопление энергии в тариф2
13	Т3	Накопление энергии в тариф3
14	Т4	Накопления энергии в тариф4
15	∑	Суммарное накопление энергии	Т1+Т2+Т3+Т4
		Е ХХХХХХ.ХХХ кВт·ч ∑	текущие показания суммарного значения накопленной энергии счетчика
16	АРХИВ	Указывает на значения из архива счетчика
18	СУТ	Сутки
19	МЕС	Месяц
20	ГОД	Год
21	Р	Мощность
Показатели параметров
22	COSφ	угол
23	В	напряжение
24	А	ток
25	ч	время
26	Р кВт	мощность
27	кВт·ч	активная энергия
28	кВар·ч	реактивная энергия
29	Гц	частота
