Материал: РЗ 1
Задание по разделу
«ЦЕПИ ПОСТОЯННОГО ТОКА»
Решить четыре задачи, номера которых указаны в табл. 1.
Таблица 1.
М |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Номера |
1, 9, |
2, 10, |
3, 11, |
4, 12, |
5, 13, |
6, 14, |
7, 15, |
8, 16, |
задач |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
|
|
|
|
|
|
|
|
|
М |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
Номера |
8, 9, |
7, 10, |
6, 11, |
5, 12, |
4, 13, |
3, 14, |
2, 15, |
1, 16, |
задач |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
|
|
|
|
|
|
|
|
|
М |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
Номера |
2, 9, |
4, 10, |
6, 12, |
8, 11, |
1, 13, |
3, 15, |
5, 14, |
7, 16, |
задач |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
17, 18 |
N - номер Вашей группы.
М - Ваш порядковый номер по учебному журналу.

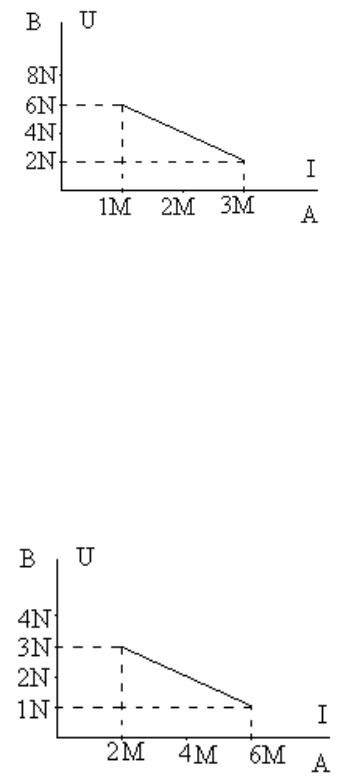

Задача 1
Определить параметры последовательной и параллельной схем замещения источника по известному участку внешней характеристики.
Построить график (I) при изменении тока от нуля до (4М) А.
Задача 2
Определить параметры последовательной и параллельной схем замещения источника по известному участку внешней характеристики.
Найти ток в приемнике, подключенном к источнику, если сопротивление приемника Rп = (5 N/M) Ом. Найти мощность источника и приемника, а также КПД источника.
Задача 3
К источнику с известной внешней характеристикой подключен резистор сопротивлением Rп = (2 N/M) кОм.
Найти ток в цепи и мощность источника, а также параметры схем замещения.

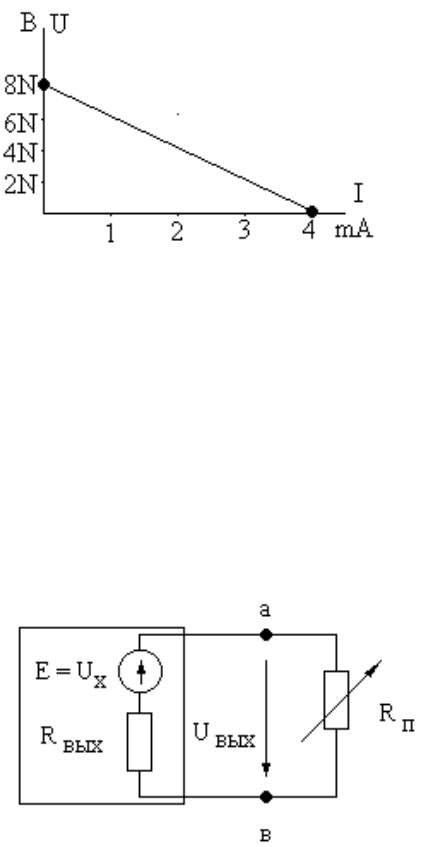

Задача 4
Напряжение на выходе усилителя постоянного тока (УПТ) в режиме холостого хода Uх = (10/N) В, выходное сопротивление
Rвых = (2М) кОм.
Как изменится напряжение на выходе УПТ, если к усилителю подключить приемник с сопротивлением Rп = Rвых.? Пояснить, как зависит это напряжение:
а) от сопротивления усилителя Rвых; б) от сопротивления Rп.

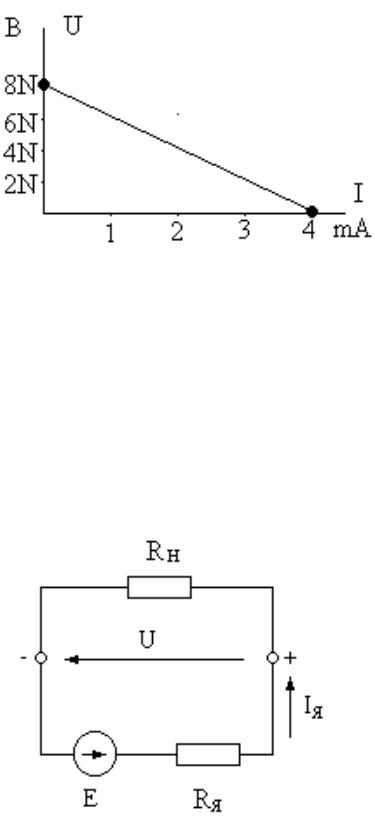

Задача 5
К источнику с известной внешней характеристикой подключен резистор сопротивлением R = (4N) Ом. Найти ток в цепи, мощности источника и приемника, а также КПД источника.
Задача 6
Построить внешнюю характеристику генератора постоянного тока и определить его КПД, если номинальные данные генератора: U = 230 B, Iя = (N) A, Rя = (М) Ом. Определить ток короткого замыкания генератора.
|

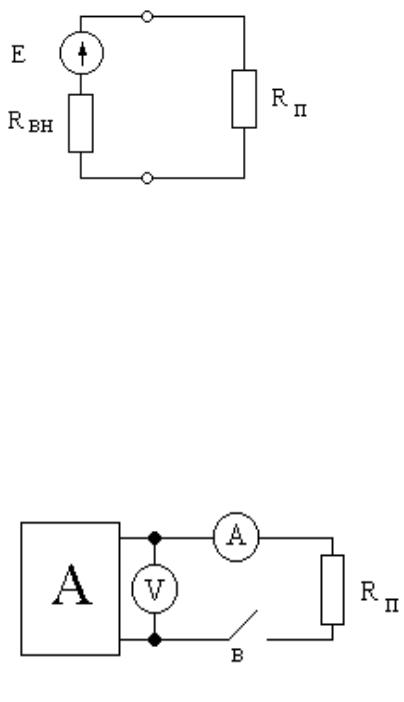

Задача 7 |
|
|
Построить |
ВАХ источника |
и приемника, если |
Е = (10N) В, |
Rвн = (0,1М) Ом, |
Rп = (М) Ом. |
Построить кривую |
изменения |
мощности приемника при изменении его сопротивления от бесконечности до нуля. При каком сопротивлении приемника мощность Pп будет максимальной ?
Задача 8 |
|
|
При разомкнутом выключателе |
Uv = (10N) B, |
при замкнутом |
Uv = (8N) B, IА = (М) А. Построить |
внешнюю |
характеристику |
источника, найти параметры его последовательной и параллельной схем замещения. Какой ток установится в цепи при сопротивлении приемника Rп = (М) Ом ?
