Задача 9

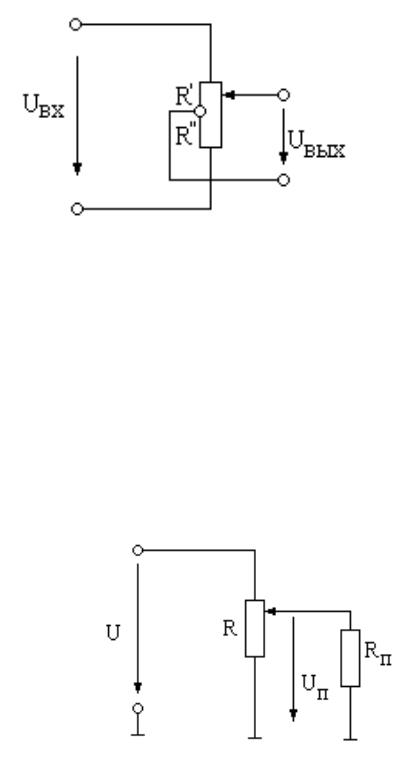

Определить выходное напряжение Uвых потенциометра при трех положениях его движка:

а) в крайнем верхнем; б) в крайнем нижнем;

в) в средней точке потенциометра.

Uвх = (N M) B, R′ = R″.

Задача 10

Определить напряжение Uп на приемнике Rп = (10) Ом, если движок потенциометра установлен:

а) в крайнем верхнем положении; б) в крайнем нижнем положении; в) в средней точке потенциометра.

Сопротивление потенциометра R = (20М) Ом; U = (10N) В.

Задача 11

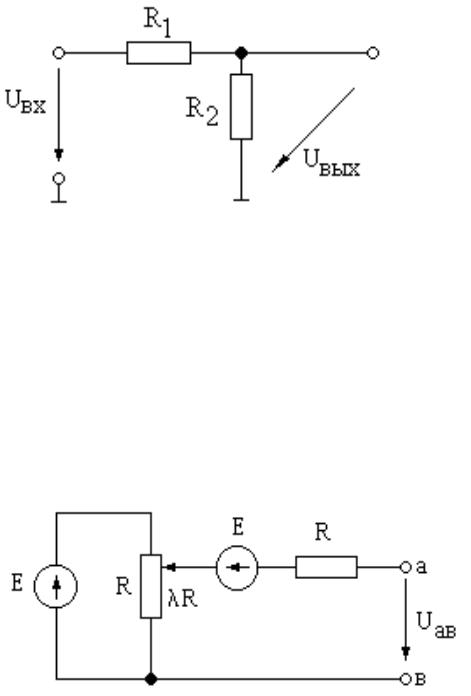

Рассчитать сопротивления R1 и R2 высокоомного делителя

напряжения, если Uвх = (2М) В, Uвых = (2М) мВ, ток источника не должен превышать 100 мкА.

Задача 12

Определить напряжение Uав, если E = (N) B, R = (M) Ом, = 0,5.

Задача 13

На какие значения сопротивления и тока следует выбрать реостат, включенный последовательно с приемником, с помощью которого можно регулировать напряжение приемника в пределах от (6N) В до (16N) В, если сопротивление приемника (10М) Ом ? Напряжение приемника U = (20N) B.

Задача 14

Напряжение на приемнике с сопротивлением Rп = 100 Ом нужно плавно регулировать в пределах от 10 до 100 В. Напряжение сети U = 100 В. Можно ли воспользоваться для этого реостатом с

номинальными величинами Rном = 200 Ом и Iном = 0,6 А, включив его в качестве делителя напряжения ?

Задача 15

Рассчитать многопредельный шунт к измерительному механизму на предел измерения токов (М) А. Сопротивление цепи измерителя Rи = (0,1N) Ом. Наибольшее падение напряжения на шунте равно 75 мВ.

Задача 16

Вольтметр постоянного напряжения с пределом измерения Uv имеет внутреннее сопротивление Rv = (M N) Ом. Определить сопротивление добавочного резистора, который нужно подключить к вольтметру, чтобы расширить его предел измерения до (10Uv) В.

Задача 17

Взаданной схеме найти токи в ветвях и напряжение Uав, если

Е= 10 В. Значения всех сопротивлений (в омах) указаны в таблице 2.

Таблица 2

М

1

2

3

4

5

6

7

8

9

10

11

12

R1

1

1

4

1

1

0,5

4

0

1,5

1

4

1

R2

5

1

4

0

8

3

3

2,5

4

1

4

R3

5

1

5

4

0

6,5

4

5

1

5

R4

4

1,6

6

3

4

0

6

5

2

6

R5

6

6

2

5

2

5

8

4

0

2

5

R6

4

5

2

1

7

0,5

2

6

21

1

2

1

R7

3

2

15

6

20

3

0

5

2

2

15



























М

13

14

15

16

17

18

19

20

21

22

23

24

R1

1

0,5

4

0

1

1

1

1

1

0,5

4

1

R2

0

8

3

3

5

2

6

0

8

3

3

R3

4

0

6,5

4

5

1

6

1

4

0

6,5

4

R4

3

4

0

6

4

1,6

4

2

3

4

0

6

R5

2

5

8

4

6

6

0

2

5

8

4

R6

7

0,5

2

6

4

5

7

6

7

0,5

2

6

R7

6

20

3

0

3

3

1

6

20

3

0

Задача 18

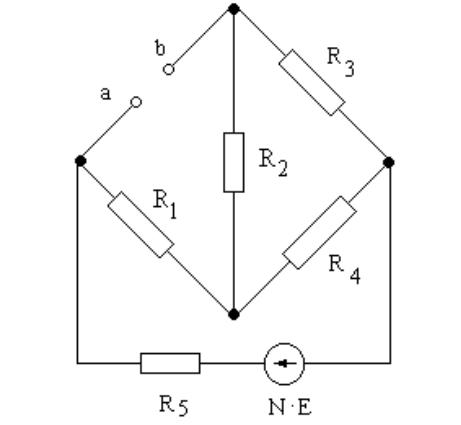

Используя метод эквивалентного активного двухполюсника, определить параметры его последовательной схемы замещения (Еэк и Rэк) относительно зажимов а и в. Значения сопротивлений (в омах) указаны в таблице 3.

Таблица 3

М

1,

2,

3,

4,

5,

6,

7,

8,

9,

10,

11,

12,



14

15

16

17

18

19

20

21

22

23

24

13

R1

3

1

6

2

5

1

0

6

6

2

12

4

R2

3

3

0

5

2

6

2

6

6

0

R3

6

0

3

1

15

3

1

12

0

6

2

R4

0

6

6

1

5

3

1

0

12

12

2

R5

6

6

1

6

0

3

6

2

12

12

2

12

Е

9

9

9

9

9

9

10

9

18

18

18

18

(В)
