Рис. 2.3. Пример 2 определения размера штангенциркулем [8]
Целых – 61, четвёртый штрих нониуса совпадает со штрихом штанги. Размер составляет
61 мм + 0,1 мм 4 = 61,4 мм.
Для штангенинструментов с величиной отсчёта 0,05 мм результаты вычислений высчитываются следующим образом. Целое число определяют аналогично ранее представленному методу. Далее определяют штрих нониуса, совпадающий со штрихом шкалы штанги. После этого к ближайшей слева цифре нониуса (это может быть 25, 50 или 75), показывающей сотые доли миллиметра необходимо добавить результат произведения величины отсчета с порядковым номером штриха нониуса.
На рис. 2.4 результат измерений будет равен
71 мм + 0,75 мм + 0,05 2 = 71,85 мм.
Рис. 2.4. Пример 3 определения размера штангенциркулем [8]
2.6.2. Штангенциркули
Название штангенциркуль происходит от немецкого Stangenzirkel. При этом необходимо учитывать, что в Германии Stangenzirkel – это циркуль, применяемый для начертания окружностей и дуг больших радиусов. А средство измерения, называемое «штангенциркуль» обозначается как Messschieber
26
(«раздвижной измеритель») или Schieblehre («раздвижная рейка»).
Штангенциркули являются универсальными инструментами, широко применяются в производстве, машиностроении, ремонте и при метрологических измерениях. Некоторые технические характеристики штангенциркулей представлены в
табл. 2.1.
Таблица 2.1
Технические характеристики штангенциркулей
|
|
Отсчета |
Размер допусти- |
|
|||
|
Пределы |
мой погрешности |
|
||||
Модель |
согласно |
Вес, |
|||||
измерений, |
согласно значению |
||||||
устройства |
шкале но- |
нониуса, мм |
кг |
||||
|
мм |
ниуса, мм |
|
||||
|
|
0,05 |
1 |
2 |
|
||
|
|
|
|
|
|
|
|
ШЦI 125 |
0…125 |
|
|
|
|
0,125 |
|
|
|
|
|
|
|
|
|
ШЦI 150 |
0…150 |
|
0,05 |
± 0,05 |
±0,1 |
0,150 |
|
ШЦII 250 |
0…250 |
|
0,415 |
||||
|
|
|
|
||||
|
|
|
|
|
|
|
|
ШЦIII 400 |
0…400 |
0,05 (0,1) |
|
|
|
1 |
|
|
|
|
|
|
|
||
ШЦIII 500 |
0…500 |
|
|
|
1,1 |
||
|
|
|
|
||||
|
|
|
|
|
|
|
|
ШЦIII 630 |
250…630 |
|
± 0,1 |
± 0,1 |
|
1,3 |
|
ШЦIII 800 |
250…800 |
|
|
|
1,5 |
||
|
|
|
|
||||
|
|
|
|
|
|
|
|
ШЦIII 1000 |
320…1000 |
|
|
|
– |
1,7 |
|
|
|
|
|
|
|
||
ШЦIII 1600 |
500…1600 |
|
|
|
6,4 |
||
|
|
|
|
||||
|
|
|
|
|
|
|
|
ШЦIII 2000 |
800…2000 |
0,1 |
– |
± 0,2 |
|
7,6 |
|
|
|
|
|
||||
ШЦIII 3000 |
1600…3000 |
|
29,2 |
||||
|
|
|
|
||||
|
|
|
|
|
|
|
|
ШЦIII 4000 |
2000…4000 |
|
|
|
|
37,33 |
|
|
|
|
|
|
|
|
|
Штангенциркуль ЩЦI (рис. 2.5) состоит из штанги 1, неподвижных губок 2 и 9, изготовленных заодно со штангой, рамки 7 с подвижными губками 3 и 8, нониусом 6. Положение рамки фиксируется стопорным винтом 4. Верхние губки служат для измерений внутренних размеров. Нижние – для наружных размеров, заострённые концы используют для изме-
27
рения поднутрений. Кроме того, заостренные концы могут использоваться для нанесения рисок при выполнении измери- тельно-разметочных работ.
ЩЦI снабжён приспособлением для измерения уступов или глубин, которое представляет собой линейку глубиномера 5, соединенную с рамкой и скользящую вместе с ней по направляющему пазу штанги.
Штангенциркуль ЩЦТ-I в отличие от ЩЦ-I имеет одностороннее расположение губок и применяются только для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.
2 |
3 |
4 |
1 |
5 |
9 |
8 |
7 |
6 |
Рис. 2.5. Конструкция штангенциркуля ШЦ-I: 1 – штанга; 2 и 3 – губки для измерения внутренних размеров, 4 – стопорный винт; 5 – линейка глубиномера; 6 – рамка; 7 – нониус; 8 и 9 – губки для измерения наружных размеров
Штангенциркулем ЩЦ-II наружные размеры можно изме-рять как верхними, так и нижними губками (рис. 2.6). Для изме-рения внутренних размеров (от 10 мм и выше) предназначены только нижние губки, при этом к показаниям штангенциркуля необходимо прибавлять общую толщину губок, которая обозна-чена на лицевой стороне губки 7. Рамка 4 и хомут 12 соединены между собой микрометрическим винтом 2 с гайкой 3. При по-мощи этого устройства осуществляется малая подача рамки. По-ложение рамки и хомута фиксируется винтами. Верхние губки служат для
28
измерений наружных размеров с поднутрениями (пазов, канавок), а их заостренные концы используют также для нанесения рисок при выполнении разметочных работ.
ШЦ-III один из самых массовых штангенциркулей на металлообрабатывающих предприятиях (рис. 2.7). Он предназначен для измерения самых больших размеров, поэтому сам тоже может достигать достаточно больших размеров. Отличие от предыдущей модели заключается в одностороннем расположением губок, предназначенных для измерения как внутренних, так и наружных размеров.
8 |
9 |
10 |
11 |
12 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |

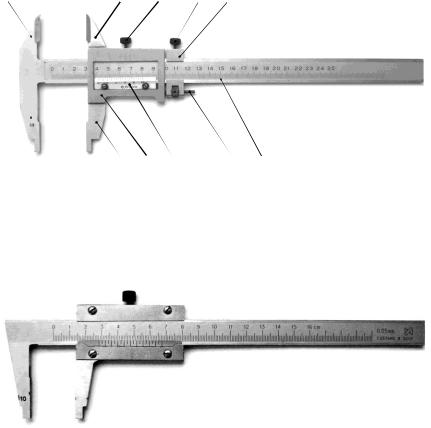

Рис. 2.6. Конструкция штангенциркуля ШЦ-II:
1 – штанга; 2 – винт микрометрической подачи рамки; 3 – гайка микровинта; 4 –нониусная пластинка; 5 – рамка;
6 и 9 – подвижные губки; 7 и 8 – неподвижные губки; 10 и 11 – стопорные винты; 12 – хомут
Рис. 2.7. Штангенциркуль ЩЦ-III [рис. автора]
29
2.6.3. Штангенглубиномеры
Штангенглубиномеры предназначены для измерения глубины пазов, углублений и отверстий. Кроме того, с помощью глубиномеров можно определить и высоту различных уступов на изделии. Штангенглубиномеры (рис. 2.8) принципиально не отличаются от штангенциркулей, конструктивно приспособленных для удобства линейных измерений малодоступных внутренних размеров изделий. Рабочими поверхностями штангенглубиномеров являются торцовая поверхность штанги и база для измерений – нижняя поверхность основания. Как и все штангенинструменты, штангенглубиномеры изготавливают с отсчетом по штриховой шкале (нониусу), с отсчетом по циферблату и с цифровым отсчетом.
Рис. 2.8. Конструкция штангенглубиномера: 1 – основание; 2 – зажим рамки, 3 – рамка, 4 – зажим рамки микрометриче-ской подачи, 5 – рамка микрометрической
подачи, 6 – штанга; 7 – гайка и винт микрометрическая подачи; 8 – нониус [8]
2.6.4. Штангенрейсмасы
Штангенрейсмасы (иногда их называют штангенрейсмусы) (рис. 2.9) являются основными измерительными инструментами для разметки деталей. Они могут иметь дополнительный
30
