Материал: Средства измерений. лабораторный практикум. Жилин Р.А., Жулай В.А

Рис. 2.13. Циферблатный штангенциркуль

2.7.3. Штангенциркуль с электронным отсчетом

Работать с цифровым штангенциркулем ещё проще – показания отображаются в удобном для пользователя формате на дисплее прибора (рис. 2.14).

Рис. 2.14. Электронный штангенциркуль

Убедившись в исправности инструмента, необходимо открыть крышку гнезда блока питания пальцем правой руки, установить аккумулятор в гнездо и закрыть крышку. Затем необходимо убедиться в правильности нулевого показания инструмента. При соприкасающихся поверхностях нижних губок на дисплее должно быть нулевое значение. Если это условие не выполняется, необходимо нажать пальцем на кнопку, расположенную в нижней части рамки, и добиться, чтобы это условие было выполнено.

Переключением соответствующей кнопки можно выполнять измерения линейных размеров в метрической (мм) или королевской (дюйм) системах мер.

36

2.7.4. Штангенглубиномер

Перед выполнением измерений проверяется правильность нулевого показания двумя способами:

1.Инструмент опорной плоскостью основания устанавливается на поверочную плиту, затем торец штанги соприкасается с плитой (рис. 2.15 а).

2.Измерительные поверхности основания и штанги соприкасаются с ребром лекальной линейки (рис. 2.15 б). Нулевые штрихи основной шкалы и нониуса должны совпадать. При смещении штрихов нониуса и штанги следует произвести переустановку нониуса.

а б

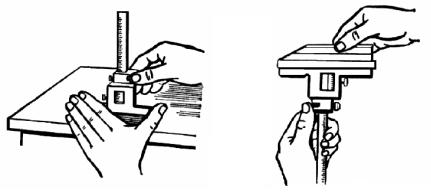

Рис. 2.15. Проверка нулевого показания (а, б) [8]

Для выполнения измерений опорная плоскость основания (1) устанавливается на базовую плоскость детали (3) и плотно прижимается левой рукой, затем правой рукой довести штангу (2) до соприкосновения торца с измеряемой поверхностью (4) (рис. 2.16). Измерения глубины отверстия или паза проводятся аналогично, но с учётом некоторых особенностей. Сопряжение боковой поверхности и дна отверстия обычно выполняют с помощью скруглений или фасок, при этом штанга глубиномера должна касаться плоской поверхности. Поэтому измерения пазов и отверстий следует проводить на некотором расстоянии от боковых стенок.

37

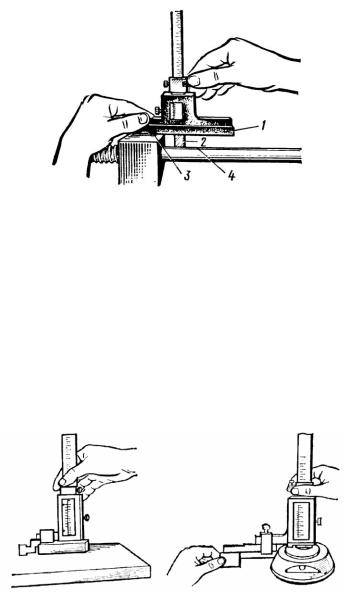

Рис. 2.16. Измерение штангенглубиномером [8]

2.7.5. Штангенрейсмас

Правильность нулевой установки инструмента проверяется по совпадению нулевых штрихов шкал штанги нониуса при опускании рамки до соприкосновения ножки с поверочной плитой (при пределах измерений 0–250 мм) или с поверхностью, установленной на плиту плоскопараллельной концевой меры, длина которой соответствует нижнему пределу измерения инструмента (рис. 2.16). Если нулевые штрихи не совпадают, то необходимо настроить нониус.

Рис. 2.17. Проверка нулевого показания штангенрейсмаса [8]

38

Рис. 2.18. Измерение штангенрейсмасом [8]

Для измерений деталь и инструмент устанавливаются на поверочной плите, левой рукой основание штангенрейсмаса прижимается к плите, а правой рукой измерительная ножка доводится до соприкосновения с измерительной поверхностью (рис. 2.17). После этого рамка закрепляется стопорным винтом.

Измеряемый размер определяется по основной шкале и нониусу. При измерениях внутренних размеров к показаниям шкалы необходимо прибавить толщину измерительной ножки (размер находится на детали).

2.8. Порядок выполнения работы

1.Изучить конструкцию представленных штангенинструментов.

2.Провести подготовку инструмента к процессу измерения.

3.Проверить установку нуля. При смещении нулевых штрихов основной шкалы и шкалы нониуса штангенинструмент к измерениям не допускают.

4.Найти метрологические характеристики СИ.

5.Определить размеры детали, измеряя каждый три раза (однократное измерение). Истинное значение размера брать как среднее арифметическое. Заполнить табл. 2.2.

39

Таблица 2.2

6. Выполнить чертеж предоставленной детали.

Вопросы для самопроверки:

1.Как называется и как устроено отсчетное устройство штангенинструментов?

2.Каково назначение штангенциркуля, штангенглубиномера, штангенрейсмаса?

3.Какие типы штангенциркулей Вы знаете?

4.Назовите основные части штангенинструментов.

5.Дайте характеристику вида и метода использованного Вами измерения штангенинструментом.

6.Что называется метрологическими характеристиками штангенинструментов?

40
