присоединительный узел для установки измерительных головок параллельно или перпендикулярно плоскости основания.

Принципиально штангенрейсмасы аналогичны штангенинструментам – основными их частями являются все те же штанга с основной шкалой, рамка со шкалой нониуса и зажимные устройства.

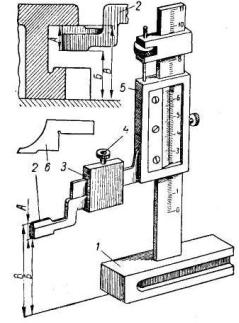

Рис. 2.9. Конструкция штангенрейсмаса: 1 – основание; 2 – измерительная ножка; 3 – державка; 4 – стопорный винт; 5 – рамка, 6 – разметочная ножка [8]

2.7. Подготовка к процессу измерения

Перед тем, как приступить непосредственно к измерениям, штангенциркуль следует очистить от смазки и пыли (уделяя особое внимание рабочим поверхностям) и проверить на точность. Если штангенциркуль имеет перекошенные губки, игру рамки, забоины, царапины, коррозию рабочих поверхностей, стертые штрихи штанги и нониуса, боковые поверхности

31

инструментов дешёвых производителей могут иметь некачественную обработку и острые края. Такие средства измерений нельзя использовать.

Выполнить проверку с нониусного прибора несложно – достаточно просто совместить основные (широкие) губки инструмента, расположенные снизу. При этом должны совпасть нулевые отметки двух шкал – подвижной нониусной и неподвижной шкалы рабочей – миллиметровой – поверхности. Одновременно с этим девятнадцатый штрих миллиметровой шкалы должен совместиться с десятым штрихом на нониусе. Если оба условия выполняются – инструмент пригоден к работе.

Для того чтобы проверить стрелочный и цифровой штангенциркули также необходимо совместить губки прибора. Стрелка на циферблате стрелочного прибора должна указать на нулевую отметку. На дисплее электронного штангенциркуля должна отобразиться цифра «0».

При соприкасающихся измерительных поверхностях губок нулевые штрихи штанги и нониуса должны совпадать, просвет между измерительными поверхностями губок для наружных измерений у исправного инструмента не должен превышать 0,003 мм при величине отсчета по нониусу 0,05 мм и 0,006 мм при величине отсчета 0,1 мм. Величина просвета определяется визуально по составленному из концевых мер длины образцу просвета. Смещение нулевых штрихов штанги и нониуса не допускается. С целью его устранения нониус у штангенциркулей ШЦ-II и ШЦ-III может перемещаться вдоль рамки, для чего отверстия под крепежные винты изготовляются эллипсной формы. При смещении нулевого штриха нониуса относительно нулевого штриха штанги необходимо произвести переустановку нониуса, для чего надо отпустить винты крепления нониуса к рамке, передвинуть нониус в нулевое положение и закрепить его винтами. Освободив зажимные винты рамки, проверить плавность ее хода – рамка должна перемещаться по штанге свободно, без рывков и качки.

32

2.7.1. Проведение измерений штангенциркулем

Для измерений штангенциркуль необходимо взять правой рукой за штангу и, перемещая рамку большим пальцем правой руки за выступ на рамке, развести губки инструмента на размер несколько больший размера детали (при измерении наружных размеров) или на размер меньше размера отверстия (при измерении внутренних размеров). Далее привести рабочие поверхности губок инструмента в соприкосновение с измеряемой поверхностью и проверить правильность положения измерительных губок относительно измеряемых поверхностей. Необходимо следить за тем, чтобы губки штангенциркуля прилегали к измеряемой поверхности по всей длине и не перекашивались. При правильной установке инструмента линия измерения 1 перпендикулярна оси детали и проходит через ее центр, а линия измерения 2 перпендикулярна плоскости (рис. 2.10).

а

б

в

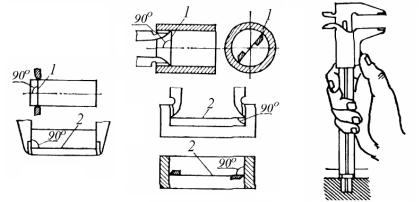

Рис. 2.10. Правильная

установка штангенциркуля

Перекос губок и замер по хорде недопустимы. При измерении наружных поверхностей это приведет к увеличению, а при измерении внутренних – к уменьшению размеров (рис. 2.11).

33

При измерении незакрепленной детали левая рука должна находиться за губками и захватывать деталь недалеко от губок (рис. 2.12 а, б), при измерении закрепленной детали левая рука должна слегка прижимать губку штанги к измерительной поверхности (рис. 2.12 в, г). Правой рукой необходимо держать штангенциркуль за штангу и большим пальцем этой руки перемещать выступ до соприкосновения с измеряемой поверхностью, не допуская перекоса губок и добиваясь нормального измерительного усилия.

а

б

в

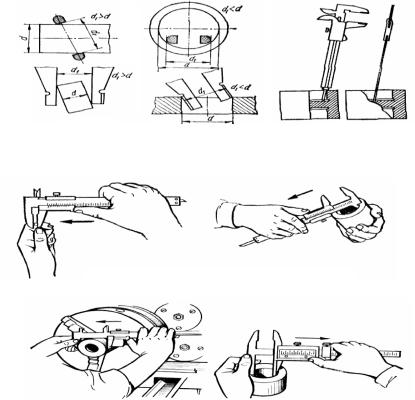

Рис. 2.11.

Неправильная установка штангенциркуля

а

б

в г

Рис. 2.12. Измерение штангенциркулем размеров незакреп-ленной (а - наружные, б - внутренние) и

закрепленной детали (в - наружные, г - внутренние) [8]

34

Для того чтобы измерить внешний размер детали, необходимо плотно зажать её между основных (нижних) губок. Штангенциркуль при этом следует держать в правой руке (четыре пальца обхватывают штангу, большой палец лежит на упоре рамки). Рамка перемещается большим пальцем и по достижении соприкосновения губок, с измеряемой контрповерхностью, фиксируется с помощью зажима.

Перед считыванием результата необходимо убедиться в том, что губки заняли правильное положение: перекосы отсутствуют, а деталь проходит между измерительными поверхностями без большого усилия.

Внутренние размеры детали измеряют с помощью заострённых губок штангенциркуля. Для этого достаточно привести их в сомкнутое состояние и поместить в измеряемую деталь. После этого вспомогательные губки разводятся. Перед определением результата проверяют соблюдение тех же условий, что и при считывании показаний при измерении наружных размеров.

Для определения глубины глухих отверстий (пазов и уступов) достаточно переместить до дна отверстия расположенный на торце штангенциркуля глубиномер. Штанга ШЦ-I торцом устанавливается на плоскость детали у измеряемого отверстия (уступа), затем необходимо начать раздвигать основные губки до тех пор, пока глубиномер не упрётся в нижнюю поверхность. Линейка глубиномера должна быть перпендикулярна поверхностям, между которыми измеряется глубина (рис. 2.10 в). При удалении глубиномера от этого направления измеренный размер будет больше действительного (рис. 2.11 в).

2.7.2. Проведение измерений циферблатном штангенциркулем

Считать показания со стрелочного прибора достаточно легко. «Целое» значение определяется по основной шкале прибора, количество же десятых или сотых долей указывает стрелка отградуированного циферблата (рис. 2.13). Затем показания складываются.

35
