Материал: Строительная механика и конструкции. Сафронов В.С., Ефимов М

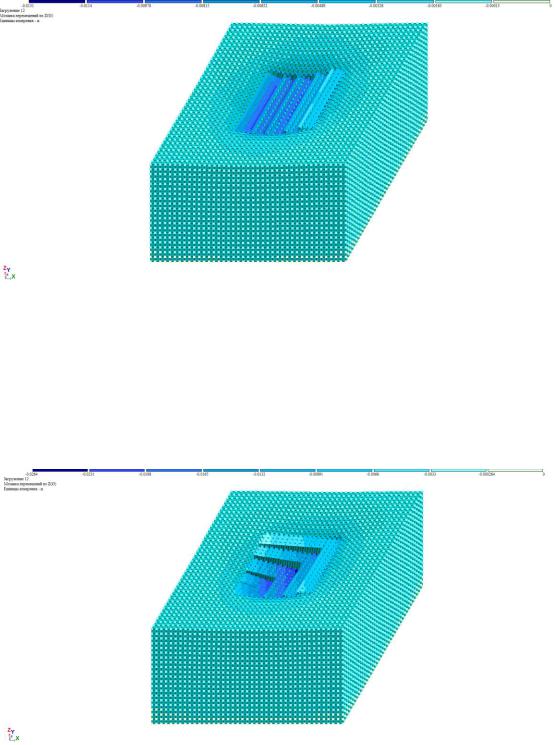

Рис. 3. Вертикальные перемещения с учетом этапов возведения плиты при бетонировании слева направо

При бетонировании по диагонали рассматривалось 12 стадий монтажа. В результате расчета получены максимальные перемещения 26,4 мм. Перемещения распределены неравномерно по площади плиты (рис. 4).

Рис. 4. Вертикальные перемещения с учетом этапов возведения плиты при бетонировании по диагонали

Изолинии распределения изгибающего момента Mx приведены на рис. 5-8.

Получено перераспределение областей отрицательных и положительных значений. Наблюдается увеличение областей максимальных отрицательных значений изгибающего момента Mx.

85

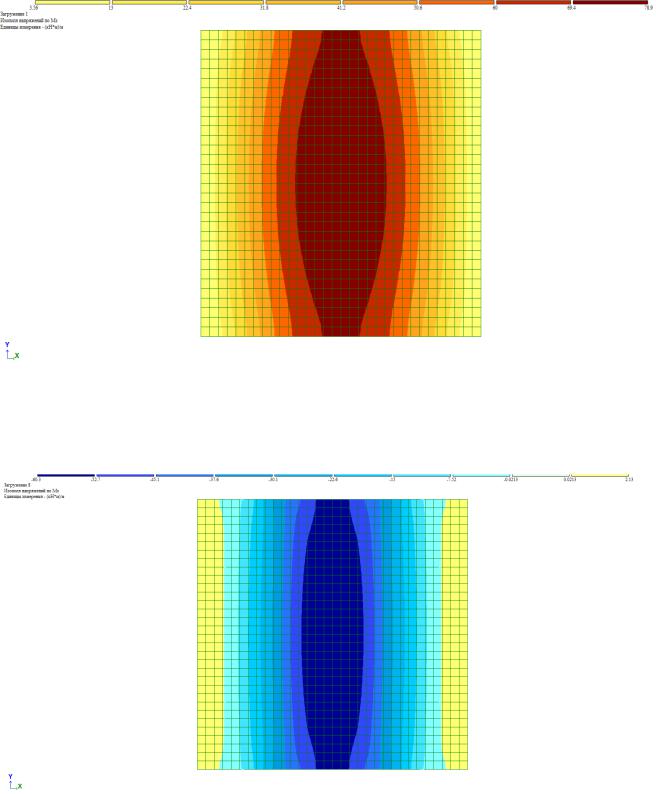

Рис. 5. Распределение изгибающих моментов Mx при «традиционном» методе расчета

Рис. 6. Распределение изгибающих моментов Mx с учетом этапов возведения плиты при бетонировании от середины к краям

86

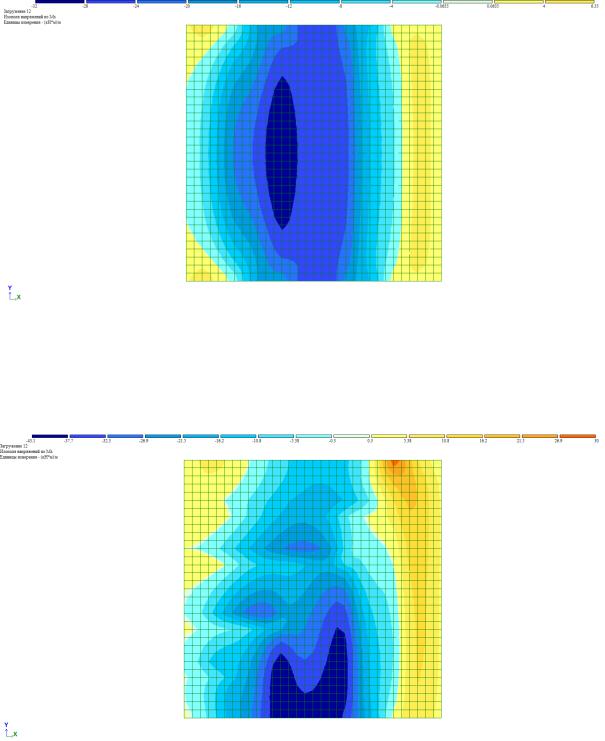

Рис. 7. Распределение изгибающих моментов Mx с учетом этапов возведения плиты при бетонировании слева направо

Рис. 8. Распределение изгибающих моментов Mx с учетом этапов возведения плиты при бетонировании по диагонали

Изолинии распределения крутящих моментов Mxy приведены на рис. 9-12. Получено перераспределение областей отрицательных и положительных значений.

87

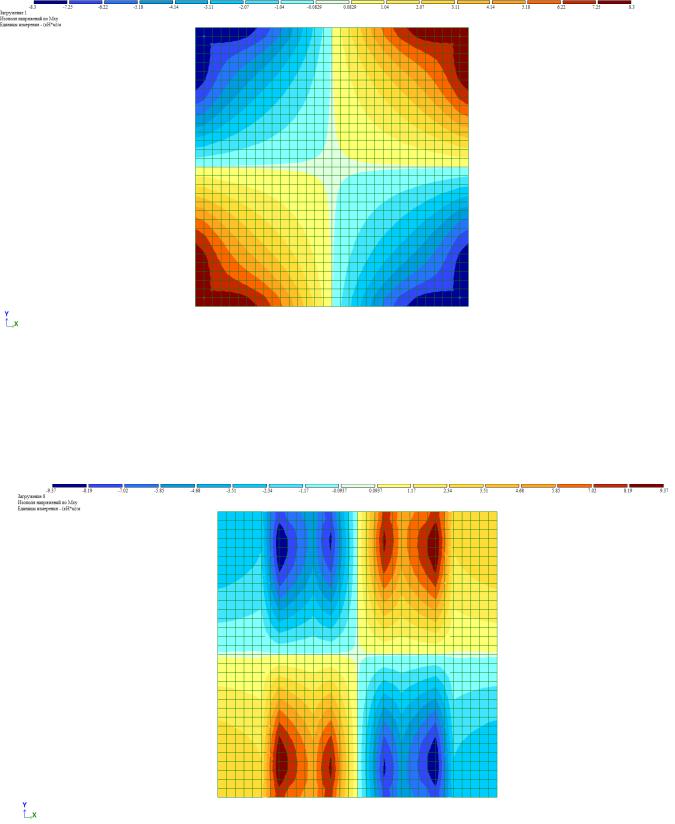

Рис. 9. Распределение крутящих моментов Mxy при «традиционном» методе расчета

Рис. 10. Распределение крутящих моментов Mxy с учетом этапов возведения плиты при бетонировании от середины к краям

88

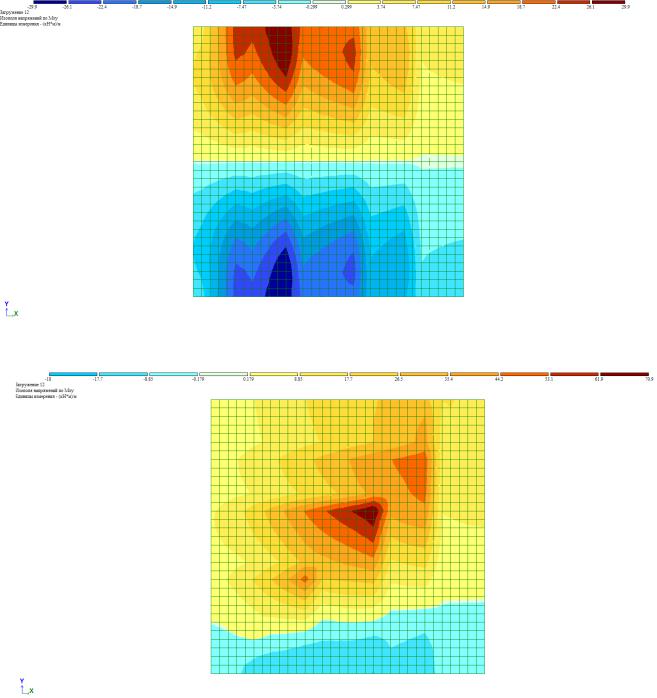

Рис. 11. Распределение крутящих моментов Mxy с учетом этапов возведения плиты при бетонировании слева направо

Рис. 12. Распределение крутящих моментов Mxy с учетом этапов возведения плиты при бетонировании по диагонали

Отметим, что метод расчета с использованием компьютерного моделирования процесса возведения здания позволяет более адекватно построить распределение параметров НДС и арматуры в плите [5, 6].

Различия в результатах НДС фундаментной плиты для двух методов расчета не только количественные, но и качественные. При «традиционном» методе расчета возможен риск недоармирования одних участков плиты и заложении избыточной арматуры в других.

89
