Оценка кирпичной стены по несущей способности
Цель работы: Изучить методику оценки несущей способности каменных стен. Определить коэффициент технического состояния конструкции для приведенного варианта поврежденной стены. Сделать заключение о состоянии ограждения, указав возможные причины образования дефекта.
Приборы: раздаточный материал и плакаты с различными видами повреждений кирпичных стен
Общие сведения Несущая способность армированных и неармированных каменных и крупноблочных конструкций определяется с использованием данных обследований: фактической прочности камня, бетона, раствора, предела текучести арматуры и стальных элементов (анкерных устройств, закладных деталей). При этом должны учитываться факторы, снижающие несущую способность конструкций:
- наличие трещин и дефектов;
- уменьшение расчетного сечения конструкций в результате механических повреждений, агрессивных и динамических воздействий, размораживания, пожара, эрозии и коррозии, устройства штраб и отверстий;
- эксцентриситеты, связанные с отклонением стен и перегородок от вертикали и выпучиванием из плоскости;
- нарушение конструктивной связи между стенами, колоннами и перекрытиями при образовании трещин, разрывах связей;
Фактическая несущая способность обследуемой конструкции Ф с учетом указанных факторов вычисляется по формуле
Ф = N × Ктс, (5.1)
где N - расчетная несущая способность конструкций определяется в соответствии [8] без учета понижающих факторов; Ктс - коэффициент технического состояния конструкций, учитывающий снижение несущей способности каменных конструкций при наличии дефектов, трещин, повреждений, увлажнения материалов и т.п., принимается равным:
- при наличии дефектов производства работ по табл. 4;
- для стен, простенков при наличии вертикальных трещин, возникающих вследствие перегрузки конструкций, принимается по табл. 5;
- для увлажненной и насыщенной водой кладки из красного и силикатного кирпича и камней - Ктс = 0,85, из природных камней правильной формы из известняка и песчаника - Ктс = 0,8.
В данной лабораторной работе не рассматриваются повреждения кладки, вызванные пожарами и повреждения опорных участков каменных стен при опирании на них ферм и балок.
При определении несущей способности стен и простенков, имеющих вертикальные трещины, возникшие в результате действия горизонтальных растягивающих сил (температурных, осадочных, усадке и т.п.), коэффициент Ктс =1.
Конструкции здания подлежат обязательному усилению, если фактическая несущая способность Ф, вычисленная по формуле (5.1) с коэффициентом допустимой перегрузки nпг, недостаточна для восприятия фактической или предполагаемой проектом реконструкции нагрузки F, т.е.
Таблица 4
Признаки дефектов производства работ
Вид дефекта |
Ктс |
Отсутствие перевязки рядов кладки (тычковых рядов, арматурных сеток, каркасов): |
|
в 5-6 рядах (40-45 см) |
1,0 |
в 8-9 рядах (60-65 см) |
0,9 |
в 10-11 рядах (75-80 см) |
0,75 |
Отсутствие заполнения раствором вертикальных швов (пустошовка) |
0,9 |
Толщина горизонтальных швов более 2 см (3-4 шва на 1 м высоты): |
|
при марке раствора шва 75 и более |
1,0 |
то же, 25-50 |
0,9 |
то же, менее 25 |
0,8 |
Ф .nпг ≤ F, (5.2)
где nпг - коэффициент допустимой перегрузки принимается равным:
- для каменных и бетонных конструкций - 1,15;
- для железобетонных конструкций - 1,1.
Для конструкций, поврежденных трещинами, применение коэффициента nпг не допускается.
Состояние, степень повреждения и необходимость конструктивного усиления каменных, крупноблочных и крупнопанельных конструкций определяются в зависимости от величины снижения (в процентах) несущей способности при наличии дефектов, трещин и повреждений. Основные градации состояний, степень повреждений конструкций и рекомендации по их усилению приводятся в табл.6.
Таблица 5
Признаки трещин, возникающих вследствие перегрузки конструкций
Характер повреждения кладки стен и простенков |
Ктс для кладки |
|
неармированной |
армированной |
|
Трещины в отдельных камнях |
1 |
1 |
Волосные трещины, пересекающие не более двух рядов кладки, длиной 15-18 см (рис.5.1) |
0,9 |
1 |
То же, при пересечении не более четырех рядов кладки длиной до 30-35 см при количестве трещин не более трех на 1 п. м ширины стены (рис.5.1.) |
0,75 |
0,9 |
То же, при пересечении не более восьми рядов кладки, длиной до 60-65 см при количестве трещин не более четырех на 1 п. м ширины стены (рис.5.1.) |
0,5 |
0,7 |
То же, при пересечении более восьми рядов кладки, длиной более 60-65 см (расслоение кладки) при количестве трещин более четырех на 1 п. м ширины стен (рис.5.1.) |
0 |
0,5 |

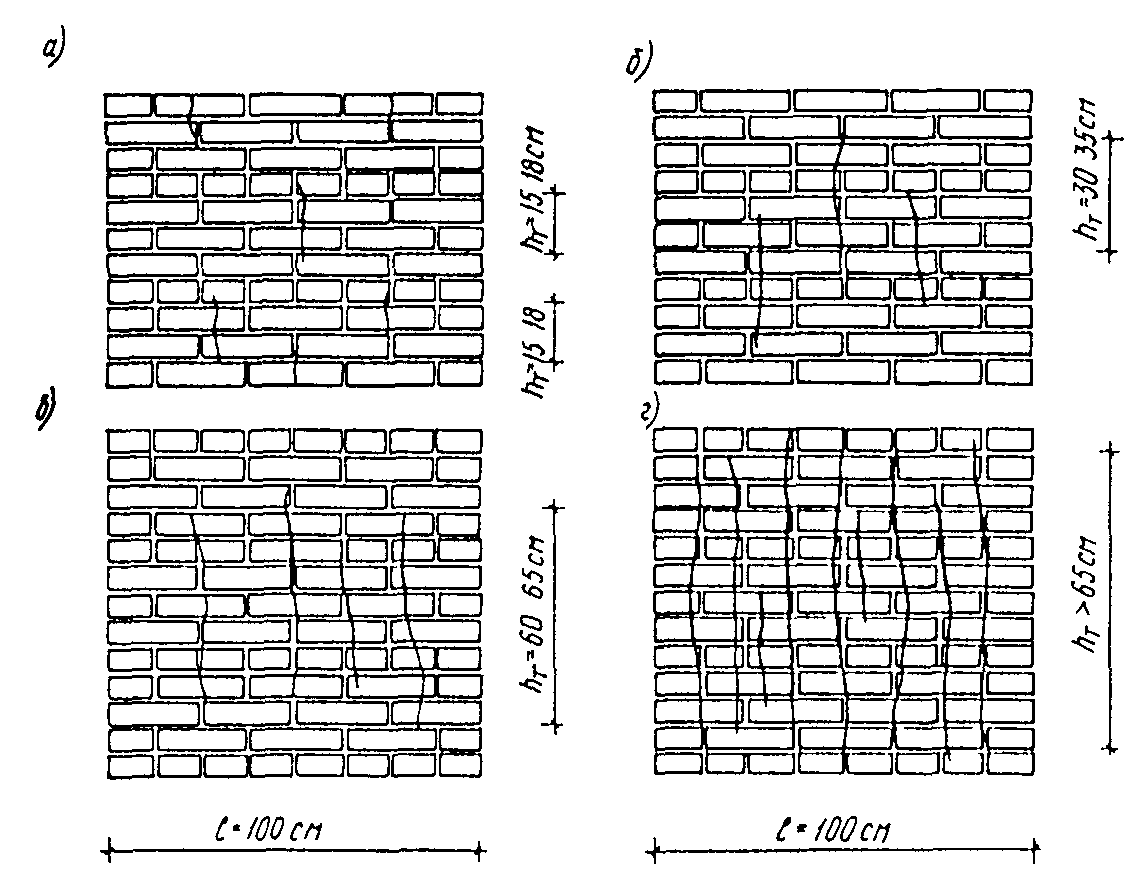

Рис.3. Степень повреждения вертикальными трещинами каменных
Конструкций в результате перегрузки
а - отдельные трещины длиной 15-18 см; б - трещины через 25-30 см длиной 30-35 см; в - трещины через 20-25 см длиной 60-65 см; г - трещины через 15-20 см длиной более 65 см
Таблица 6
Градации состояний, степень повреждений конструкций и рекомендации по их усилению
Состояние и степень повреждения (в скобках) |
Снижение несущей способности в % |
Усиление конструкций |
удовлетворительное (0) |
0-5 |
не требуется |
слабое (I) |
до 15 |
требуется при наличии трещин |
среднее (II) |
до 25 |
требуется |
сильное (III) |
до 50 |
требуется |
аварийное (IV) |
свыше 50 |
возможно при технико-экономическом обосновании или разборке |
Порядок проведения работы
1. Изучить методику оценки несущей способности каменных стен. С помощью раздаточного материала определить наличие повреждения каменной кладки. По характерным признакам (табл. 4, 5, рис.3.) определить коэффициент технического состояния конструкции Ктс для приведенного варианта поврежденной стены.
2. Используя формулу (5.1) оценить снижение несущей способности кладки. Сделать заключение о состоянии ограждения, указав возможные причины образования дефекта.
Лабораторная работа №6
Визуальное обследование придомовой территории
Цель работы: Установить соответствие обследуемой территории домовладения, элементов благоустройства, внутриквартальных проездов, тротуаров, хозяйственных, спортивных и детских площадок, ограждений и малых форм - назначению, требованиям благоустройства и их исправности.
Приборы: Рулетка
Общие сведения. При осмотре территории оценивают благоустройство участка, его вертикальную планировку, организацию поверхностных вод, состояние подъездов, тротуаров, отмосток. Нормы технической эксплуатации жилищного фонда предусматривают следующий порядок на придомовой территории землепользователей:
- покрытия тротуаров и внутриквартальных проездов должны быть в исправном состоянии (без трещин, выбоин, без поврежденных участков, заросших травой);
- загрязнения на тротуарах и внутриквартальных проездах летом не должны превышать установленных норм, зимой тротуары должны быть своевременно очищены от снега до асфальта, а при образовании гололедной пленки или скользкости посыпаны песко-соляной смесью;
- сбор и вывоз твердых бытовых и пищевых отходов должны производиться в установленные сроки; не следует допускать переполнения контейнеров и засорения прилегающей территории;
- недопустимо загромождение территории двора строительными материалами, ящиками, возведение временных сооружений, снижающих противопожарную безопасность;
Результаты визуального осмотра придомовой территории
№№ п.п |
Перечень элементов благоустройства и озеленения. |
Характерные неисправности или повреждения |
Рекомендуемые меры и сроки устранения |
1 |
Внутренние проезды |
|
|
2
|
Пешеходные дороги: а) тротуары асфальтовые шириной б) пешеходные дорожки в) отмостки |
|
|
3 |
спортивно - игровые и хозяйственные площади: а) хозяйственные б) для отдыха в) детские г) спортивные д) автомобильные стоянки индивидуального транспорта |
|
|
4 |
Озеленение а) площадки и газоны б) посадка деревьев в) посадка кустарников |
|
|
5 |
Оборудование: песочницы скамьи беседки оборудование для сушки белья оборудование мусоросборников оборудование детских площадок прочее |
|
|
Выявить недостаточные уклоны отмосток, тротуаров, проездов, не обеспечивающие отвод воды от стен зданий и с прилегающей территории; разрушение или просадку отмосток, тротуаров; выбоины на проезжей части.
В результате обследования, используя приложение Б написать заключение об исправности, соответствии нормам элементов благоустройства, озеленения придомовой территории, состоянии покрытий дорожек и площадок, и работах по их содержанию
Лабораторная работа №7
Оценка звукоизоляции ограждающей конструкции
Цель работы: Закрепить знания о характеристиках звука и звукоизоляции помещений. Определить графоаналитическим способом зависимость звукоизоляции ограждающей конструкции в аудитории от частоты звука и сравнить полученную кривую с нормативной.
Приборы и принадлежности: линейка, карандаш.
Общие сведения. Звук как физическое явление представляет собой волновое колебание упругой среды и определяется слуховым ощущением от него. Распространение колебаний происходит в виде волн со скоростью, называемой скоростью звука (c, м/с). Количество энергии, переносимой звуковыми волнами в единицу времени через единицу площади, перпендикулярной направлению распространения звука, называется интенсивностью звука (I, Вт/м2). Давление, возникающее в звуковой волне, называется звуковым давлением (P, Па).
- зеленые насаждения вдоль тротуаров, дорожек и проездов должны быть подстрижены, чтобы не мешать свободному проходу по ним людей и проезду транспорта, а газоны содержаться в чистоте и своевременно выкашиваться. Деревья следует высаживать не ближе 5 м от стен домов во избежание разрушения фундамента и затемнения жилья, кустарники – 1,5 м;
- малые архитектурные формы, киоски, палатки, телефонные будки, оборудование спортивных, детских и других площадок должны быть в исправном состоянии и иметь опрятный внешний вид;
- владельцы машин не должны загораживать ими внутриквартальные проезды и тротуары, а держать машины в специально отведенных для этого местах;
- жители домов и пешеходы обязаны соблюдать чистоту и установленный настоящими указаниями порядок.
Обязательный перечень элементов комплексного благоустройства на территории участка жилой застройки коллективного пользования включает: твердые виды покрытия проезда, различные виды покрытия площадок, элементы сопряжения поверхностей, оборудование площадок, озеленение, осветительное оборудование.
У подъездов жилых домов, административных и общественных зданий должны быть установлены урны. Очистка урн производится в течение дня по мере необходимости, но не реже одного раза в сутки.
Порядок проведения работы
Произвести осмотр внутридворового пространства здания. При осмотрах следует обращать внимание на обеспечение беспрепятственного отвода атмосферных и талых вод от здания, спусков (входов в подвалы, оконных приямков и водоотводящих устройств). Занести данные обследования в таблицу 7.
Таблица 7
