Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Воронежский государственный архитектурно-строительный университет»

Кафедра городского строительства и хозяйства

Теплогазоснабжение и вентиляция

Методические указания к выполнению лабораторных работ

для студентов специальности 270105 «Городское строительство и хозяйство» всех форм обучения

Воронеж 2011

УДК 697.34 (07) ББК 65.441

Составители М.С.Кононова, А.В. Исанова

Теплогазоснабжение и вентиляция : метод. указания к выполнению лабораторных работ для студ. спец. 270105 «Городское строительство и хозяйство» всех форм обучения/ Воронежский ГАСУ; сост.: М.С.Кононова, А.В. Исанова.

– Воронеж, 2011. - 22 с.

Приводится методика проведения лабораторных работ, связанных с изучением физических основ функционирования и технических особенностей систем инженерного оборудования зданий.

Предназначены для студентов специальности 270105 «Городское строительство и хозяйство» всех форм обучения.

Ил. 4. Табл. 5. Библиогр.: 4 назв.

УДК 697.34 (07) ББК 65.441

Печатается по решению редакционно-издательского совета Воронежского государственного архитектурно-строительного университета

Рецензент - Б.П. Новосельцев, канд. техн. наук, профессор кафедры отопления и вентиляции Воронежского государственного архитектурностроительного университета

2

ВВЕДЕНИЕ

Цель дисциплины «Теплогазоснабжение и вентиляция» – освоение студентами основных теоретических сведений из области проектирования и расчета современных систем жизнеобеспечения.

Выполнение лабораторных работ способствует более глубокому пониманию дисциплины, помогает студенту получить представление о физических основах работы систем отопления и вентиляции, а также познакомиться с техническими особенностями их устройства и монтажа.

Перед началом проведения опытов студент должен нарисовать в рабочей тетради схему установки, подготовить необходимые таблицы для записи показаний приборов.

Проделав необходимые измерения и выполнив требуемые расчеты, студент должен составить отчет о работе, где помещается краткое описание установки и проведения опытов, основные формулы, результаты опытов, анализ полученных результатов и соответствующие выводы.

ЛАБОРАТОРНАЯ РАБОТА № 1 ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА ТЕПЛОТЫ, ОТДАВАЕМОЙ СИСТЕМОЙ ОТОПЛЕНИЯ В ПОМЕЩЕНИИ

1.1. Цель работы

Определить экспериментальным путем количество теплоты, отдаваемой системой отопления в помещении.

1.2. Основные теоретические сведения

Суммарные теплопоступления в помещении от системы отопления Q, Вт, рассчитываются по формуле



Q QПР 0,9 QТР ,

(1.1)

где QПР

теплоотдача отопительного прибора, Вт;



QТР

теплоотдача открыто проложенных в помещении труб, Вт.



Теплоотдача отопительного прибора, состоящего из секций QПР , Вт, оп-

ределяется по формуле





QÏÐ qÑÅÊ nÑÅÊ ,

(1.2)

где qСЕК – теплоотдача одной секции биметаллического радиатора, Вт, nÑÅÊ – количество секций, шт.

3

Теплоотдачу одной секции qСЕК , Вт, биметаллического радиатора можно определить по формуле



t



1 n

G





Р

(1.3)

qСЕК qНОМ



СР





ПР

СПР ,



70





0,1







где qНОМ – номинальная теплоотдача секции отопительного прибора при стан-

дартных условиях, Вт/ м2 (температурные условия: температурный напор равен 70 С; расход теплоносителя через отопительный прибор составляет 0,1 кг/с),

n, p, СПР – экспериментальные коэффициенты (принимать СПР = 1,

р = 0,03, n = 0,3),

GПР – расход воды в отопительном приборе, кг/с,tСР – температурный напор, °С. Температурный напор tСР , °С, равен

tСР

t

ВХ

t

ВЫХ

tВ ,

(1.4)





2



где tВХ , tВЫХ – температура теплоносителя на выходе и входе отопительного

прибора,

tВ – температура воздуха помещения, °С.

Теплоотдачу открыто проложенных в помещении труб QТР , Вт, можно определить по упрощенной формуле:

QТР qB LB qГ LГ ,

(1.5)

где qB , qГ – теплоотдача одного метра вертикально и горизонтально проложен-

ных труб, Вт/м, определяется по таблицам справочника [1] или прил;

LB , LГ – длина вертикальных и горизонтальных теплопроводов в пределах помещения, м.

1.3. Приборы и оборудование

Для проведения лабораторной работы требуются следующие приборы:

измерительная линейка или рулетка;

пирометр или термощуп для измерения температуры поверхностей;

термометр для измерения температуры воздуха в помещении.

4

1.4. Порядок проведения работы

Измерения проводятся в учебной аудитории на действующей в помещении системе отопления.

В начале работы дают краткую характеристику системы отопления в аудитории:

двухили однотрубная;

вид теплоносителя и его расчетные параметры для данной системы отопления;

тип отопительного прибора.

Измеряют рулеткой длины всех вертикальных LB и горизонтальных LГ уча-

стков труб, а также подсчитывают количество секций отопительных приборов. Чертят схему системы отопления в аудитории с указанием всех измерен-

ных размеров и диаметров. Пример оформления схемы показан на рис. 1.1.

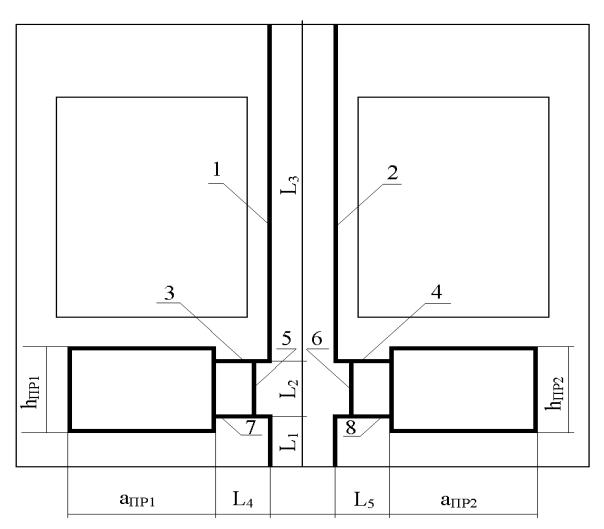

Рис. 1.1. Схема расположения точек замера температуры
