Материал: Теплогазоснабжение и вентиляция. методические указания к выполнению лабораторных работ для студентов специальности «Городское строительство и хозяйство». Кононова М.С., Исанова А.В

4.4. Порядок выполнения работы

Во время экскурсии в помещение индивидуального теплового пункта найти элементы и приборы, изображенные на схеме, и кратко записать их функциональное назначение.

Записать показания манометров: вычислить перепад давлений теплоносителя навходевздание, доипослеэлеватора, навходеивыходевсистемуотопления.

Измерить температуры ТП , ТСО , ТО .

Рассчитать коэффициент смешения u по формуле (4.1).

Сравнить измеренные температуры ТП , ТСО , ТО с температурным графиком (рис. 4.1) при соответствующей температуре наружного воздуха.

4.5. Выводы

Сделать вывод о соответствии измеренных значений температур подающего и обратного теплоносителя на вводе в систему отопления соответствующим значениям на температурном графике (рис. 4.1.).

4.6. Отчёт о выполнении работы

В отчёте приводится: цель работы, схема индивидуального теплового пункта, описание назначения основных элементов, результаты измерений, выводы.

Контрольные вопросы

1.Как меняется температура теплоносителя в тепловой сети и почему?

2.Назначение и принципы действия элеватора в системе отопления?

3. Объяснить причину значительной разности давлений до и после элеватора?

4.Для чего подмешивают обратный теплоноситель к подающему на вводе

всистему отопления?

ЛАБОРАТОРНАЯ РАБОТА №5 ИЗУЧЕНИЕ РАБОТЫ ОБОРУДОВАНИЯ АВТОМАТИЗИРОВАННОГО

ИНДИВИДУАЛЬНОГО ТЕПЛОВОГО ПУНКТА

5.1. Цель работы

Ознакомится с устройством и принципом работы автоматизированного ин-

16

дивидуального теплового пункта.

5.2. Основные теоретические сведения

Схема автоматизированного индивидуального теплового пункта учебного корпуса №4 Воронежского ГАСУ приведена на рис. 5.1.

Запорная арматура 9 (задвижка) до и после оборудования ИТП служит для отключения ИТП на время проведения ремонтных работ и профилактических работ.

Контрольно-измерительный приборы: манометр 12 и термометры 14 служат для визуального контроля за параметрами теплоносителя (давление и температура).

Грязевики 7 и фильтры магнитно-фланцевые 8 служат для удаления взвешенных загрязнений и уменьшения вероятности засорения приборов ИТП.

Узел учёта теплопотребления включает несколько приборов (3, 10, 13). Преобразователи температуры 3 и расхода 13 периодически посылают

сигналы в тепловычислитель 10, который вычисляет количество теплоты, поступающее в систему отопления за промежуток времени между измерениями, и суммирует её с предыдущим значением. В памяти тепловычислителя хранятся данные о потреблённом количестве теплоты.

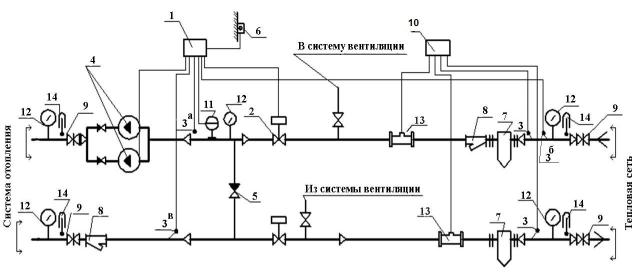

Рис. 5.1. Схема автоматизированного индивидуального теплового пункта учебного корпуса

17

В электронном регуляторе 1 заложена температура теплоносителя на вводе в систему отопления в зависимости от температуры наружного воздуха (температурный график). Температурный датчик 6 измеряет температуру наружного воздуха.

Регулятор 1 сопоставляет температуру теплоносителя по датчику 3а с требуемой по температурному графику. Если её нужно уменьшить, то поступает управляющий сигнал на регулятор расхода 2, клапан которого прикрывается и уменьшается расход подающего теплоносителя из тепловой сети. При этом увеличивается доля обратного теплоносителя, поступающего в систему отопления по перемычке. Обратный клапан 5 не позволяет воде из подающей магистрали поступать в обратную. Данные датчиков 3а, 3б и 3в нужны для определения расхода, пропускаемого регулятором расхода 2. Если требуется увеличение температуры, то клапан 2 открывается и в систему отопления идёт больше горячего теплоносителя.

Насосы обеспечивают устойчивую циркуляцию воды в системе отопления. Один насос работает, другой – резервный. Датчик давления 11 сигнализирует о давлении перед насосами. При снижении давления регулятор 1 отключает насосы 4.

5.3. Приборы и оборудование

Для выполнения работы используются приборы и оборудование:

контактный термометр (термощуп) или пирометр (для измерения температуры трубопроводов);

метеометр (для измерения температуры наружного воздуха).

5.4. Порядок выполнения работы

Найти элементы и приборы, изображенные на схеме, во время экскурсии в помещение индивидуального теплового пункта, и кратко записать их функциональное назначение.

Записать показания манометров: вычислить перепад давлений теплоносителя на входе в здание и на входе и выходе в систему отопления.

Сравнить показатели температурных датчиков ТП , ТСО , ТО с температурным графиком (рис. 4.1) при соответствующей температуре наружного воздуха.

5.5. Выводы

Сделать вывод о соответствии измеренных значений температур подающего и обратного теплоносителя на вводе в систему отопления соответствующим значениям на температурном графике (рис. 4.1.).

18

5.6. Отчёт о выполнении работы

В отчёте приводится: цель работы, схема индивидуального теплового пункта, описание назначения основных элементов, результаты измерений, выводы.

Контрольные вопросы

1.Какие функции выполняет электронный регулятор в автоматизированном тепловом пункте?

2.Перечислить приборы, входящие в состав узла учёта теплопотребления

ирассказать об их назначении.

3.Как осуществляется регулирование температуры теплоносителя в автоматизированном тепловом пункте?

4.Расскажите о назначение насосов и обратного клапана в рассматриваемом тепловом пункте.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Внутренние санитарно-технические устройства. Ч.1.: Отопление: Справочник проектировщика / под ред. И.Г. Староверова. – М.: Стройиздат. - 2008. – 430 с.

2.ГОСТ 30494-96 Здания жилые и общественные. Параметры микроклимата в помещениях. – М.: Госстрой России, 1999. – 8 с.

3.СНиП 41-01-2003. Отопление, вентиляция и кондиционирование. – М.: Госстрой России, 2004.- 72 с.

19

Приложение Теплоотдача открыто проложенных неизолированных труб, Вт/м (вертикальных – верхняя строка, горизонтальных – нижняя строка)
